MODEVA/DNC 880S MANUEL DE REFERENCE 2D
Procédure pour réaliser un croquage:
Page PIECE NUM
Appeler la page PIECE NUM.
Introduire la valeur de l'aile désirée dans la colonne L.
Introduire l'angle final désiré.
Introduire le rayon interne final dans le champ Ri.
Introduire le nombre de pli pour le croquage dans le champ CR.
Voir également Tolérance.
Exemple de programmation
Appeler la page PIECE NUM.
Introduire les outils et la matière comme habituellement.
Introduire les dimensions de la pièce avec le rayon interne de
croquage dans la colonne Ri.
Introduire 99 dans le champ CR, le logiciel calculera le nombre de pli

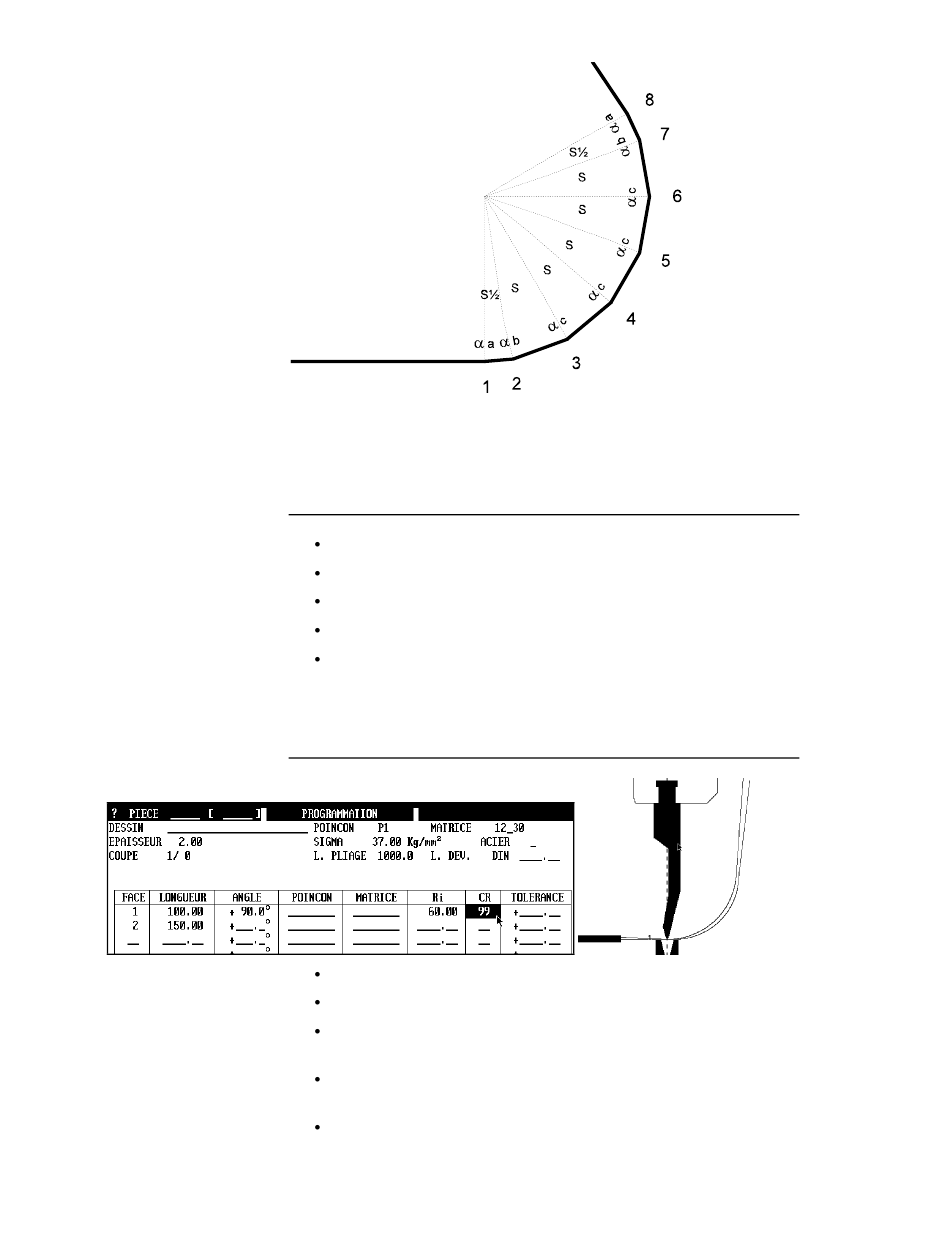

maximum pour ce croquage (voir fig. ci-dessus).
Lancer le calcul (via menu Action) pour obtenir la longueur
développée, la tolérance (voir Tolérance) et le nombre de pli pour le
croquage.
