ONCTIONS AUXILIAIRES
F
ORCE ADMISSIBLE SUR LES MATRICES
PAGE 44
MODEVA/DNC 880S MANUEL DE REFERENCE 2D
Les fonctions auxiliaires sont programmables et utilisables à des fins diverses
par les constructeurs.
Il est donc inapproprié d'en parler ici, veuillez vous informer auprès du
fabriquant de la machine pour en connaître les détails de fonctionnement.
La force admissible maximum est fixée lors de la programmation des outils.
Cependant en réalité, la force admissible maximum varie en fonction de
l'angle de pliage (et bien sûr des autres paramètres habituels).
La page de programmation matrice comporte 2 paires de champs qui
permettent d'adapter la sécurité.
Le cinquième champ permet de tester le résultat.
Lorsque seul le premier champ Ton/m est programmé, la limite de pression
est constante et invariable en fonction de l'angle.
__._°
->
__._°
->
Test 90.0°
=
Le champ Test, indique la force maximale admissible à l'angle programmé.
Lorsque les champs "angle ouvert"

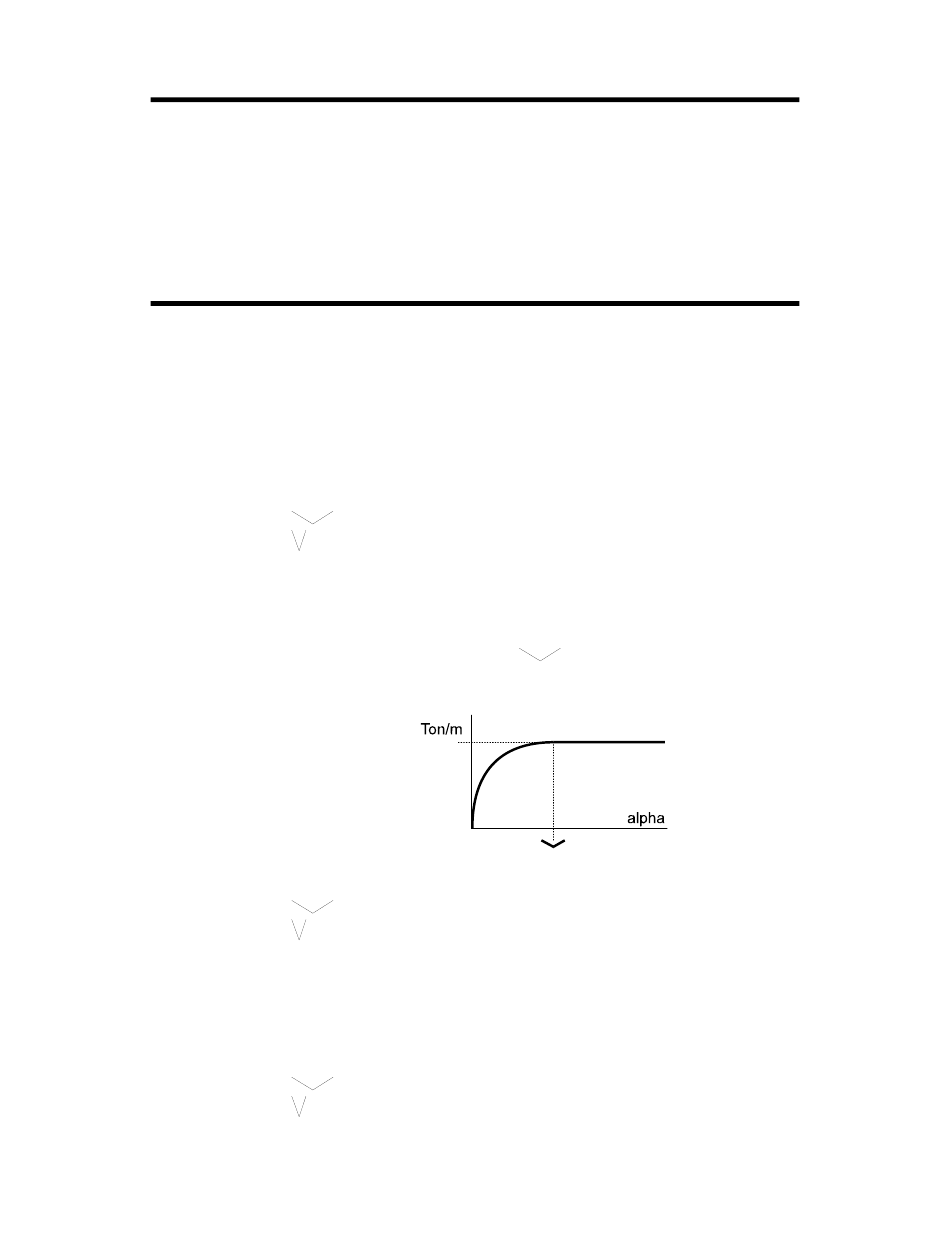

programmés, le calcul de la force admissible est limitée selon le diagramme
ci-après.
Sans indication spécifique du constructeur, on introduira la force maximale
admissible déjà connue et un "angle ouvert" de 90° (comme ci-dessous).
90.0°
->
__._°
->
Test 60.0°
=
Lorsque les 4 champs sont programmés, le calcul de la force admissible est
limité selon le diagramme ci-dessous. Le choix entre la méthode ci-dessus et
la méthode décrite dans ce paragraphe dépend des données connues et de la
décision de la personne qui introduit les données de la matrice.
90.0°
->
30.0°
->
Test 60.0°
=
max
200.0 Ton/m
max
___._ Ton/m
200.0 Ton/m
et Ton/m de la même ligne sont
max
200.0 Ton/m
max
___._ Ton/m
115.5 Ton/m
max
200.0 Ton/m
max
45.0 Ton/m
122.5 Ton/m
