Point de contact
tôle avant
correction de la
référence.
R
EGLAGE MANUEL DE LA BUTEE
PAGE 90
MODEVA/DNC 880S MANUEL DE REFERENCE 2D
PCV
PCV
PSS
PSS
PCT
PCT
0 Réf.
0 Référence

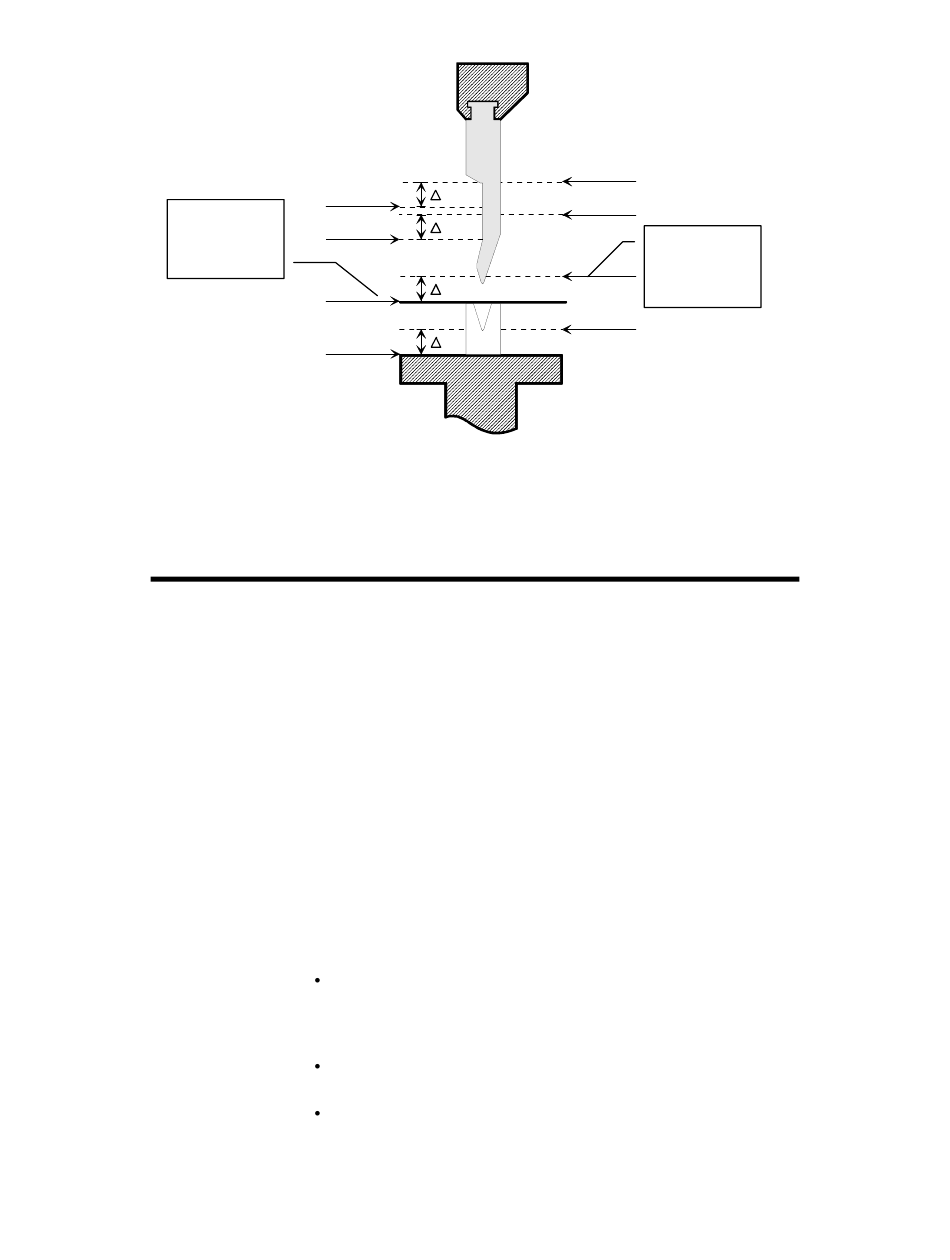

On constate dans ce diagramme que la correction de la référence modifie tous
les points de commutation, de même que le point mort bas.
Souvent les butées arrière ne sont pas équipées d'axes Z pour le déplacement
latéral des doigts de butées. Dans d'autres cas l'opérateur doit changer
mécaniquement la configuration de la butée ou ajouter des accessoires.
Pour cela l'opérateur devait soit intervenir par l'arrière de la machine soit
passer ses bras sous le coulisseau.
Afin de faciliter ce travail et fournir une sécurité accrue, il est possible
maintenant de programmer des positions spécifiques aux axes X, R et/ou aux
fonctions auxiliaires en mode de gestion BUTÉE.
Ces positions sont destinées à placer la butée en avant et au dessus de la
matrice (ce pour autant que la machine autorise cette possibilité) de telle
manière à ce que l'opérateur puisse exécuter son travail aisément et sans
danger depuis le devant de la machine.
Idéalement, le constructeur de la machine concevra un système mécanique ou
électrique/pneumatique qui déverouille les doigts de butées dans cette
position de réglage et qui les reverouille lorsque la butée quitte cet
emplacement.
Les positions de la butée pour cette opération se programment dans la page
paramètre machine nommée CYCLES SPECIAUX.
Le coulisseau doit se trouver au PMH maximum.
Lorsque la commande numérique se trouve en mode semi-auto ou
auto, l'opérateur active ce cycle spécial depuis la page
PLI NUMERIQUE avec la fonction REGL.BUTEE (menu Action).
L'opérateur doit ensuite explicitement confirmer chaque étape de ce
cycle en cliquant dans la fenêtre de dialogue appropriée.
A la fin du cycle, la butée retourne à son emplacement d'origine.
PCV
PSS
Point de contact
tôle après
PCT
correction de la
référence.
0 Référence
