M
ODE
PAGE 48
MODEVA/DNC 880S MANUEL DE REFERENCE 2D
DÉPLIAGE
Le mode dépliage est spécialement utile lorsque le logiciel ne trouve pas de
solution pour la gamme de pliage.
Le mode dépliage présente la pièce terminée, l'opérateur déterminera
manuellement la gamme de pliage de la même manière que décrit ci-dessus,
mais en commençant par le dernier pli vers le premier.

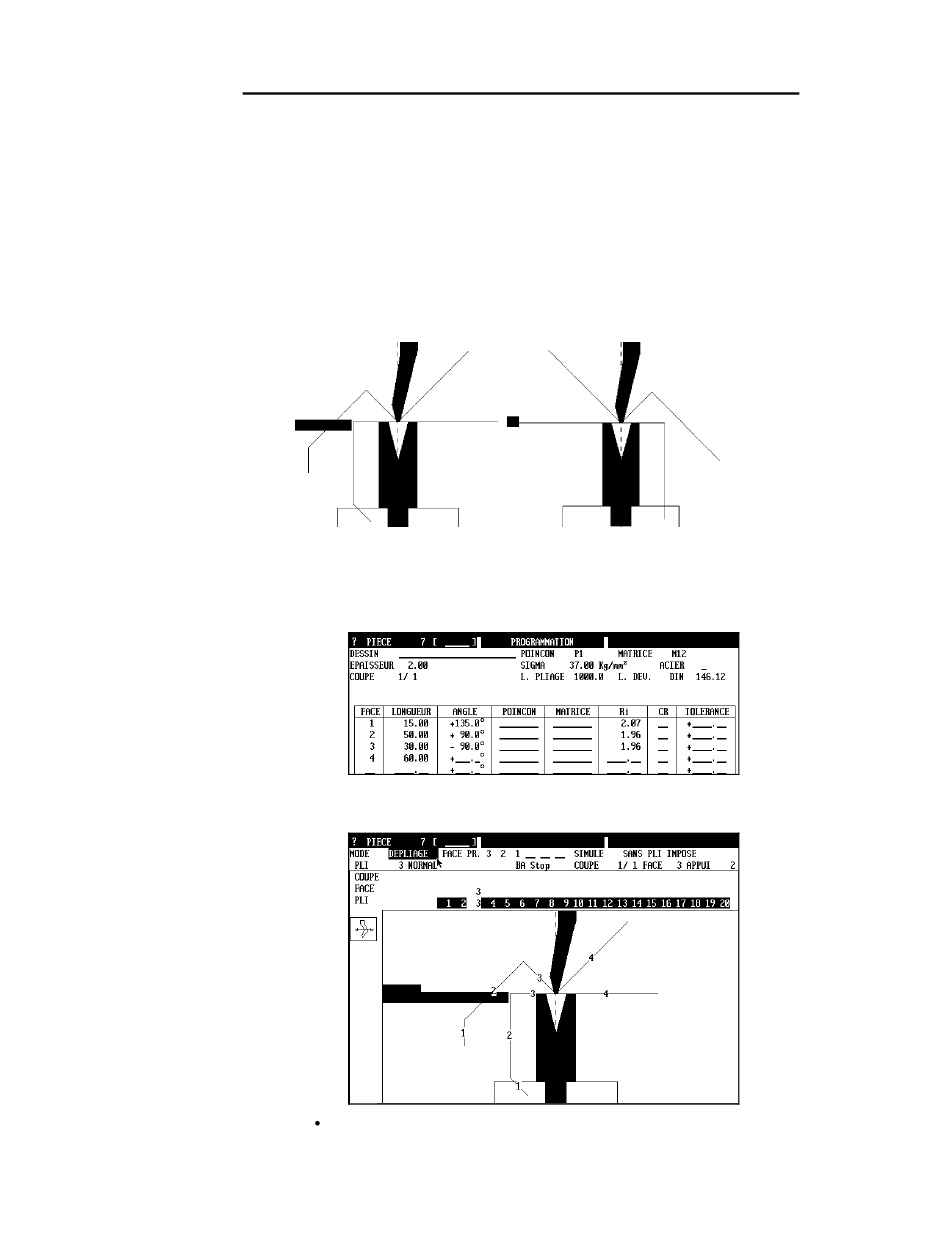

Ci-après un exemple simple qui fait que la pièce touche le bâti de la table
avant le pli quelque soit la manière de mettre la tôle. La solution pour cette
pièce est de créer un pli intermédiaire, solution qui est décrite dans Plis
spéciaux. Ce chapitre montre simplement comment utiliser la fonction
dépliage.
ère
Dans la 1
figure, la pièce touche lors du dernier pli, dans la 2
ème
pièce touche déjà au 2
pli.
Ci-dessous se trouvent les données de la pièce (la hauteur de matrice est de
50 mm).
En page PLI 2D si l'on demande une recherche de l'ordre de pliage, le
message Solution non trouvée est affiché.
Sélectionner Mode Dépliage.
Le dernier pli est affiché, on remarque immédiatement la collision.
ème
figure, la
