P

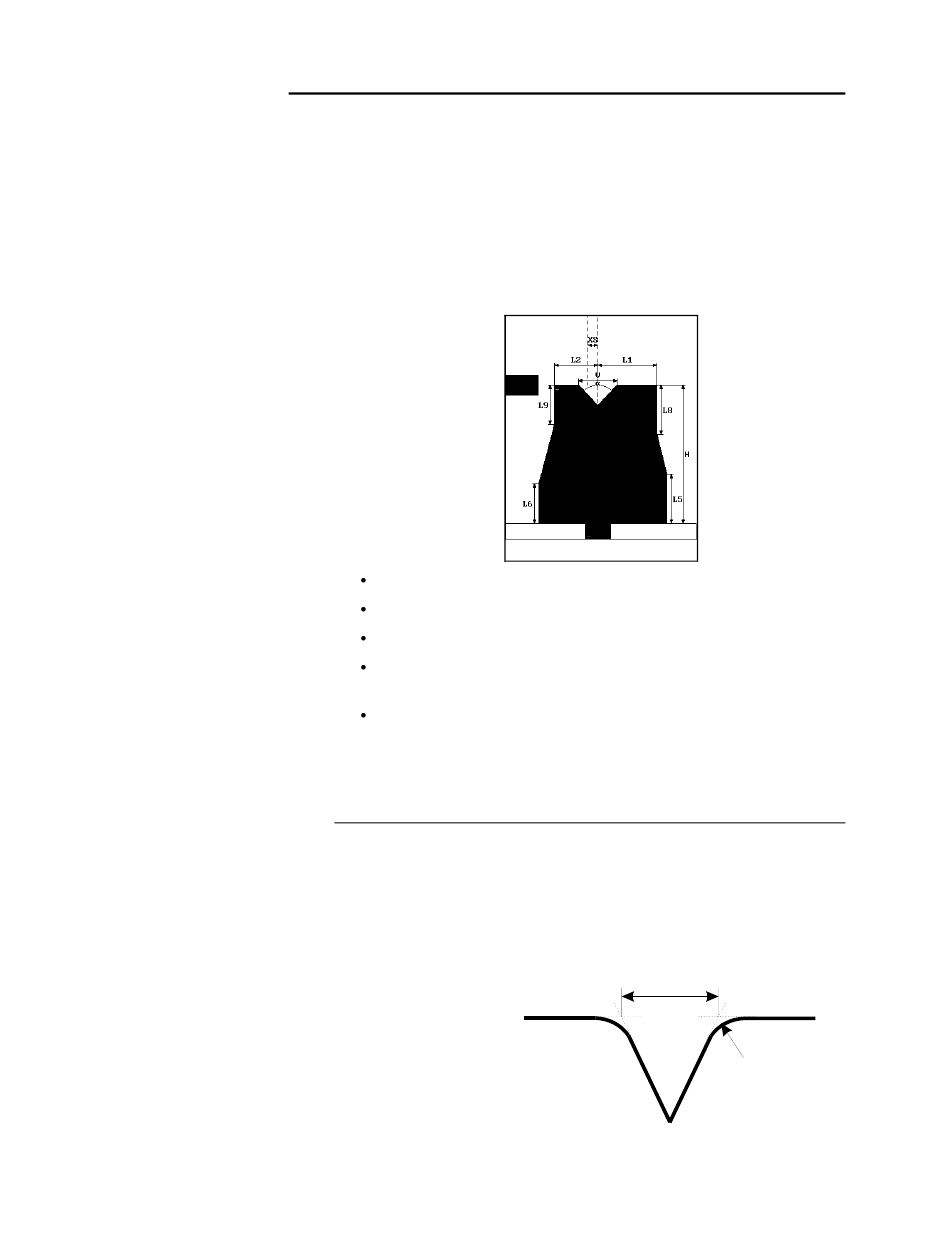

ROGRAMMATION DES MATRICES
Page: PROGRAMMATION MATRICES
Lorsque toutes les données d'une matrice sont programmées, l'outil apparaît
en rouge.
Lorsque l'outil de base est affiché, il est reconnaissable par sa couleur brune.
Lorsque un outil est programmé, il se peut alors que la position de certaines
cotes soient difficiles à définir. Pour visualiser la forme de base prédéfinie, il
suffit de cliquer dans la petite case (D ou E) située en haut du dessin. L'outil
prend alors sa forme de base reconnaissable par sa couleur brune.
Accéder à la page PROGRAMMATION MATRICES
Indiquer dans le champ INVERSE, si la matrice est inversée.
Compléter les autres données de dimensions et de sécurités.
Inscrire le nom (numérique ou alphanumérique) de l'outil dans le
champ MATRICE.
Mémoriser la matrice. Si le message interactif EXISTE apparaît, c'est
qu'une matrice existant dans ce périphérique porte déjà le même nom,
il faut donc choisir un autre nom pour cet outil et le mémoriser.
Quelques définitions des champs de cette page
Hauteur H
Ve
RAYON r
La hauteur H doit être le plus exacte possible.
De cette information dépend le résultat de
pliage.
Largeur du V de pliage. Selon la cotation
définie dans le dessin ci-dessous.
Rayon de la matrice selon de croquis ci-dessous.
DEFINITIONS
PAGE 67
