MODEVA/DNC 880S MANUEL DE REFERENCE 2D
Page: PIECE NUMERIQUE
Ce champ exprime la longueur d'une aile (Voir les exemples du Manuel
d'utilisation) et indique que l'on se trouve en mode L-alpha. C'est à dire que
l'on introduit une longueur, ensuite l'angle correspondant, la longueur
suivante, l'angle etc.
Parfois le croquis qui sert de base pour la réalisation de la pièce ne permet
pas de programmer facilement selon la méthode L-alpha. On peut commuter
la méthode de cotation en LU / LW au moyen de la liste rotative
LONGUEUR et programmer ainsi en coordonnées.
LW
LU
LU
LW
Il s'agit là d'une facilité qui n'est malheureusement pas normée. Le résultat
peut donc varier légèrement selon les cas.
Pages: PIECE NUMERIQUE
Le calcul de la longueur développée est réalisé au moyen de l'action
CALCUL. Toutefois si l'on quitte la page PIECE NUMERIQUE ce champ
est automatiquement calculé.
La longueur développée est calculée selon la norme DIN 6935.
Pour obtenir ces normes, veuillez vous adressez aux organes compétents.

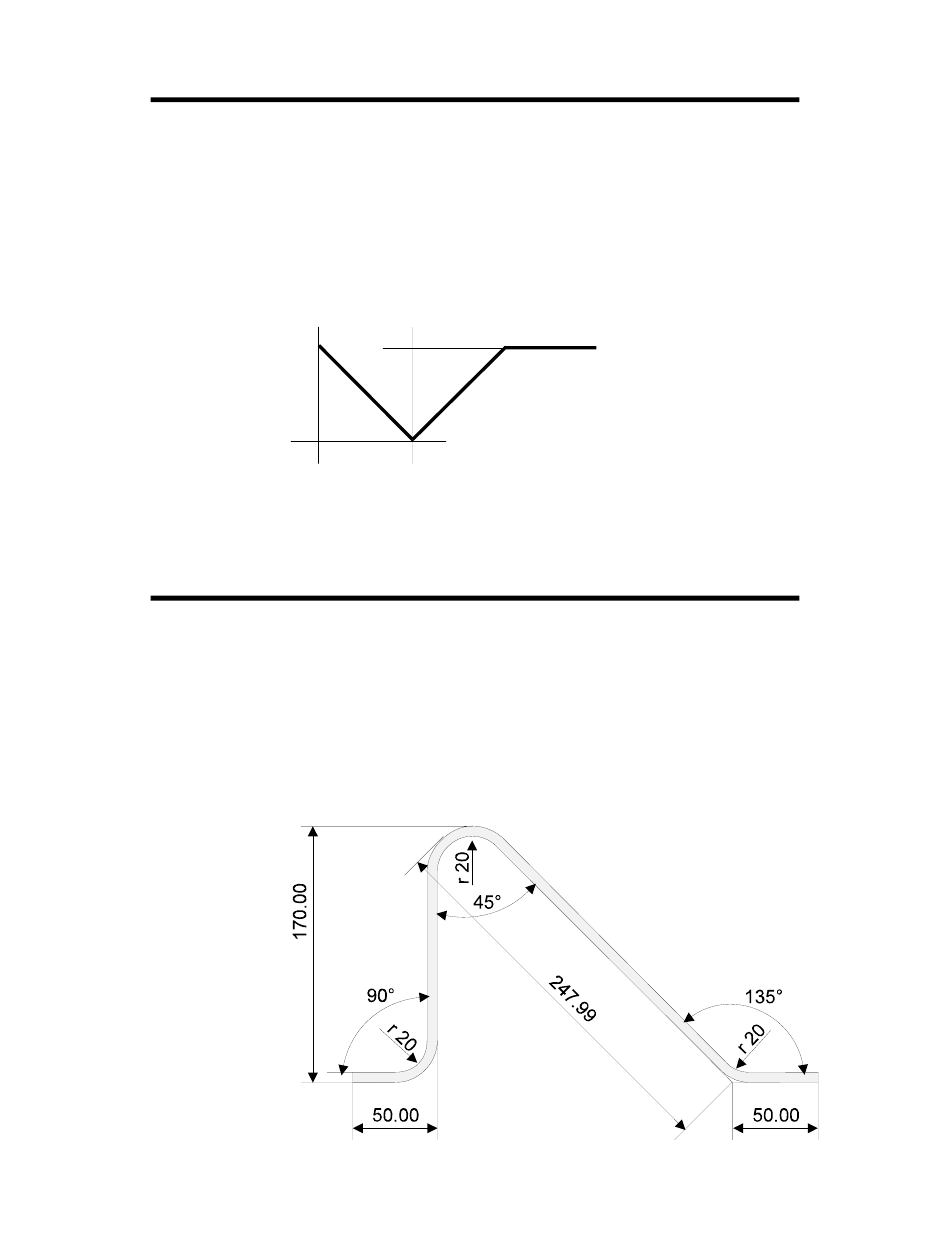

Ci-dessous se trouve un extrait de cette norme, extrait qui décrit les règles de
cotation utilisée pour les calculs de l'élongation.
