MODEVA/DNC 880S MANUEL DE REFERENCE 2D
Introduire 99 dans le champ CR, le logiciel calculera le nombre de pli
maximum pour ce croquage (voir fig. ci-dessus).
Lancer le calcul pour obtenir la longueur développée, la tolérance et le
nombre de pli pour le croquage.
Appeler la page PLI 2D.
Au moment de l'édition de ce manuel, la simulation automatique pour cette
pièce exemple ne donne pas de résultat.
Il faut donc utiliser le mode DEPLIAGE pour imposer semi-
automatiquement la gamme des plis.
Dans l'exemple ci-dessous, la suite des plis n'a pas été modifiée. Libre à
l'opérateur de le faire au cours de cette procédure.

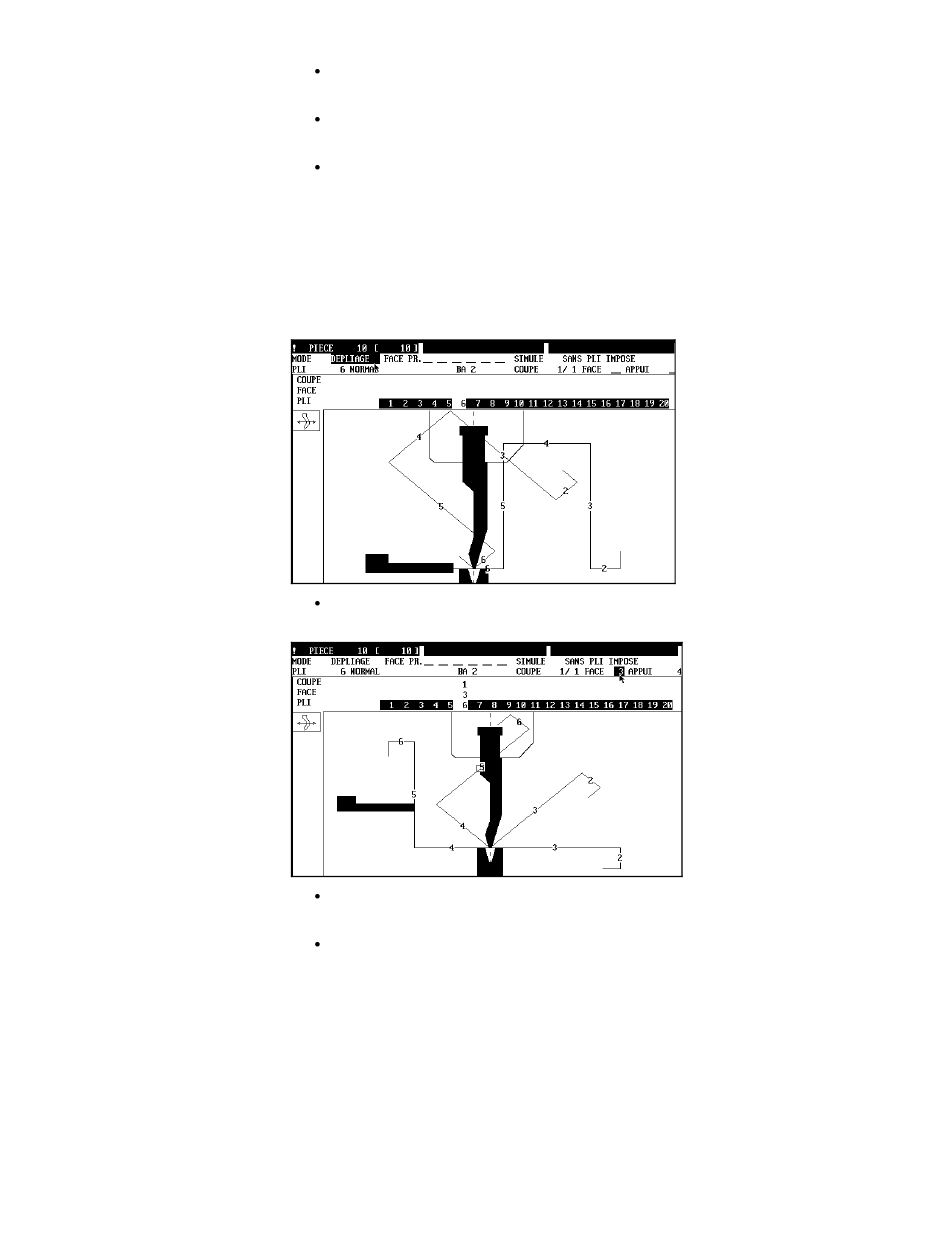

Sélectionner mode DEPLIAGE
La pièce apparaît dans les outils avec le dernier pli programmé.
Introduire la face qui doit être pliée en dernier (3 dans cet exemple)
En quittant le champ FACE, le logiciel affiche le pli choisi.
Placer le curseur dans le champ APPUI et modifier l'appui si
nécessaire. Pour cette pièce l'appui 4 proposé automatiquement a été
conservé.
Malgré la "collision" visible dans cette situation, il n'y aura pas de
collision grâce au croquage (voir plus loin dans la simulation en mode
semi-automatique).
