CYBELEC SA
RUE DES UTTINS 27
CH - 1400 YVERDON-LES-BAINS
SWITZERLAND

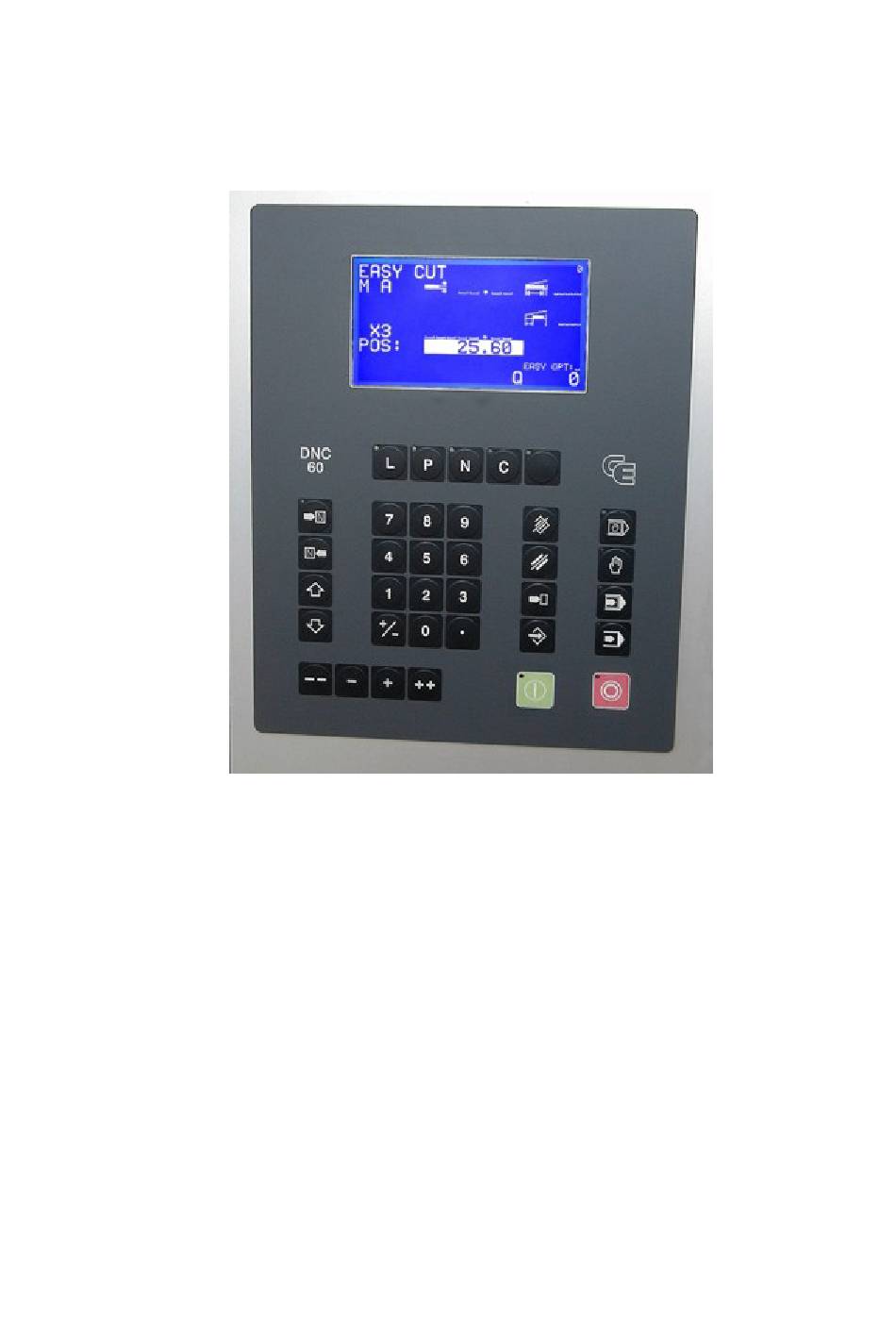

DNC 60 G
Paramètres machine
Tel. ++ 41 24 447 02 00
Fax ++ 41 24 447 02 01
E-Mail: info@cybelec.ch
V-DOC-60G16-FR

Publicité

loading

Manuels Connexes pour cybelec DNC 60 G

Sommaire des Matières pour cybelec DNC 60 G

  • Page 1 DNC 60 G Paramètres machine CYBELEC SA Tel. ++ 41 24 447 02 00 RUE DES UTTINS 27 Fax ++ 41 24 447 02 01 CH - 1400 YVERDON-LES-BAINS E-Mail: info@cybelec.ch SWITZERLAND V-DOC-60G16-FR...
  • Page 2 Cette page a été intentionnellement laissée blanche.
  • Page 3 26.09.2008 V. 1.7a TABLE DES MATIERES PARAMÈTRES MACHINE ....................... 5 Sécurité, copyright et licence ....................5 Introduction .......................... 5 Introduction de caractères alphanumériques Définition des paramètres machine ..................8 P29 Résolution d'affichage P30 Distance de sécurité FC P31 Appuis supplémentaires P32 Ecart entre appuis P33 Vitesse présence tôle P34 Type de gestion...
  • Page 4 Paramètres calibrage pression de coupe (FA6) P93 Distance capteur PMH max Paramètres jeu de couteau étendu (8 segments) Paramètres Escamotage butée arrière X P94 Distance de parc P95 Distance de rampe P96 Tempo escamotage hydraulique PAGE 2 PARAMÈTRES MACHINES DNC 60 G...
  • Page 5 P97 Commutation PV/GV X P98 Délai reset out serre-tôle P99 Durée pulse pmh P100 Easy Optimizer P101 Réglage FAs une fois sur P104 Coupe au milieu Paramètres mesure epaisseur (8 segments) Paramètres Support tôle Paramètres anti-twist P112 Envoi sequentiel P113 Delai ouverture serre tole P114 Duree ouverture serre tole P117 Mode toggle niveau 3/2/3 P118 Visualisation I/O en run...
  • Page 6 Définition des entrées/sorties par défaut ................74 ENTRÉES SORTIES Configuration des entrées/sorties digitales ................ 77 Configuration des entrées/sorties analogiques ..............78 Gestion des niveaux d'accès par clé externe ..............79 Messages Machine ......................80 INDEX .............................. 83 PAGE 4 PARAMÈTRES MACHINES DNC 60 G...
  • Page 7 ARAMÈTRES MACHINE ÉCURITÉ COPYRIGHT ET LICENCE Consulter les pages de sécurité, de copyright et licence au début de ce manuel. NTRODUCTION Dans la page paramètres machine N°01, vous trouvez les champs suivants: GIXME: Version du Master contenu dans la DNC Softs: ZIAMBA3: Version du soft de boot Master N2XMng: Version du soft d'axes...
  • Page 8 En ce qui concerne les paramètres de l'axe (P00 –> P28), ils sont décrits dans la notice "PARAMETRES CARTE N2X". Les axes et les fonctions auxiliaires peuvent être personnalisés au niveau de leur appellation. On pourra définir un nom d'axe ou de fonction auxiliaire comportant 4 caractères. PAGE 6 PARAMÈTRES MACHINES DNC 60 G...
  • Page 9 NTRODUCTION DE CARACTÈRES ALPHANUMÉRIQUES 2 5 B A l'aide des touches manuelles faire défiler la table des caractères jusqu'à l'obtention du premier caractère désiré. Remarque: Les touches avancent ou reculent de 4 caractères. Les touches avancent ou reculent de 1 caractère. Presser sur la touche "Teach"...
  • Page 10 Distance, avant les FC, à partir de laquelle les mouvements se feront à la vitesse GV manuelle (P14). Cette fonction permet d'assurer une sécurité supplémentaire à l'approche des fin-de-course. Elle peut aussi permettre d'éviter des vibrations sur les extrémités des visses à billes. PAGE 8 PARAMÈTRES MACHINES DNC 60 G...
  • Page 11 P 31 A PPUIS SUPPLÉMENTAIRES 2 8 B Dans le cas d'un axe avec plusieurs doigts de butée, le P31 définit le nombre de doigts supplémentaires (max 7). P 32 E CART ENTRE APPUIS 2 9 B Le P32 définit l'écart entre 2 doigts consécutifs. L'écart entre 2 doigts consécutifs est toujours le même.
  • Page 12 La DNC considère que la tôle est serrée après ce temps. La plage de temps programmable de ce paramètre est comprise entre -9,99 à +9,99 secondes. PAGE 10 PARAMÈTRES MACHINES DNC 60 G...
  • Page 13 P 37 F ACTEUR CORRECTION JEU COUTEAUX 3 4 B Ce paramètre permet de corriger la cote de positionnement de l'axe en fonction du jeu des couteaux définis dans la pièce. La DNC applique une correction constante, à toutes les cotes de positionne- ment programmées, qui est fonction du jeu des couteaux et de ce paramètre.
  • Page 14 Elle sera utilisée dans les cycles de prise tôle avec équerre ou dans le mode "Equerre=2". Elle permettra aux pinces de ne pas toucher la tôle avant de fermer les pinces. PAGE 12 PARAMÈTRES MACHINES DNC 60 G...
  • Page 15 P 43 T EMPORISATION DE DÉGAGEMENT PINCES 4 0 B Remarque: La programmation de ce paramètre détermine l'usage ou non de pinces. Non défini = machine sans pinces Défini = machine avec pinces. Cette temporisation servira à effectuer un contrôle de sécurité sur le dégagement des pinces de la tôle.
  • Page 16 TABLES ANGLE COUPE / JEU COUTEAUX / PRESSION COUPE Matière 1: ALU1 Ep Def: __.__ Epaisseur Angle Pression 0.20 0.10° 0.20 2.00 0.50° 0.40 3.00 1.50° 0.60 4.00 2.10° 0.80 6.00 3.00° 1.00 PAGE 14 PARAMÈTRES MACHINES DNC 60 G...
  • Page 17 Les 4 paramètres suivant (P54 –> P57) ne devront être programmés que dans le cas d'une machine équipée d'une fonction (FA2) mesurant l'angle de coupe. P 54 A NGLE DE COUPE MIN ET MAX 4 7 B Angle de coupe min et max autorisés. P 55 D ISTANCE POINT DE ROTATION COUTEAU...
  • Page 18 69 Stop Q Pièce atteint Compteur coupes : 127 Compteur 11h 42min P 60 V ITESSE TRANSMISSION 5 4 B Programmable à 300, 600, 1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600 bauds. PAGE 16 PARAMÈTRES MACHINES DNC 60 G...
  • Page 19 P 65 P ROTOCOLE 5 8 B Ce paramètre permet la sélection de plusieurs protocoles de transmission. Standard Cybelec pour liaison avec PC et logiciel 0 / _ avec protocole Cybelec. DNC en émission, le PC renvoie un caractère de contrôle après chaque caractère émis par la DNC.
  • Page 20 à l'autre extrémité du câble à tester. B ouchon de test 1 5 3 B Pin 2 (RXD) reliée à pin 3 (TXD) Pin 4 (DTR) reliée à pin 6 (DSR) Pin 7 (RTS) reliée à pin 8 (CTS) PAGE 18 PARAMÈTRES MACHINES DNC 60 G...
  • Page 21 C âble RS 232 1 5 4 B Shield: connection on the metallic hood Blindage: connexion sur le capot métallique Abschirmung: Anschluss an Metallhülse P 67 V ERROUILLAGE CALCUL RECHERCHE 6 0 B Si P67 = 1 La DNC bloque les calculs relatifs aux fonctions F1, F2, F3 (jeu de couteaux, angle de coupe, longueur de coupe) lors de l'appel d'une pièce dans la mémoire pièce.
  • Page 22 Dans la page paramètres machine N° 7 vous trouvez les champs: Ces champs permettent de définir l'identification de la FA sur 4 caractères alphanumériques. (n=1 à 8) A l'initialisation, ces fonctions s'appellent F1, F2 ..F8. PAGE 20 PARAMÈTRES MACHINES DNC 60 G...
  • Page 23 D éfinition des caractères alphanumériques 1) A l'aide des touches manuelles faire défiler la table des caractères jusqu'à l'obtention du premier caractère désiré. Remarque: Les touches avancent ou reculent de 4 caractères. Les touches avancent ou reculent de 1 caractère. 2) Presser sur la touche TEACH (mémorisation) Le premier caractère est mémorisé.
  • Page 24 Programmer dans P81 la valeur physique correspondant à cet état (mm, degrés, pression, température, etc.). Déplacer la fonction jusqu'à sa position maximale, en plaçant le curseur dans P80 de la fonction et en actionnant la touche PAGE 22 PARAMÈTRES MACHINES DNC 60 G...
  • Page 25 Effectuer le TEACH de la valeur max. D/A (P80 de la fonction), en pressant la touche (valeur inférieure à 255). Programmer dans P82 la valeur physique correspondant à cet état (mm, degrés, pression, température, etc.). P 73 M ODE TENSION 6 7 B Ce paramètre configure la FA en mode tension.
  • Page 26 EMPORISATION DE RETOURNEMENT 7 2 B Temps entre la fin du déplacement à la cote de retournement et l'ordre de positionnement (en sens inverse) à la cote programmée (temporisation de changement de sens). PAGE 24 PARAMÈTRES MACHINES DNC 60 G...
  • Page 27 P 79 D (D/A) OMAINE MIN 7 3 B Valeur digitale du convertisseur analogique/digital pour la position minimale de la fonction. Ce paramètre fonctionne comme un fin de course électronique pour les FA. Pour déterminer la valeur, on positionne le curseur sur le paramètre et on déplace l'axe (la fonction auxiliaire) jusqu'au fin de course désiré.
  • Page 28 Ce paramètre indique la pression utilisée pour effectuer le réglage du jeu de couteau. Remarque: Si FA2 et FA3 sont calibrées, la pression utilisée est la pression max. des paramètres P84 et P85. PAGE 26 PARAMÈTRES MACHINES DNC 60 G...
  • Page 29 P 86 P RESSION MONTÉE COUTEAU 8 2 B Ce paramètre indique le palier de pression utilisé pour effectuer la remontée du couteau. P 87 G AIN MONTÉE COUTEAU 8 3 B Ce paramètre sert à adoucir l’arrivée au PMH lors de la remontée du couteau. Valeur par défaut (SI Undef) = 100.
  • Page 30 PARAMETRES MACHINE -14- IGNORE 93 DISTANCE CAPTEUR PMH MAX EN MM: EN U D/A: -- CALIBRAGE PRESSION (FA6) -- U Pr U D/A Min = P81 = P79 Max = P82 100 = P80 PAGE 28 PARAMÈTRES MACHINES DNC 60 G...
  • Page 31 P 93 D ISTANCE CAPTEUR 9 1 B Ce paramètre peut être considéré comme un arrêt avancé, qui permet d’éviter un choc en haut de la machine lors de la remontée du couteau. ATTENTION: Ce paramètre doit être programmé en millimètre après le calibrage de FA2 et FA3, car il est ensuite transformé...
  • Page 32 La COTE DE RAMPE (= COTE DE PARC – P95) est la cote absolue maximum de la butée arrière pour une utilisation normale. Voir: Fonctionnalités, Escamotage butée pour plus de détails. PAGE 30 PARAMÈTRES MACHINES DNC 60 G...
  • Page 33 P 96 T EMPO ESCAMOTAGE HYDRAULIQUE 9 6 B Ce paramètre est utilisé pour l'escamotage de la butée arrière activée par un vérin hydraulique. Pour activer cette fonctionnalité, il faut en plus programmer: P94 (DISTANCE DE PARC) P95 (DISTANCE DE RAMPE) = 0 a : Entrée 1 7 8 B Temporisation pendant que la pression pour l'escamotage est active.
  • Page 34 Si P101 = n (2 ≤ n ≤ 999), le couteau remonte en haut de la machine (PMH max) toutes les n fois pour effectuer le réglage du jeu des couteaux et de l’angle. Pour les n-1 autres fois, le couteau ne remonte qu'au PMH pot. PAGE 32 PARAMÈTRES MACHINES DNC 60 G...
  • Page 35 P 104 C OUPE AU MILIEU 1 0 2 B Ce paramètre permet d’activer la fonction de décalage du point d’origine de la tôle . Ce qui permet de découper une tôle n’importe où sur la largeur de la machine. ARAMÈTRES MESURE EPAISSEUR SEGMENTS 1 0 3 B...
  • Page 36 Ce paramètre est le délai à la fin duquel la commande numérique vérifie si le capteur UP est activé ou non. (Plage de valeur : 0.01 à 2.54 secondes, si Undef, aucun contrôle). La valeur de ce paramètre doit être inférieure au P106. PAGE 34 PARAMÈTRES MACHINES DNC 60 G...
  • Page 37 P 107 Retour Support Tôle au PMH 1 5 9 B Si ce paramètre est programmé à 1, la remontée du support tôle se fera après l’arrivée au PMH du couteau et après que p102 soit écoulé. Ce paramètre permet de remonter le support tôle après le couteau. P 115 Délai Start Support Tôle 1 6 0 B Ce paramètre est le délai entre l’autorisation de coupe et le démarrage du...
  • Page 38 P123 CLEF 0 BLOQUE L'UTILISATION P 112 E NVOI SEQUENTIEL 1 0 6 B Lorsque ce paramètre est à 1, les fonctions auxiliaires (1 jeu de couteau, ème jeu de couteau, angle) sont réglées l’une après l’autre. PAGE 36 PARAMÈTRES MACHINES DNC 60 G...
  • Page 39 P 113 D ELAI OUVERTURE SERRE TOLE 1 0 7 B Dans le circuit hydraulique du serre-tôle, une valve d’ouverture est insérée, cette valve est commandée par un signal fourni par la sortie POuvSerT. Le paramètre Delai ouverture serre tole et un potentiomètre vont temporiser l’activation de la sortie POuvSerT après le début de la montée ème du couteau.
  • Page 40 Stop. Pour débloquer la machine, il suffit de changer à nouveau le niveau de clef. PAGE 38 PARAMÈTRES MACHINES DNC 60 G...
  • Page 41 Cette page a été intentionnellement laissée blanche. PARAMÈTRES MACHINE PAGE 39...
  • Page 42 De même, elle est déplacée simultanément avec la FA1 en AUTOMATIQUE ou MANUEL. Note : F1 / F5 peuvent être définis en analogique, en tension ou en digital en définissant les paramètres 71, 72 ou 73 (voir texte relatif, page PAGE 40 PARAMÈTRES MACHINES DNC 60 G...
  • Page 43 F1 / F5 ALIBRAGE DE LA FONCTION 1 1 6 B Déplacer la fonction jeu de couteaux jusqu'à sa position minimale, en plaçant le curseur dans P79 de la F1 / F5 et en actionnant la touche Effectuer le TEACH de la valeur min D/A (P79 de la F1 / F5), en pressant la touche .
  • Page 44 En page séquence : Épaisseur de la tôle 0.01 99.99 - choisir la Type de matière (par ex.) MATIERE grâce aux touches de déplacement manuel. Longueur de coupe de la 99999 séquence Figure 4 PAGE 42 PARAMÈTRES MACHINES DNC 60 G...
  • Page 45 ALIBRAGE DE LA FONCTION AUXILIAIRE ANGLE DE 1 1 8 B COUPE Potentiomètre de mesure angle de coupe et profondeur de coupe Point fixe de rotation P54 max. P54 min. Dmax. Couteau inférieur Programmer dans le P50 la largeur maximale de coupe de la machine. Programmer dans le P54 l'angle max.
  • Page 46 D/A (P80 de la F3). 11) Mesurer la distance entre le couteau supérieur et inférieur à l'extrémité droite de la machine et reporter cette valeur (en mm) dans le P82 de la PAGE 44 PARAMÈTRES MACHINES DNC 60 G...
  • Page 47 12) Descendre le couteau supérieur jusqu'à obtenir le croisement des extrémités droites des couteaux en plaçant le curseur dans le P79 de la F3 et en actionnant la touche et arrêter le couteau sur cette position. 13) Effectuer le TEACH de la valeur min. D/A (P79 de la F3). 14) Programmer dans le P81 de la F3 la valeur 0.
  • Page 48 Si F6 est définie en mode Pression (voir Fonction F6 Pression), chaque appui sur une touche manuelle provoque la montée de la pression à P86 (Pression Montée Couteau). Au relâchement de la touche, la pression retombe vers 0. PAGE 46 PARAMÈTRES MACHINES DNC 60 G...
  • Page 49 ALCUL LONGUEUR DE COUPE 1 2 3 B Le calcul du PMB est enclenché à chaque programmation du champ longueur de coupe de la séquence. Formule de calcul: PMB = (P50 – LTôle) · tan(P54) LTôle Le calcul du PMH ne se fait que si on programme le paramètre P54 (angle nominal) à...
  • Page 50 1/10 de seconde correspondant au temps de démarrage du couteau. Programmer dans le P80 le temps en 1/10 de seconde nécessaire pour couper sur toute la longueur de la machine (avec angle max.). PAGE 48 PARAMÈTRES MACHINES DNC 60 G...
  • Page 51 (F4) ONCTION COUPE À LA VOLÉE 1 3 B L'entrée coupe à la volée (à 24V) permet d'enchaîner automatiquement les coupes sans être obligé de relâcher puis presser la pédale pour obtenir la prochaine coupe. L'autorisation de coupe est donnée dès que l'on se trouve au PMH et que les axes se sont positionnés.
  • Page 52 Pour chacun des 3 points intermédiaires (en X %) qui restent, avec les touches manuelles augmenter progressivement la valeur jusqu'à la pression souhaitée, c’est-à-dire: Pression = Pression Min + X % * (Pression Max - Pression Min). PAGE 50 PARAMÈTRES MACHINES DNC 60 G...
  • Page 53 ARAMÉTRAGE DE LA FONCTION 1 2 6 B Le paramétrage de la fonction F6 s'effectue dans la page PARAMETRES MACHINE 13 avec les touches manuelles. Définir d’abord les temps des rampes de pression pour la montée et la descente du couteau (P88 à P91) ainsi que le temps de décompression (P92). Sur chacun des champs P83 (Pression Minimum Montée), P84 (Pression Réglage Angle), P85 (Pression Réglage Jeu Couteau) et P86 (Pression Montée Couteau), programmer d’abord une valeur puis:...
  • Page 54 La sortie SP / SN est activée. Après un délai d'attente défini par P88, la sortie Pression Système est activée. A rrêt: L a sortie Pression Système est désactivée. Après un délai d'attente défini par P89, la sortie SP / SN est désactivée. PAGE 52 PARAMÈTRES MACHINES DNC 60 G...
  • Page 55 (F7) ONCTION ESURE ÉPAISSEUR TÔLE 1 6 B Avec un capteur analogique 0 – 10V connecté à une entrée analogique de la DNC, il est possible de mesurer automatiquement l'épaisseur de la tôle. CHAMPS A VALEURS COMMENTAIRES PROGRAMMER Type de gestion FA7 analogique Valeur D/A min.
  • Page 56 (C2SupTol) (C3SupTol) Le support tôle peut être à deux positions (une position haute et une position basse) ou à trois positions (une position intermédiaire vient se rajouter entre les positions haute et basse). PAGE 54 PARAMÈTRES MACHINES DNC 60 G...
  • Page 57 ONFIGURATION 1 3 0 B Pour utiliser le support tôle, il faut définir différentes entrées et sorties ainsi que certains paramètres. E ntrées 1 6 6 B Entrée du capteur de la position 1, c’est-à-dire la C1SupTol: position haute, que le support ait 2 ou 3 positions.
  • Page 58 1 3 3 B Le support tôle à deux positions peut être paramétré de plusieurs manières : avec juste les deux capteurs C1SupTol et C2SupTol configurés. Contrôle physique de la position du support tôle. PAGE 56 PARAMÈTRES MACHINES DNC 60 G...
  • Page 59 Avec juste les deux timers paramétrables P105 et P106 définis. Aucun contrôle physique de la position du support tôle. Avec un ou deux capteurs C1SupTol / C2SupTol et un ou deux timers P105 / P106. Cette section décrit quelques exemples de gestion possible. Il existe d’autres manières de gérer le support tôle mais qui ne sont pas décrites dans ce manuel.
  • Page 60 Dans ce cas, la descente est stoppée par le paramètre P106 (TEMPO SUPPORT TOLE DOWN). Il n’y a aucun contrôle physique de la position du support tôle pendant la descente. La montée est arrêtée par le capteur C1SupTol. PAGE 58 PARAMÈTRES MACHINES DNC 60 G...
  • Page 61 Délai Start Support Tempo Support Tôle P115 Tôle P102 Pédale Autorisation Coupe Pression Serre Tôle Support Tôle Position 1 (Entrée C1SupTol) Support Tôle Up (Sortie SupTolUp) Support Tôle Down (Sortie SupTolDn) Position Support Tôle Tempo Support Tôle Down P106 D eux paramètres P105 et P106 + le capteur C1Suptol 1 7 1 B Dans cet exemple, le paramètre P106b est également programmé.
  • Page 62 Une fois arrivé au capteur 3, si le paramètre SupTol est à 1 pour la prochaine séquence, le support tôle remonte à la position haute après la Tempo Support Tôle. S'il est à 0 ou Undef, le support tôle restera à la position basse. PAGE 60 PARAMÈTRES MACHINES DNC 60 G...
  • Page 63 Délai Start Support Tôle P115 Pédale Autorisation Coupe Pression Serre Tôle Support Tôle Position 1 (Entrée C1SupTol) Support Tôle Position 2 (Entrée C2SupTol) Support Tôle Position 3 (Entrée C3SupTol) Support Tôle Up (Sortie SupTolUp) Support Tôle Down (Sortie SupTolDn) Position Support Tôle Tempo Support Tôle P102 (SupTol) = 0 ou Undef...
  • Page 64 Pour plus de détails sur ces paramètres, veuillez vous référer à la section P aramètres anti-twist , à la page 35 de ce manuel. P116 DELAI START A-TW P110 TEMPO A-TW DOWN P109 TEMPO A-TW P108 TEMPO A-TW P111 RETOUR A-TW AU PMH: PAGE 62 PARAMÈTRES MACHINES DNC 60 G...
  • Page 65 A-TW YCLE DU DISPOSITIF 1 3 8 B Comme le dispositif anti-twist n'est pas équipé de capteurs, la DNC n'a aucune information quant à sa position : son fonctionnement est commandé par les deux paramètres P108 et P110. Ces deux paramètres fonctionnent de façon identique aux paramètres P105 et P106 dans le cas d'un support tôle.
  • Page 66 La COTE DE PARC (= FC Max – P94) est la cote absolue à partir de laquelle la butée est entièrement escamotée. P95 définit la distance de transition entre la position normale de la butée arrière et sa position escamotée. PAGE 64 PARAMÈTRES MACHINES DNC 60 G...
  • Page 67 La COTE DE RAMPE (= COTE DE PARC – P95) est la cote absolue maximum de la butée arrière pour une utilisation normale. P95 = Dist. P 94 = Dist. RAMPE PARC COTE DE RAMPE COTE DE PARC Lorsque les paramètres P94 et P95 sont configurés, l'escamotage de la butée Min.
  • Page 68 Lorsque la butée arrière X n'est pas programmée dans la séquence, elle reste dans sa position; sauf si le paramètre P94 est configuré avec une valeur quelconque et que le paramètre P95 n'est pas défini. Dans ce cas, elle est envoyée vers FC+. PAGE 66 PARAMÈTRES MACHINES DNC 60 G...
  • Page 69 SCAMOTAGE HYDRAULIQUE DE LA BUTÉE ARRIÈRE 1 4 5 B L'escamotage de la butée arrière est activé par un vérin hydraulique. Pour activer cette fonctionnalité, il faut programmer: • P94 (DISTANCE DE PARC) • P95 (DISTANCE DE RAMPE) = 0 •...
  • Page 70 P96 = Tempo escamotage hydraulique Pression P94 = Dist. PARC COTE DE PARC P95 = Dist. Min. Max. RAMPE = 0 PAGE 68 PARAMÈTRES MACHINES DNC 60 G...
  • Page 71 NTRÉE RESSION 1 4 6 B Cette fonctionnalité est active dès que l’entrée SetPression est configurée. Au front montant de cette entrée: Si la pression en cours est nulle (c'est-à-dire aucune autre pression n'est déjà active): alors montée en pression vers la Pression Montée Couteau. Au front descendant de cette entrée: Si la pression en cours a été...
  • Page 72 10 CONNEXION ARDIS 11 SAUVEGARDE INTERNE 12 RESTAURATION INTERNE Quantite de mémoire backup libre 97 % PARAMETRES RS232 Baud rate 57600 Stop Parity odd (1) EVEN (0) _ Bits • Sélectionner 11 SAUVEGARDE INTERNE PAGE 70 PARAMÈTRES MACHINES DNC 60 G...
  • Page 73 DNC <-> PC STATUS STOP PA TRANSFERT 1 DNC --> PC 2 PC --> DNC 3,4 TEST LIAISON 1 2 7 FLASH Sauvegarde interne 8 CLAVIER EXT 10 CONNEXION ARDIS 0 = Annuler 11 Sauvegarde interne 1 = Sauver les parametres 12 Restauration interne 2 = Sauver les outils Quantite de mémoire backup libre...
  • Page 74 La configuration (l'apparition à l'écran) d'un axe se fait en programmant les fins de course (+,-) de l'axe concerné. Butées avant X1-X2 Butée arrière Axes auxiliaires X4 à X6 Dans les pages paramètres N2X presser la touche manuelle pour faire défiler les axes disponibles. PAGE 72 PARAMÈTRES MACHINES DNC 60 G...
  • Page 75 ONCTIONS 1 5 0 B Ces fonctions configurent (attribuent) une sortie aussitôt que la fonction est utilisée. Par exemple, le fait d'utiliser l'axe X4 attribuera automatiquement la sortie X4 en position. Sortie informant l'extérieur que l'axe de la X utilisé seul DNC fonctionne en "mode butée arrière".
  • Page 76 --- MB6 J10 --- 10111100 01: PEDALE 02: PMHmax 03: CoupeVol 08: ZI X --- MB6 J11 --- (doit rester vide) CONFIG. INPUT IGNORE RECHERCHE CONFIGURATION DEFAUT _ --- MIO J10 --- --- MIO J11 --- PAGE 74 PARAMÈTRES MACHINES DNC 60 G...
  • Page 77 S ORTIES 1 5 2 B - AutCoupe = Autorisation de coupe - F1Dig SP / SN = Sortie digitale FA1 (1er jeu de couteau) - F2Dig SP / SN = Sortie digitale FA2 (angle de coupe) - F5Dig SP / SN = Sortie digitale FA5 (second jeu de couteau) - SP X = SIGNAL SP AXE X...
  • Page 78 (doit rester vide) CONFIG. OUTPUT IGNORE RECHERCHE CONFIGURATION DEFAUT _ --- MIO J10 --- 08: Aff --- MIO J11 --- PAGE 76 PARAMÈTRES MACHINES DNC 60 G...
  • Page 79 ONFIGURATION DES ENTRÉES SORTIES DIGITALES 2 1 B Page paramètres machine, touches Après un effacement de la zone paramètres machine la configuration des I/O est réinitialisée avec ses valeurs par défaut d'origine. Sur cette machine on a seulement 16 I/O hardware, dès lors les Attention: ème pages I/O configurables sont vides par défaut et doivent le...
  • Page 80 ANGLE / PROFONDEUR 3EME J8_PIN_2 DE COUPE 2ÈME JEU DE COUTEAU 4EME J8_PIN_1 F7 UNIQUEMENT MESURE EPAISSEUR 4EME J8_PIN_1 SI PAS F5 TOLE F8 UNIQUEMENT GÉNÉRIQUE 4EME J8_PIN_1 SI PAS F5 NI F7 PAGE 78 PARAMÈTRES MACHINES DNC 60 G...
  • Page 81 ESTION DES NIVEAUX D ACCÈS PAR CLÉ EXTERNE 2 3 B Si l'utilisation de la clé externe est définie dans les paramètres machine, les niveaux d'accès sont gérés par la clé externe. Les mots de passe ne sont plus actifs. L'utilisation de la clé...
  • Page 82 À chaque changement d'état sur une des entrées (D0MesMac à D3MesMac), le message correspondant est affiché immédiatement. (On a également en bas de page un petit historique des 4 derniers messages apparus.) PARAMETRES MACHINE -12- IGNORE PAGE 80 PARAMÈTRES MACHINES DNC 60 G...
  • Page 83 Cette page a été intentionnellement laissée blanche. CONFIGURATION DES ENTRÉES/SORTIES PAGE 81...
