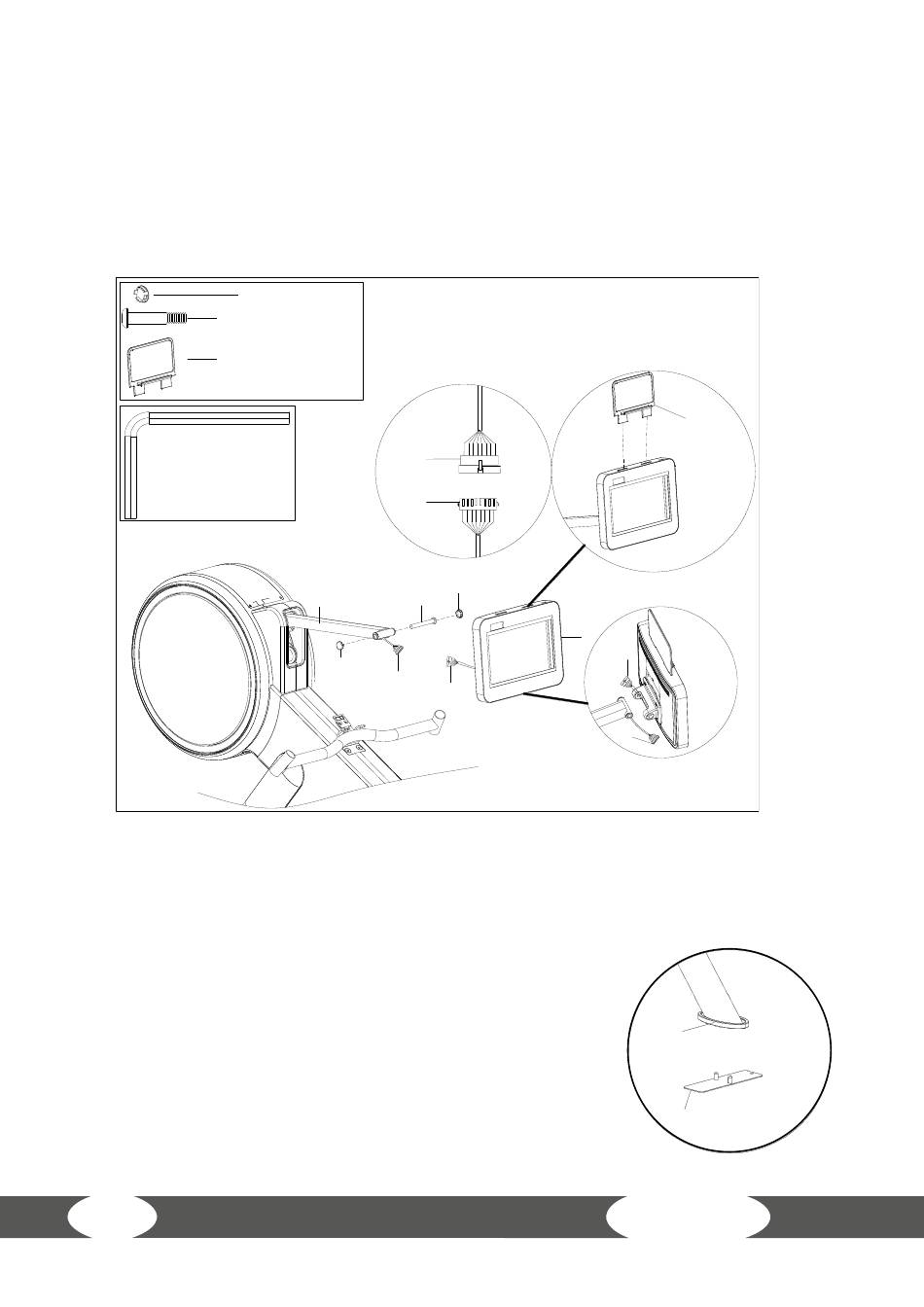

Étape 6 : montage de la console
1. Fixez l'écran (1) sur le cadre principal (93) à l'aide d'un boulon (6).
2. Placez un capuchon (5) sur chaque boulon (6).
3. Reliez le câble de l'écran (1A) au câble (105).
4. Insérez le câble relié dans le cadre principal (93).
5. Fixez le support pour tablette (7) sur l'écran (1).
#5 φ22*7.5 2PCS
#6 M10*80*20*S6 1PC
#7
#A S6
Étape 7 : finalisation du montage
Serrez fermement toutes les vis.
REMARQUE
L
Avant de commencer l'entraînement, retirez la plaque auxiliaire
du pied arrière (B).
47
→
L'appareil est installé et prêt à l'emploi.
