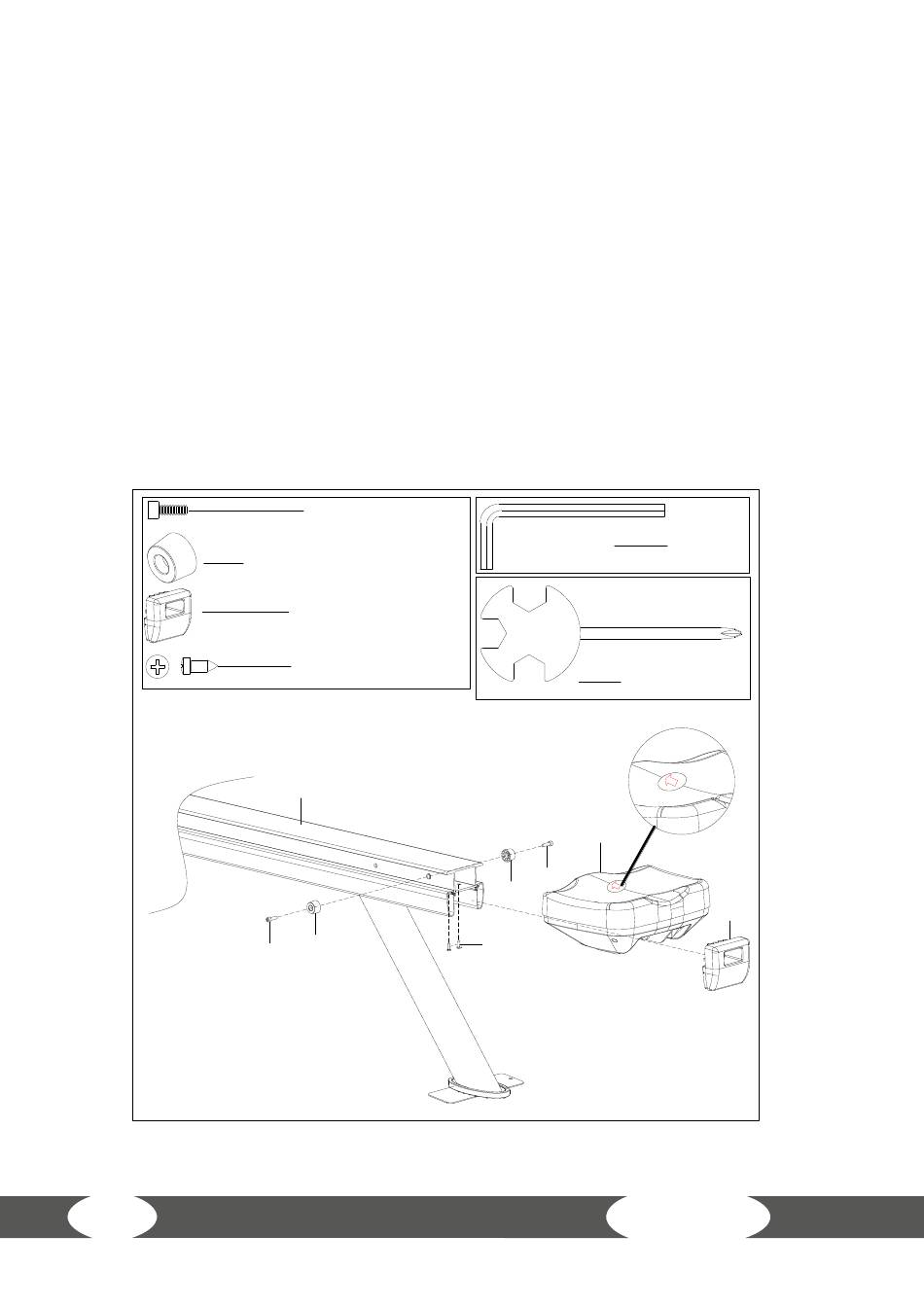

Étape 4 : montage de la selle
1. Fixez la selle (56) sur la barre de guidage (43).
Vérifiez que la selle est correctement positionnée (43).
2. Fixez les deux butées de fin de course (39) sur la barre de guidage (43) à l'aide de deux boulons
(38).
Utilisez à cet effet la clé à vis (B).
3. Fixez le revêtement de la barre de guidage (45) sur la barre de guidage (43) avec deux vis (46).
Utilisez à cet effet la clé à vis (C).
REMARQUE
L
En cas de démontage du rameur, la goupille (37) peut être insérée dans l'ouverture prévue à cet
effet de la barre de guidage (43) afin d'empêcher la selle (56) de bouger.
#39 Φ27*Φ23*16*Φ6 2PCS
18
#38 M6*20*S5 2PCS
#45 110*100*30.5 1PC
#46 ST4.2*13*S4 2PCS
43
39
38
#C S13 S14 S15 1PC
56
38
39
46
#B S5 1PC
45
