Montage

Avant de procéder à l'assemblage de l'appareil, observez bien attentivement les étapes de montage
représentées et effectuez-les dans l'ordre indiqué.
REMARQUE
L
+ Vissez d'abord toutes les pièces sans les serrer et vérifiez qu'elles sont correctement ajustées.
Lorsque vous y serez invité, serrez les vis à l'aide de l'outil correspondant.
+ Si vous avez des difficultés à reconnaître les graphiques, nous vous recommandons de
consulter depuis votre terminal (smartphone, tablette ou PC) le mode d'emploi disponible
au format PDF dans la boutique en ligne. Vous aurez ainsi la possibilité d'effectuer des zooms.
Assurez vous que le programme Adobe Acrobat Reader est installé sur votre terminal pour
pouvoir ouvrir le fichier.

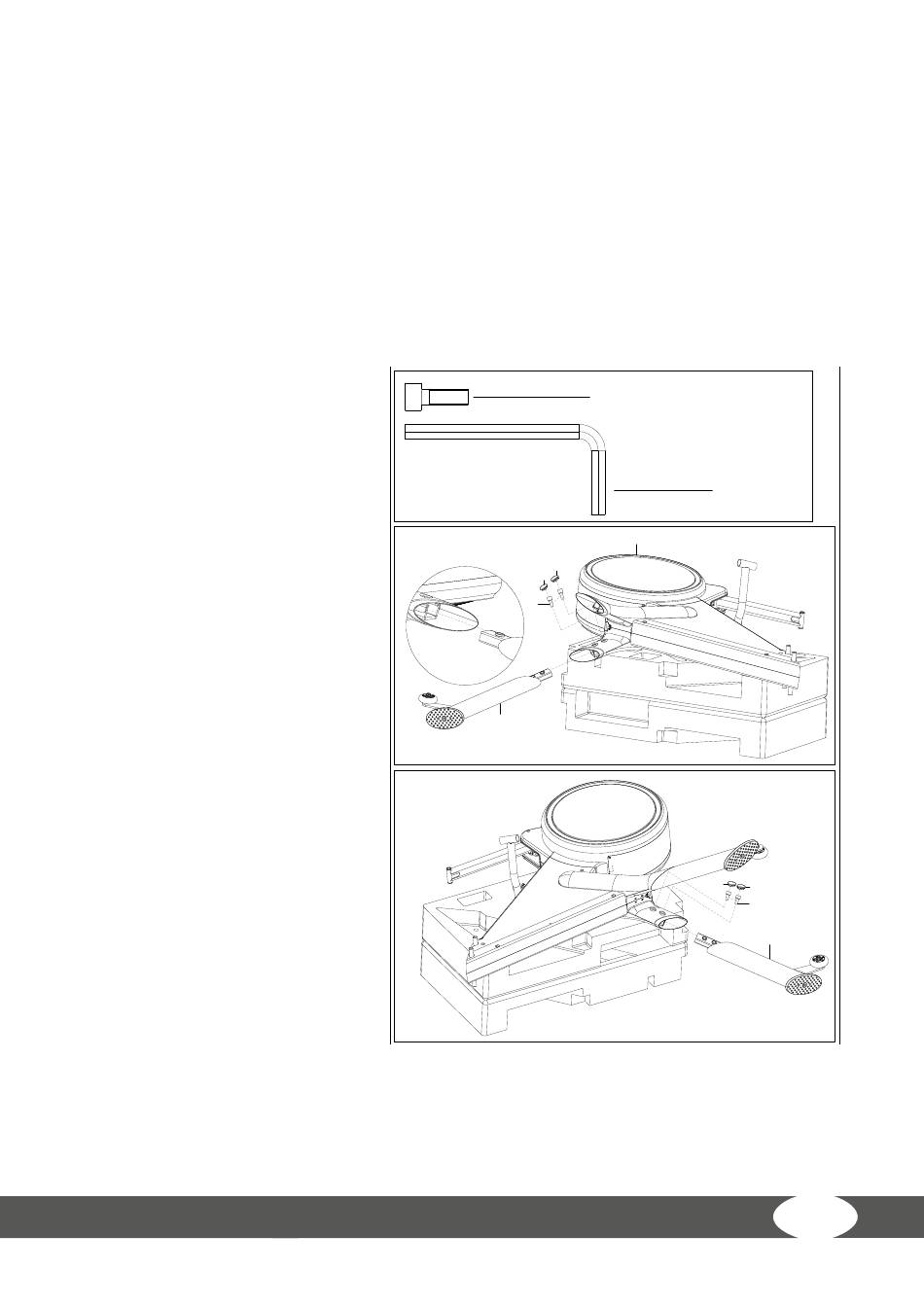

Étape 1 : déballage du rameur
1. Utilisez deux grands morceaux
de polystyrène de l'emballage
pour soutenir le cadre principal
(93).
2. Retirez la sécurité de transport
du cadre principal (93) (fig. 1).
3. Fixez le pied (17R) sur le cadre
principal (93).
4. Fixez le pied (17R) sur le cadre
principal (93) à l'aide d'un boulon
(127), d'un capuchon (128) et
d'un capuchon (129) (fig. 1).
Utilisez à cet effet la clé à vis (D).
5. Retournez le cadre principal (93).
6. Fixez le pied (17L) sur le cadre
principal (93) à l'aide d'un boulon
(127), d'un capuchon (128) et
d'un capuchon (129) (fig. 2).
Utilisez à cet effet la clé à vis (D).
1
128
129
125
17R
2
#125 M10*30*S8 4PCS
#D S8 1PC
93
128
129
125
17L
