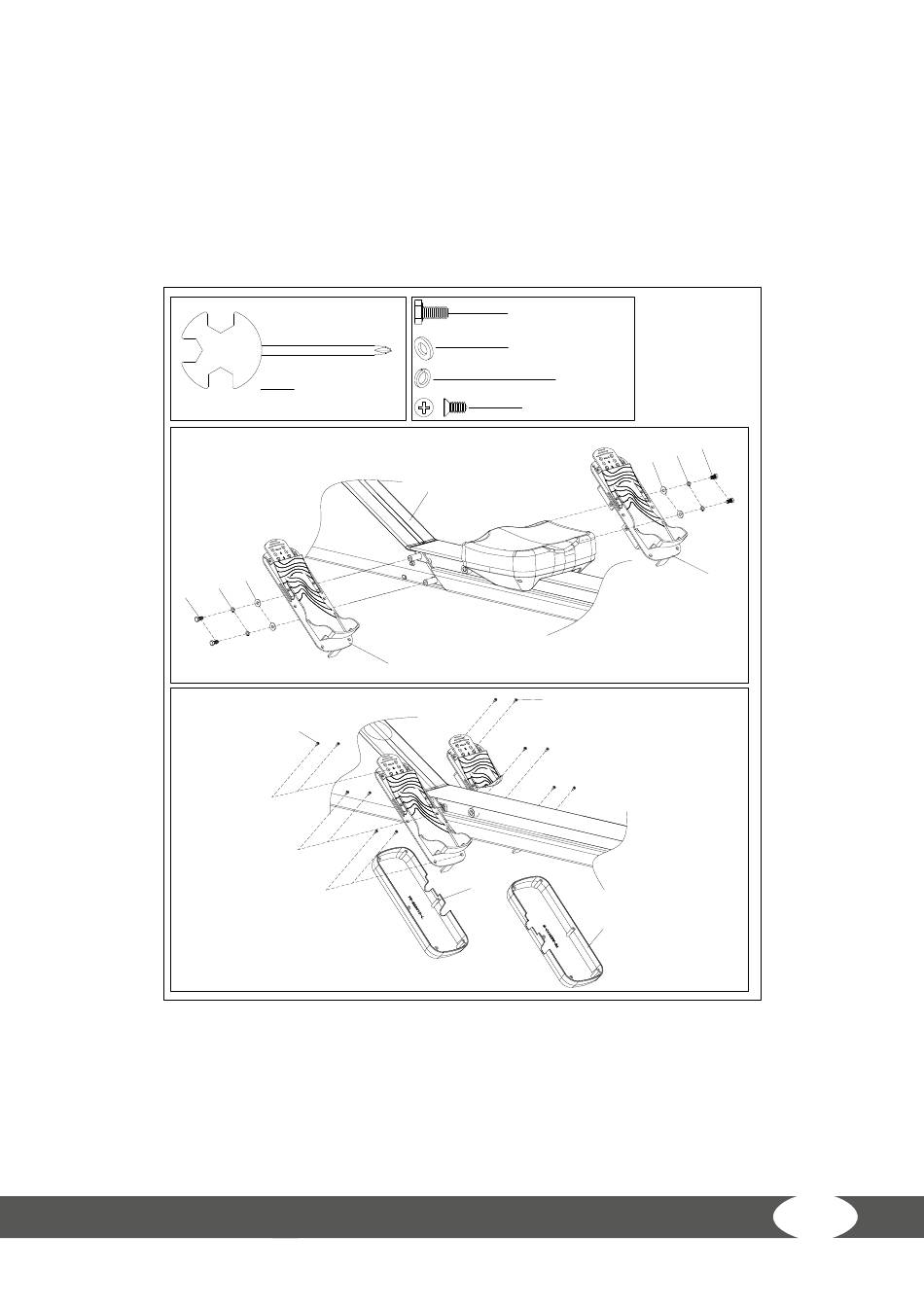

Étape 5 : montage des pédales
1. Fixez les deux châssis de pédales (28L et 28R) sur le cadre principal (93) avec quatre boulons
(24), quatre rondelles élastiques (26) et quatre rondelles entretoises (25).
Utilisez à cet effet la clé à vis (C).
2. Fixez les revêtements de pédales (27L et 27R) sur les châssis de pédales (28L et 28R) à l'aide de
douze vis (29).
25
26
24
#C S13 S14 S15 1PC
93
28L
29
#24 M8*20*S13 4PCS
#25 d8*Φ20*2 4PCS
#26 d8 4PCS
#29 ST4*19 12PCS
25
29
27L
27R
24
26
28R
