Étape 3 : montage du cadre principal
REMARQUE
L
Veillez à ce que le cadre principal (93) et la barre de guidage (43) soient correctement fixés
pendant le montage.

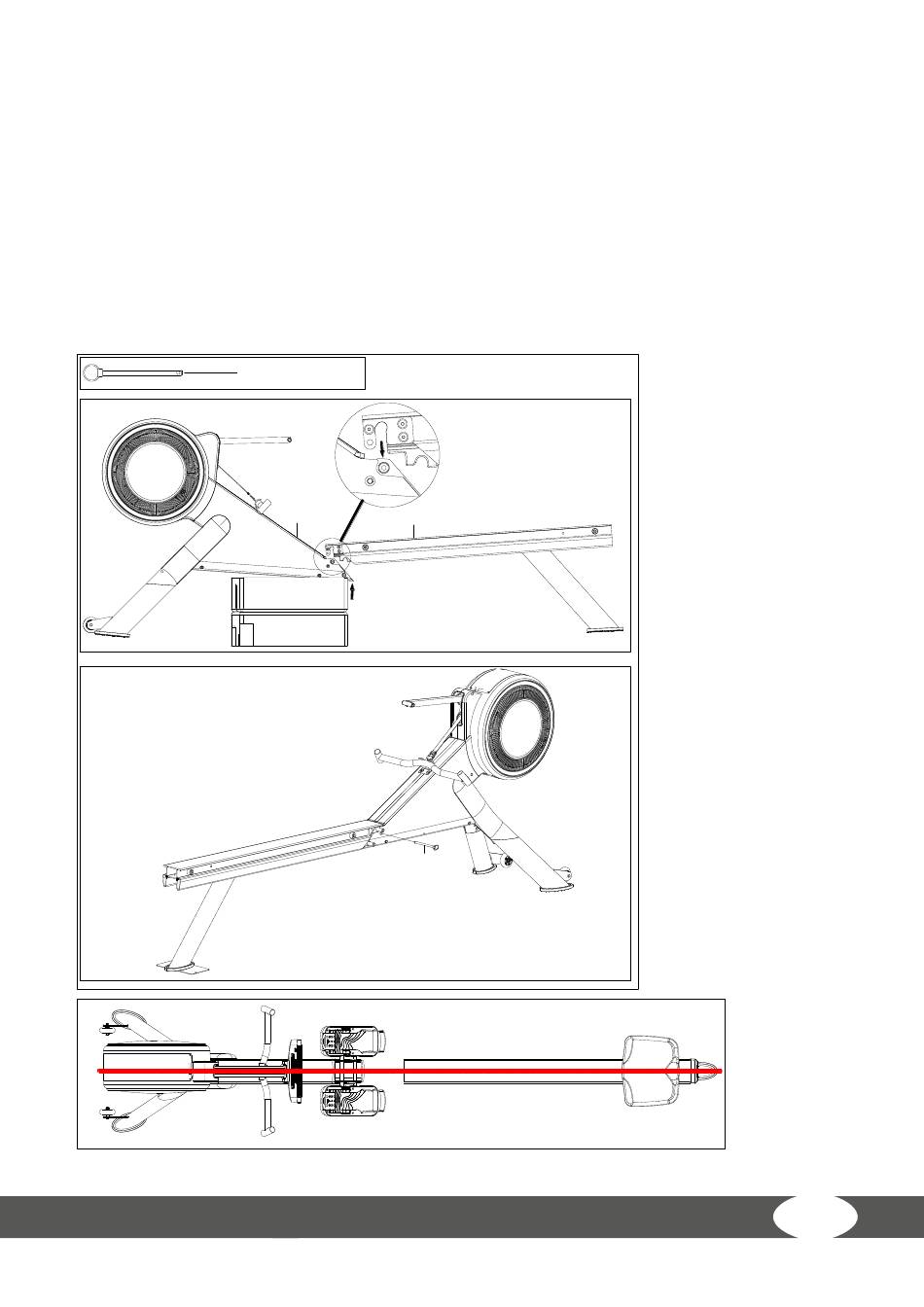

1. Alignez le cadre principal (93) et la barre de guidage (43). (cf. figure)
2. Emboîtez l'une dans l'autre les pièces de raccordement du cadre principal (93) et de la barre de
guidage (43). (cf. figure)
3. Fixez la liaison entre le cadre principal (93) et la barre de guidage (43) avec la goupille de liaison
(37).
#37φ8*115*120 1PC
93
43
37
