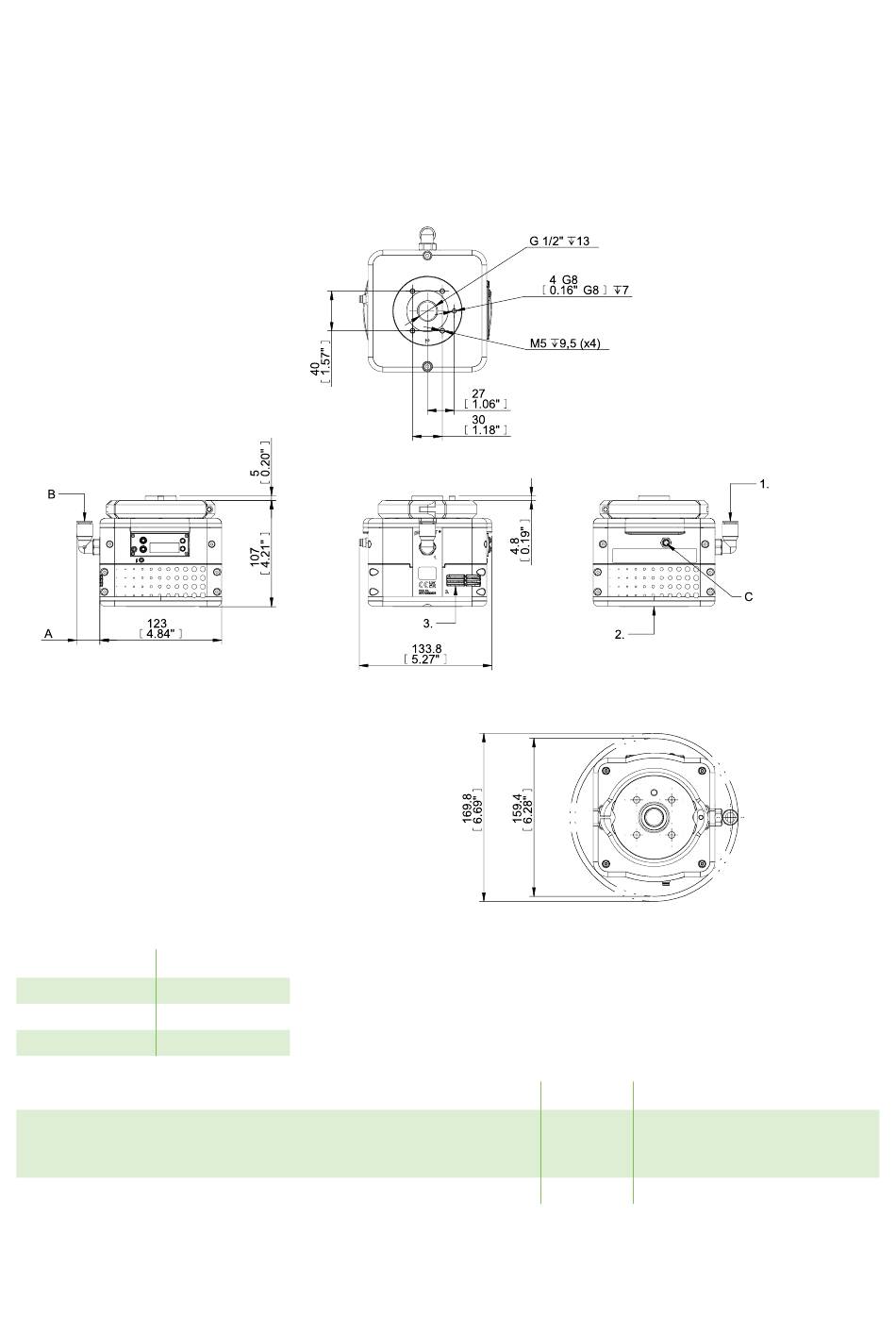

9. Dimensions
COAX®
9.1. 1-2
Localisation
Description
1
Air comprimé
2
Vide
3
Échappement
Description
A - Largeur de l'alimentation en air comprimé pour différents raccor-
dements B
C - Raccordement électrique
Page 46 sur 52
Unité
Valeur
B = Ø6 mm : A = 19,5 [0,77]
mm [po]
B = Ø8 mm : A = 25,75 [1,01]
B = Ø10 mm : A = 23,42 [0,92]
-
Connector M8 8-pin Male
Dimensions
piCOBOT® L General
