Fonctionnement
5. Fonctionnement
Le voyant à LED s'allume dans différentes couleurs et de manière fixe ou clignotante en fonction de la
tâche effectuée. Les deux LED sont situées sur les côtés opposés de piCOBOT® L.
Tâche/Activité
Départ Aspiration
Économie d'énergie active
Inactif
Libération (contre-soufflage actif)
5.1. Interface

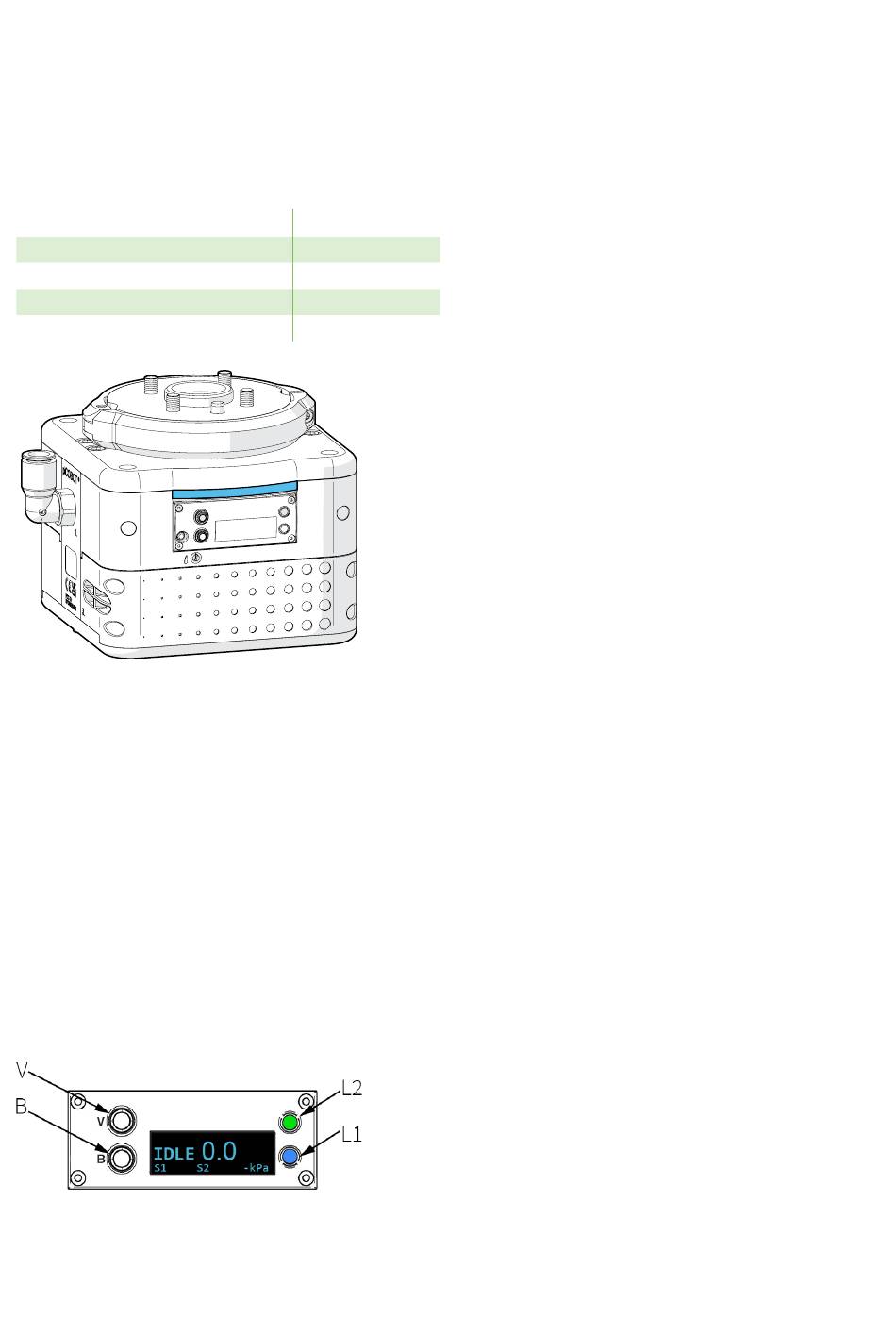

Le site piCOBOT® L comporte deux boutons, un écran OLED et deux diodes vertes et bleues. Dès que
le piCOBOT® L est allumé, le logo Piab s'affiche et peu après l'écran par défaut (voir l'image ci-dessous,
montrant l'état IDLE avec un vide de 0,0 -kPa). Le niveau de vide en temps réel est affiché ici lorsque
l'aspiration est accomplie. L'unité de vide sélectionnée et active est indiquée dans le coin inférieur droit. Un
économiseur d'écran est activé après 3 minutes en l'absence de signal ou lorsque vous travaillez dans les
réglages du menu.
La LED L1 bleue et le mode IDLE (veille) passent sur VAC (aspi) sur l'écran lorsqu'un signal entrant pour
Marche aspiration est obtenu. De même, pour un signal Blow-Off on mais alors la LED verte L2 s'allume
et le commutateur IDLE passe à BO dans l'affichage. Il est également possible d'activer manuellement la
fonction Vacuum on ou Blow-Off on à l'aide des boutons "V"(Vacuum on) et "B"(Blow-Off on) lorsque le
site piCOBOT® L est alimenté en 24V. L'activation du soufflage a toujours la commande sur l'activation de
l'aspiration.
Les informations en bas de l'écran affichent, de gauche à droite, le statut du signal de sortie sur S1,
normalement Présence de pièce (PP) ; S2, normalement Economie d'énergie (ES) obtenu et l'unité de vide
piCOBOT® L General
Couleur
Bleu, clignotant
Bleu, fixe
Vert, fixe
Vert, clignotant
Page 19 sur 52
