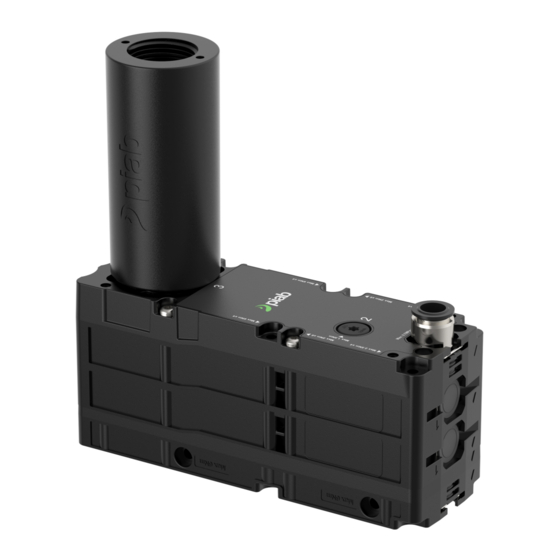

piab piCLASSIC Neo Inline Manuel
Table des Matières
Table des Matières
Manuels Connexes pour piab piCLASSIC Neo Inline
Sommaire des Matières pour piab piCLASSIC Neo Inline

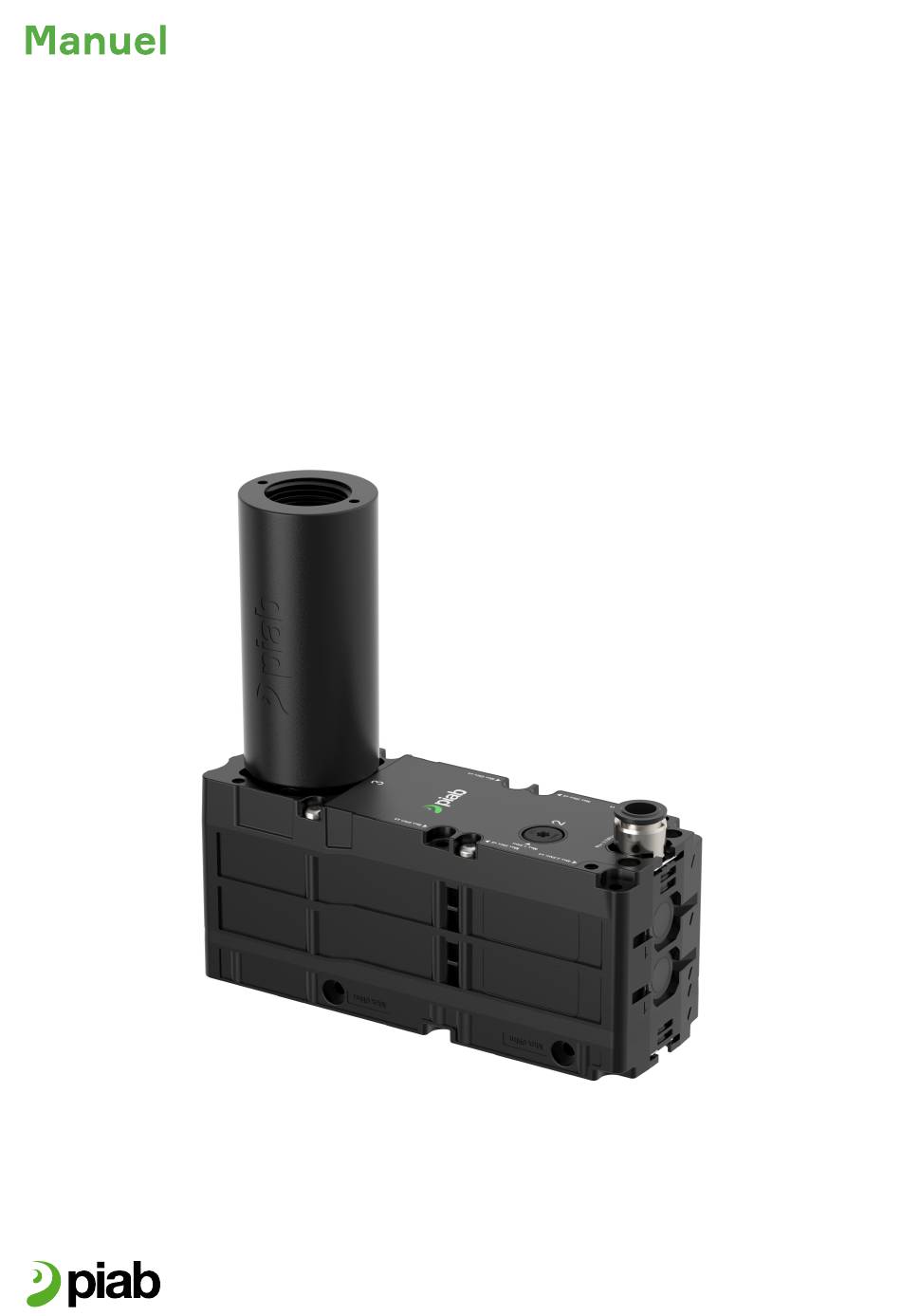

- Page 1 piCLASSIC Neo Inline Vacuum pump...
- Page 2 Ce manuel est disponible dans les langues suivantes sur piab.com Le manuel original est rédigé en anglais. English Français Deutsch Italiano Polski Português (Brasil) Русский Español Svenska Copyright © 2025 Piab AB Spécifications sous réserve de modification sans préavis.
-
Page 3: Table Des Matières
2.3.1. Installation ......................... 7 2.3.2. Maintenance ......................7 2.4. Usage prévu ......................... 7 2.5. Utilisation inadaptée ......................7 3. Introduction à la piCLASSIC Neo Inline ..................9 3.1. Fabricant ..........................9 3.2. Étiquette d’identification ..................... 9 3.3. Aperçu du produit ......................10 4. -
Page 4: Présentation Du Manuel
• Avant de procéder à l’entretien et à la maintenance de l’équipement, étudiez attentivement les parties applicables du manuel. Ce manuel (Réf. 0248193, Rév.01, , ) concerne piCLASSIC Neo Inline. 1.2. Symboles de sécurité utilisés dans le manuel Tenez compte de tous les avertissements, impératifs et autres signes figurant dans ce manuel. Ils ont les significations suivantes : 1.2.1. -
Page 5: Groupe Cible
Sauf indication contraire, les valeurs spécifiées dans ce manuel sont testées à : • Température ambiante : (20 °C ± 3 °C) • Atmosphère standard : (101,3 kPa ± 1,0 kPa) • Qualité de l'air comprimé : DIN ISO 8573-1 class 4 piCLASSIC Neo Inline Page 5 sur 28... -
Page 6: Consignes De Sécurité
être entreprises sous la supervision et l'approbation de l'assembleur final. Piab AB n'est pas responsable de la sécurité d'un système d'aspiration complet avec piCLASSIC Neo Inline. Les étapes requises doivent être entreprises sous la supervision et l'approbation de l'assembleur final. -
Page 7: Installation
• Utilisation de l’appareil si l’échappement est obstrué ou bloqué. • Utilisation de l’appareil si les ports d’aspiration et d’échappement sont bloqués simultanément lorsque l’unité génère du vide. piCLASSIC Neo Inline Page 7 sur 28... - Page 8 Consignes de sécurité • Utilisation de l’appareil dans des applications vitales. Page 8 sur 28 piCLASSIC Neo Inline...
-
Page 9: Introduction À La Piclassic Neo Inline
Chaque unité est identifiée par une étiquette avec des informations d’identification. Pour toute communica- tion avec Piab AB ou les centres de service, toujours se référer aux informations figurant sur l'étiquette et indiquer le code du produit et le numéro de série. -
Page 10: Aperçu Du Produit
Introduction à la piCLASSIC Neo Inline 3.3. Aperçu du produit Figure 1. Aperçu du piCLASSIC Inline. Localisa- Description Remarque tion Raccord d’entrée d’air comprimé G1/4", 1/4" NPT, Push-in Ø8 mm [5/16"], Ø10 mm, ou Ø12 Port alternatif d’air comprimé Port d’aspiration G3/4", 3/4" NPT, G1", montage encastré, ou pré-configura- tion pour adaptateur pivotant Port de détection du vide... -
Page 11: Installation
Installation 4. Installation Avertissement • N'installez pas et ne faites pas fonctionner votre piCLASSIC Neo Inline s'il a été endom- magé pendant le transport, la manipulation ou l'utilisation. Un produit endommagé peut éclater et provoquer des blessures ou des dommages matériels. -
Page 12: Installation Pneumatique
Configurée pour un montage encastré, la pompe peut être montée directement sur une surface plane à l’aide d’une interface à vide, comme illustré dans l’exemple ci-dessous. Figure 3. piCLASSIC Neo Inline monté sur un préhenseur à mousse. 4.2. Installation pneumatique 4.2.1. Caractéristiques pneumatiques ®... -
Page 13: Raccordement
15 [0.59] 19 [0.75] 22 [0.87] 25 [0.98] 32 [1.26] 40 [1.57] 4.2.2. Schémas pneumatiques Figure 5. Schéma pneumatique piCLASSIC Neo Inline : a) Avec clapet anti-retour b) Sans clapet anti-retour Localisation Description Port d’air comprimé Port d’aspiration Échappement piCLASSIC Neo Inline... -
Page 14: Maintenance
• Avant tout travail de maintenance, couper l’alimentation en air comprimé et décharger la pression résiduelle. Le piCLASSIC Neo Inline a été conçu pour minimiser les besoins de maintenance. Pour garantir la sécurité de fonctionnement et les performances du produit, il est fortement recommandé de prendre les mesures suivantes : •... -
Page 15: Nettoyage
Vous pouvez également préparer une solution de détergent doux et d'eau chaude, et utiliser une éponge douce pour essuyer délicatement les composants. Sécher complètement avant d'appliquer de la graisse pour joints toriques sur les joints toriques. piCLASSIC Neo Inline Page 15 sur 28... - Page 16 Remontez la pompe en remettant en place les éjecteurs, le plateau de soupape, les joints et les boîtiers. Fixez-les avec les six vis M4, en utilisant la clé Torx TX20. Couple recommandé : 1,5 Nm [1,1 lb ft], couple maximum : 2 Nm [1,5 lb ft]. Page 16 sur 28 piCLASSIC Neo Inline...
-
Page 17: Pièces De Rechange
Maintenance 5.4. Pièces de rechange piCLASSIC Neo Inline Page 17 sur 28... - Page 18 0249871 Kit de vis piCLASSIC Neo Inline, 1 à3 éjecteurs, pour une pompe 0249872 Kit de vis piCLASSIC Neo Inline, 4 à 6 éjecteurs, pour une pompe 0249873 Kit de pièces de rechange, EC30 8 mm, attache, 5 pièces, NBR 0249874 Kit de pièces de rechange, EC30 10 mm, attache, 5 pièces, NBR...
-
Page 19: Dépannage
à écoulement mensionnées. libre. Filtre à vide contaminé Nettoyer ou remplacer l’élément dans le système de vi- du filtre à vide. de ou la ventouse. piCLASSIC Neo Inline Page 19 sur 28... -
Page 20: Accessoires
Maintenance 5.6. Accessoires Page 20 sur 28 piCLASSIC Neo Inline... - Page 21 Vacuomètre 39 mm Couple maximal pour les vis de montage : 2.5 Nm [1.8 ft-lbf]. Pour les pompes préconfigurées pour l'adaptateur de pivot. Couple maximal pour les vis de montage : 2 Nm [1.5 ft-lbf] piCLASSIC Neo Inline Page 21 sur 28...
-
Page 22: Caractéristiques Techniques
- voir la fiche technique avec capacité de configuration à l'adresse suivante : www.piab.com ** Valeurs pour un éjecteur COAX. Multiplier par le nombre d'éjecteurs. *** Les niveaux sonores sont mesurés sur une pompe équipée d'un silencieux. Page 22 sur 28 piCLASSIC Neo Inline... -
Page 23: Dimensions
Dimensions 7. Dimensions Figure 10. Dimensions, piCLASSIC Neo Inline. Localisation Description Port d’air comprimé Position du port alternatif d’air comprimé Port d’aspiration Port de détection du vide Échappement Position d'échappement alternative. Branché. piCLASSIC Neo Inline Page 23 sur 28... - Page 24 3/4 "NPT↧15 [0.59"] B↧C G1"↧15 [0.59"] Adaptateur de filtre : N/A G1/4"↧15 [0.59"] D↧E 1/4 "NPT↧15 [0.59"] Ø8 [5/16"] Ø10 Ø12 Ø8 : 7 [0.28"] Ø10 : 7 [0.28"] Ø12 : 15 [0.59"] Page 24 sur 28 piCLASSIC Neo Inline...
-
Page 25: Garantie
Le Vendeur n’est pas responsable du coût de l’installation des pièces de rechange ou des composants de tout Produit dans tout produit ou équivalent du Client. Les présentes Conditions générales s’appliquent à tout produit réparé ou remplacé par le Vendeur. piCLASSIC Neo Inline Page 25 sur 28... -
Page 26: Recyclage Et Élimination
9.1. Démontage Lorsque l’appareil atteint la fin de son cycle de vie, le recyclage partiel des matériaux est conseillé. Vous trouverez le document de démontage complet sous Téléchargements pour piCLASSIC Neo Inline à l’adresse www.piab.com. Page 26 sur 28 piCLASSIC Neo Inline... - Page 28 +1 828 327 2290 +1 828 327 2290 info-usa@piab.com info-usa@piab.com – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group – A brand by Piab Group Réf. 0248193, Rév.01, , Consignes originales.
