3.3. Aperçu du produit

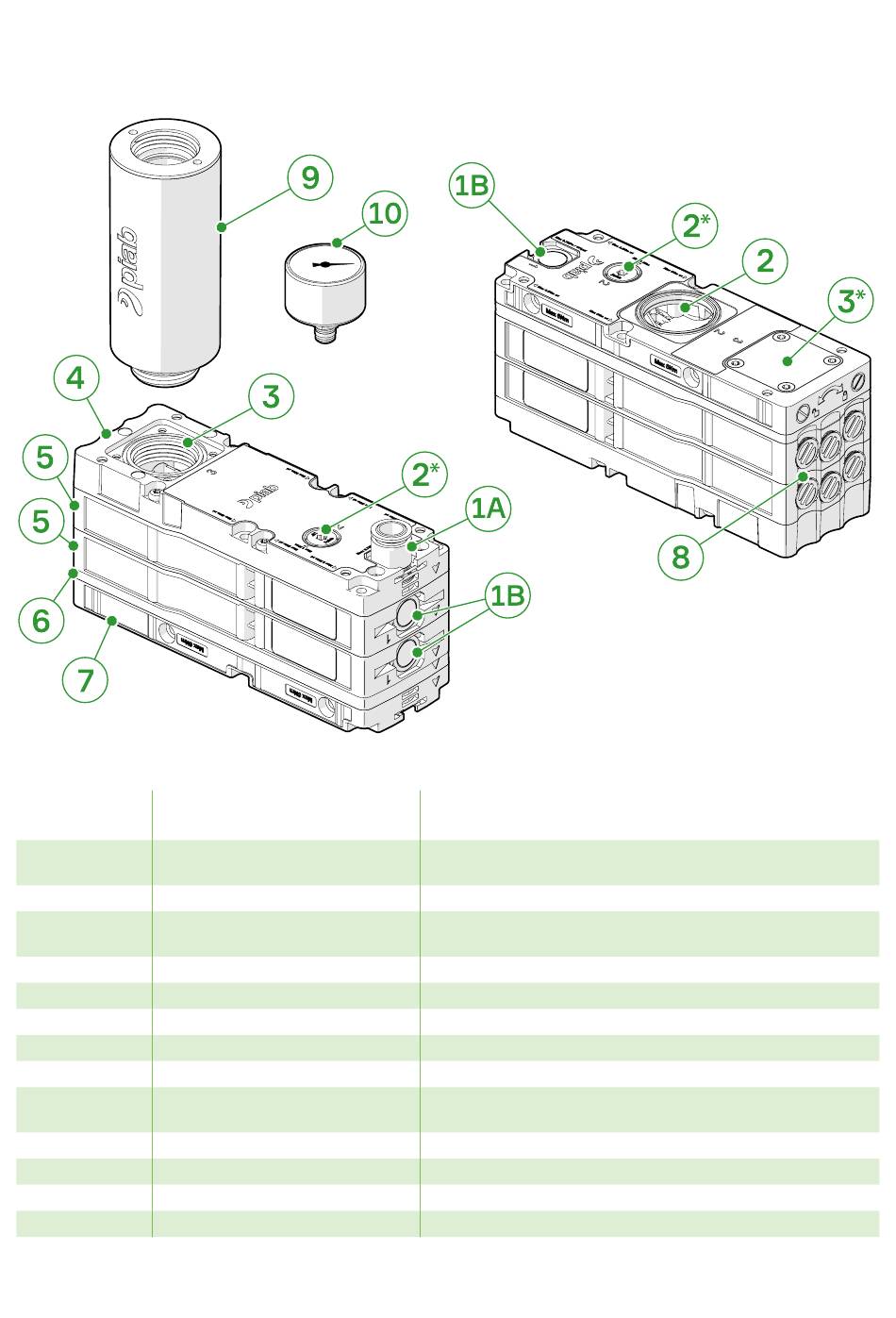

Figure 1. Aperçu du piCLASSIC Inline.
Localisa-
Description
tion
1A
Raccord d'entrée d'air comprimé
1B
Port alternatif d'air comprimé
2
Port d'aspiration
2*
Port de détection du vide
3
Port d'échappement
3*
Port d'échappement alternatif
4
Plaque de liaison en ligne
5
Boîtier, intermédiaire
6
Plaque de vanne
7
Plaque de liaison
8
Éjecteurs
9
Silencieux
10
Vacuomètre
Page 10 sur 28
Introduction à la piCLASSIC Neo Inline
Remarque
G1/4", 1/4" NPT, Push-in Ø8 mm [5/16"], Ø10 mm, ou Ø12
mm
G3/4", 3/4" NPT, G1", montage encastré, ou pré-configura-
tion pour adaptateur pivotant
1/8" NPSF
G1" femelle
G1" femelle. La connexion est branchée.
Jusqu'à trois éjecteurs.
Comprend deux clapets anti-retour et un clapet anti-retour
en option.
®
Éjecteurs COAX
MIDI, type Xi, Si ou Pi, ou aveugle.
En option.
En option.
piCLASSIC Neo Inline
