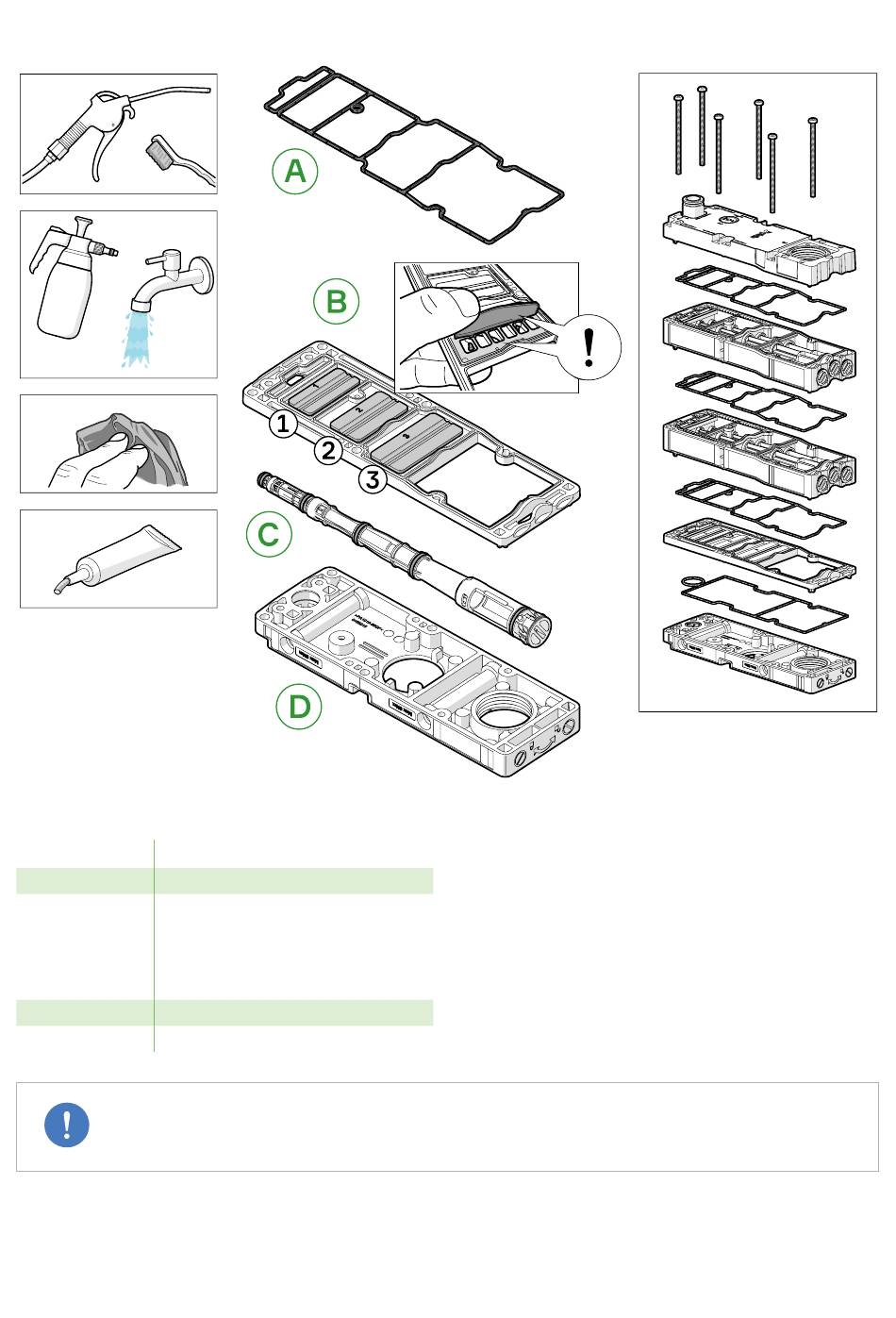

Figure 9. Nettoyage de la pompe.
Désignation Pièces pour maintenance
A Joints
B Plaque de vanne avec :
1 : clapet anti-retour (en option)
2 et 3 : clapets anti-retour
C Éjecteurs
D Plaques de raccordement/Boîtiers
Avis
S'assurer de nettoyer les surfaces d'étanchéité.
Remontez la pompe en remettant en place les éjecteurs, le plateau de soupape, les joints et les boîtiers.
Fixez-les avec les six vis M4, en utilisant la clé Torx TX20. Couple recommandé : 1,5 Nm [1,1 lb ft], couple
maximum : 2 Nm [1,5 lb ft].
