Installation Pneumatique; Caractéristiques Pneumatiques - Piab Piclassic Neo Inline Manuel

Configurée pour un montage encastré, la pompe peut être montée directement sur une surface plane à
l'aide d'une interface à vide, comme illustré dans l'exemple ci-dessous.

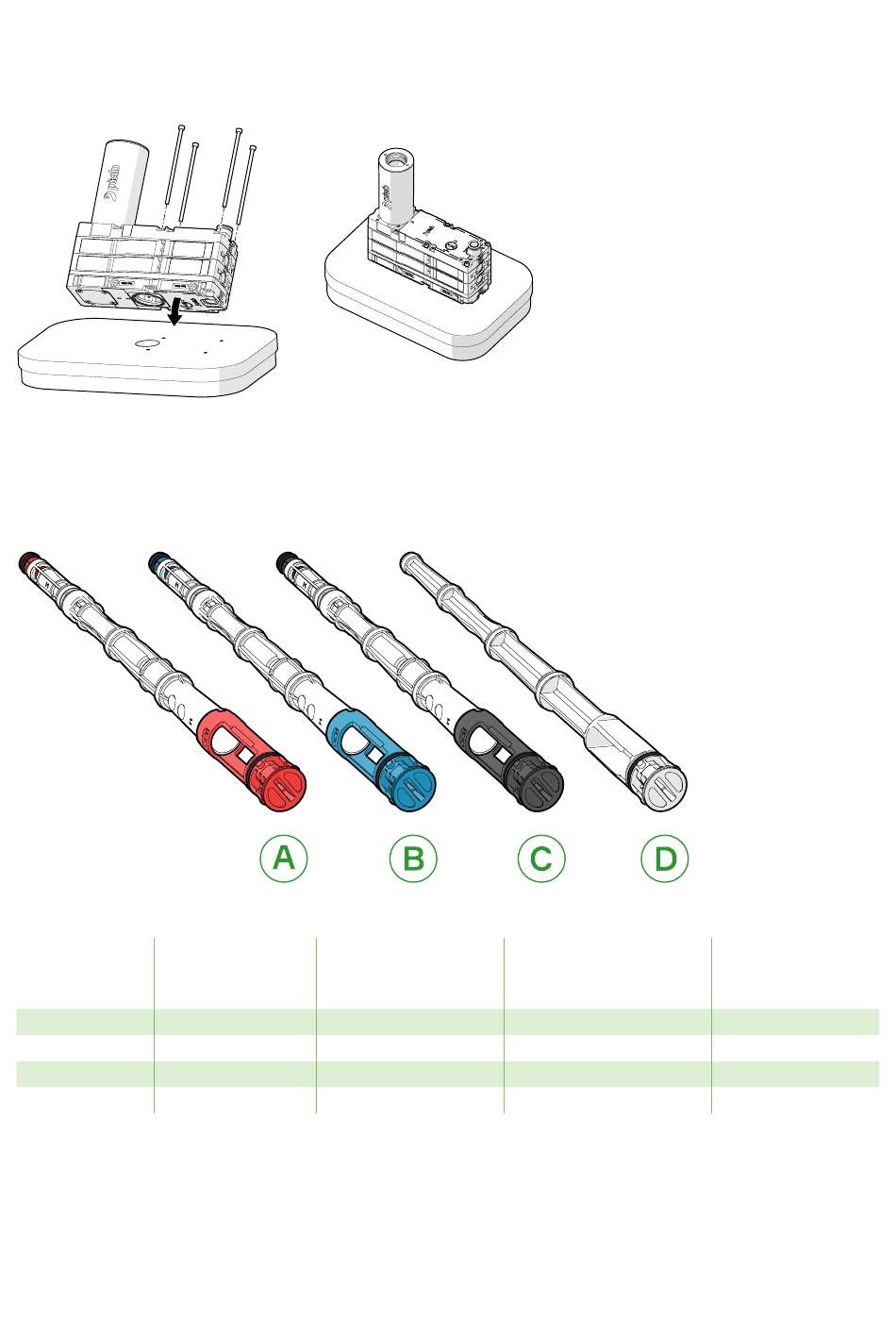

Figure 3. piCLASSIC Neo Inline monté sur un préhenseur à mousse.
4.2. Installation pneumatique
4.2.1. Caractéristiques pneumatiques
Figure 4. Les différents types d'éjecteurs COAX
Désignation Type d'éjec-
teur COAX
A (rouge) Xi40-3
B (Bleu) Si32-3
C (Noir) Pi48-3
D (Gris) Aveugle
Page 12 sur 28
®
Pression d'ali-
®
mentation max.
MPa [psi]
0.7 [101.5]
0.7 [101.5]
0.7 [101.5]
-
Pression d'alimen-
tation, optimale
MPa [psi]
0.45 [65]
0.6 [87]
0.31 [45]
-
Installation
Niveau de vide
max. -kPa
95 [28.1]
75 [22.2]
90 [27]
-
piCLASSIC Neo Inline
