Installation

4. Installation
Avertissement
• N'installez pas et ne faites pas fonctionner votre piCLASSIC Neo Inline s'il a été endom-
magé pendant le transport, la manipulation ou l'utilisation. Un produit endommagé peut
éclater et provoquer des blessures ou des dommages matériels.
• Avant d'utiliser le produit, veuillez lire les consignes de sécurité pour garantir un fonction-
nement sécurisé du produit.
4.1. Installation mécanique

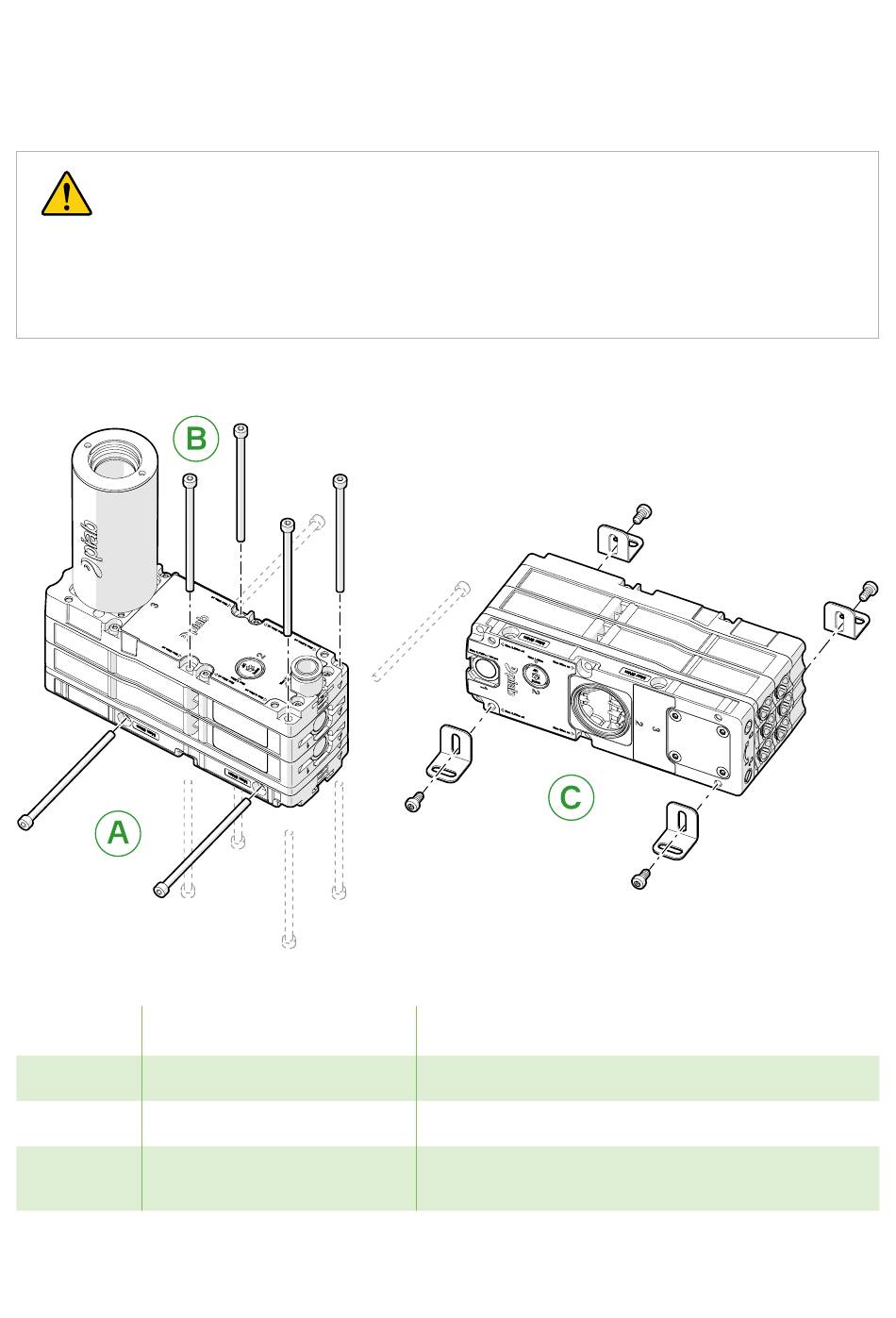

Figure 2. Options de montage, piCLASSIC Neo Inline.
Option de Description
montage
A Schéma de trous à 2 points pour
un montage latéral
B Schéma de trous à 4 points pour
un montage vertical
C Montage avec supports
piCLASSIC Neo Inline
Remarque
Vis non incluses. Taille du trou Ø5,2 mm [0.2 in] et couple
max. 6 Nm [4.4 lb-ft].
Vis non incluses. Taille du trou Ø5,2 mm [0.2 in] et couple
max. 6 Nm [4.4 lb-ft].
Les supports peuvent être commandés en tant qu'acces-
soires. Taille du trou Ø4,2 mm [0.17 in] et couple max. 2.5
Nm [1.8 lb-ft].
Page 11 sur 28
