Installation
Avis
• L'air comprimé utilisé doit être d'une qualité conforme à la classification ISO 8573-1:2010
[7:4:4].
• Lorsque vous travaillez dans des environnements où la poussière, la saleté et des particu-
les plus grosses pourraient bloquer le module d'éjecteur et entraver les performances, il
est recommandé d'utiliser le piCLASSIC Neo Inline avec des filtres de vide externe.
Diamètre minimum recommandé pour les tuyaux (mm) [pouces], diamètres intérieurs. Applicable aux tuyaux
d'une longueur maximale de 2 m [6,7 ft]. Il est important que la pression d'alimentation correcte atteigne la
connexion d'entrée d'air comprimé.

Raccordement

1 Air comprimé
2 Vide
3 Échappement
4.2.2. Schémas pneumatiques

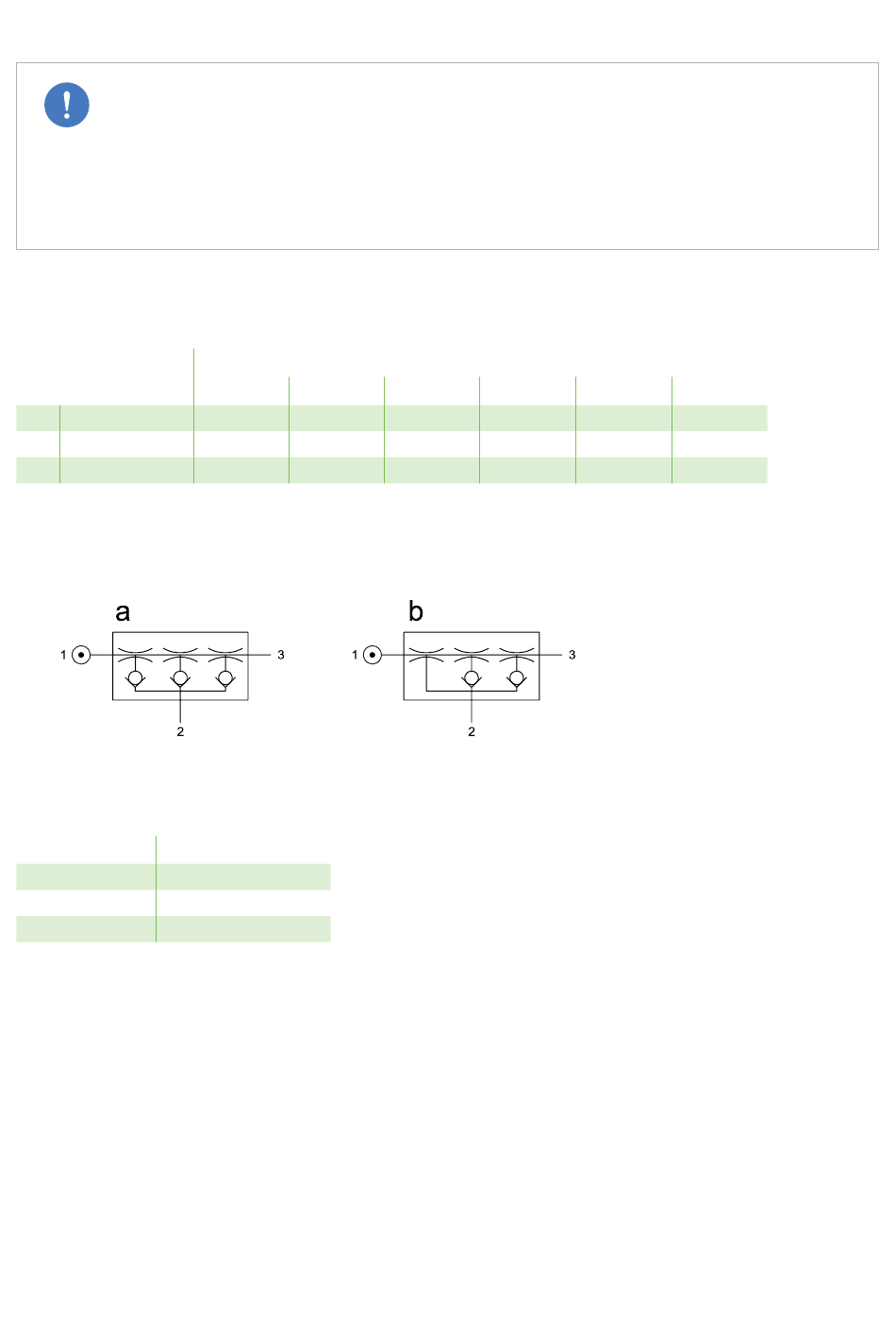

Figure 5. Schéma pneumatique piCLASSIC Neo Inline : a) Avec clapet anti-retour b) Sans clapet anti-retour
Localisation Description
1 Port d'air comprimé
2 Port d'aspiration
3 Échappement
piCLASSIC Neo Inline
Nombre d'éjecteurs COAX
1 2
6 [0.24] 6 [0.24]
12 [0.47] 15 [0.59]
15 [0.59] 19 [0.75]
®
de type Si32-3, Xi40-3 et Pi48-3
3 4
8 [0.31] 8 [0.31]
19 [0.75] 22 [0.87]
22 [0.87] 25 [0.98]
5 6
10 [0.39] 10 [0.39]
25 [0.98] 32 [1.26]
32 [1.26] 40 [1.57]
