VARMAX 2 - Installation, Utilisation et Entretien
C. RACCORDEMENT ÉLECTRIQUE CLIENT
BX2
Gnd
BX3
Gnd
B3
Gnd
B9
Gnd
Entrée analogique
}
H1
0...10V
Gnd
variante : commande
0-10V pour la
commande Modbus
veuillez shunter H1
}
Option : contact
H5
Gnd
M/A de sécurité
L
N L3
N
L3 L
QX2
QX3
Alimentation secteur
230 VAC 50 Hz
D. PROCÉDURE SPÉCIFIQUE DE MISE EN ROUTE
"
Effectuer le montage et les raccordements électriques des accessoires.
"
Effectuer la mise en route de la chaudière seule.
"
Réaliser le débridage de la puissance et de la température maximale chaudière (voir "5.1.
Débridage de la chaudière", page 48.)
Page 96 /168

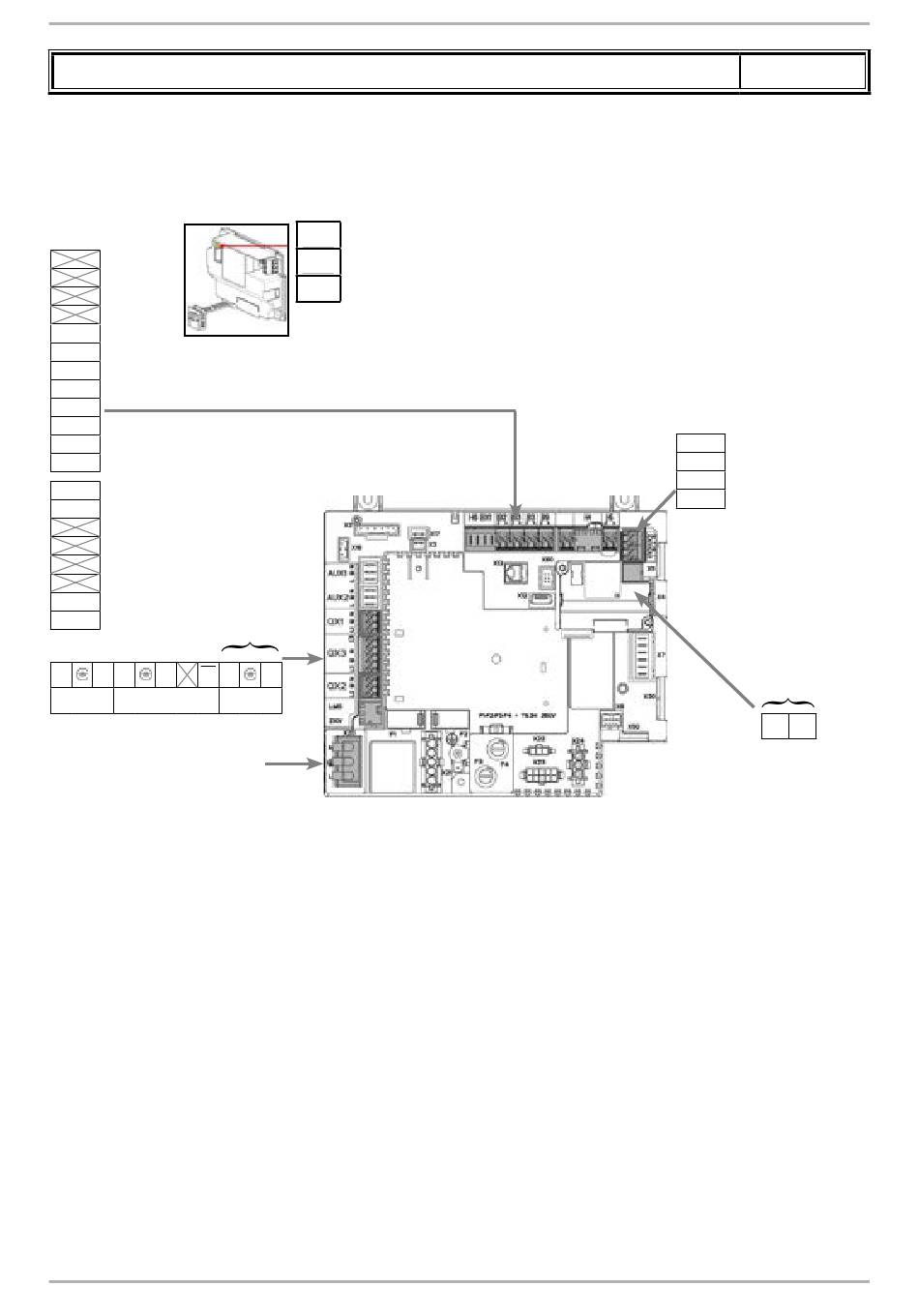

Schéma : VX111
A+
Variante Modbus :
B-
automate client
Ref
Report
d'alarme
N
QX1
Dans le cas du raccordement
d'un système de gestion externe
(ex : automate), ou d'une pompe
à commande 0-10V (chaudière,
circuit de chauffage et/ou ECS),
se reporter au § 9.4 pour les
paramétrages spécifiques).
page 2 / 5
Gnd
UX2
Gnd
UX3
Variante
Bus LPB
MB DB
Variante pilotage LPB
depuis automate MB-DB
00U0724330-B
