VARMAX 2 - Installation, Utilisation et Entretien

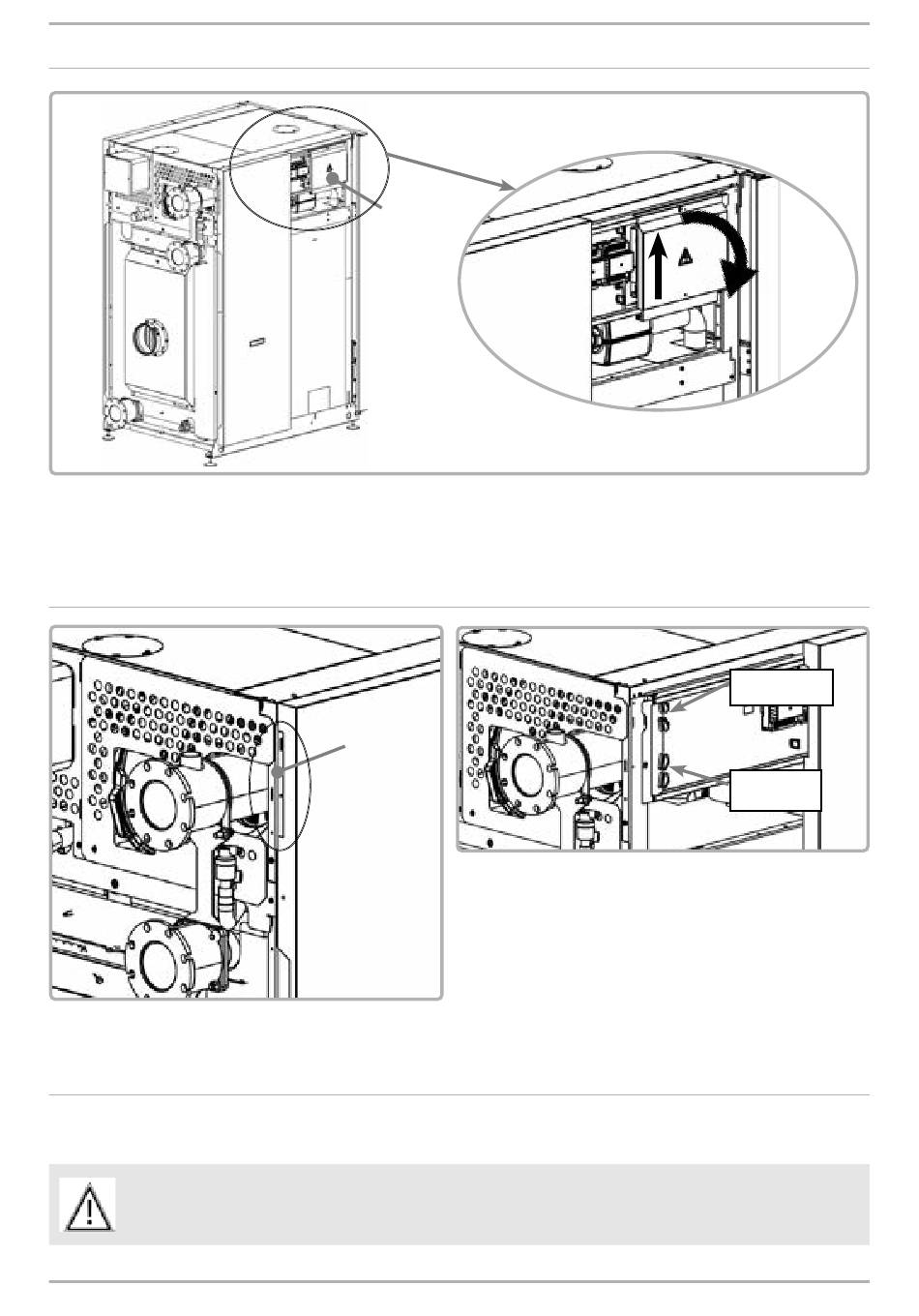

4.13.1. Tableau de commande
Le tableau de commande se situe coté avant gauche de la chaudière.
Pour y accéder, enlever le panneau d'habillage latéral gauche, avant, puis lever le capot
et le faire pivoter vers le bas.
4.13.2. Passage de câbles
figure 28 - Passages câbles électriques
4.13.3. Raccordement aux borniers du contrôleur de chaudière
ATTENTION :
Page 44 /168
Capot
figure 27 - Ouverture coffret électrique
Découpe pour
passage de
câbles
Pour le raccordement du contrôleur de chaudière, veuillez-vous reporter à la
notice d'installation et d'utilisation de celui-ci.
Pour le raccordement du connecteur d'alimentation générale,
respecter le schéma de câblage en particulier les polarités phase,
neutre et terre.
• Les serre câbles supérieurs doivent être réservée
aux raccordements signaux (sondes, bus de
communication, etc).
• Les serre câbles inférieurs sont dédiés aux
raccordements de puissance (alimentation
chaudière, report d'alarme ou commande de
circulateurs).
Courants faibles
(sondes / bus)
Courants forts
(alimentation)
00U0724330-B
