VARMAX 2 - Installation, Utilisation et Entretien

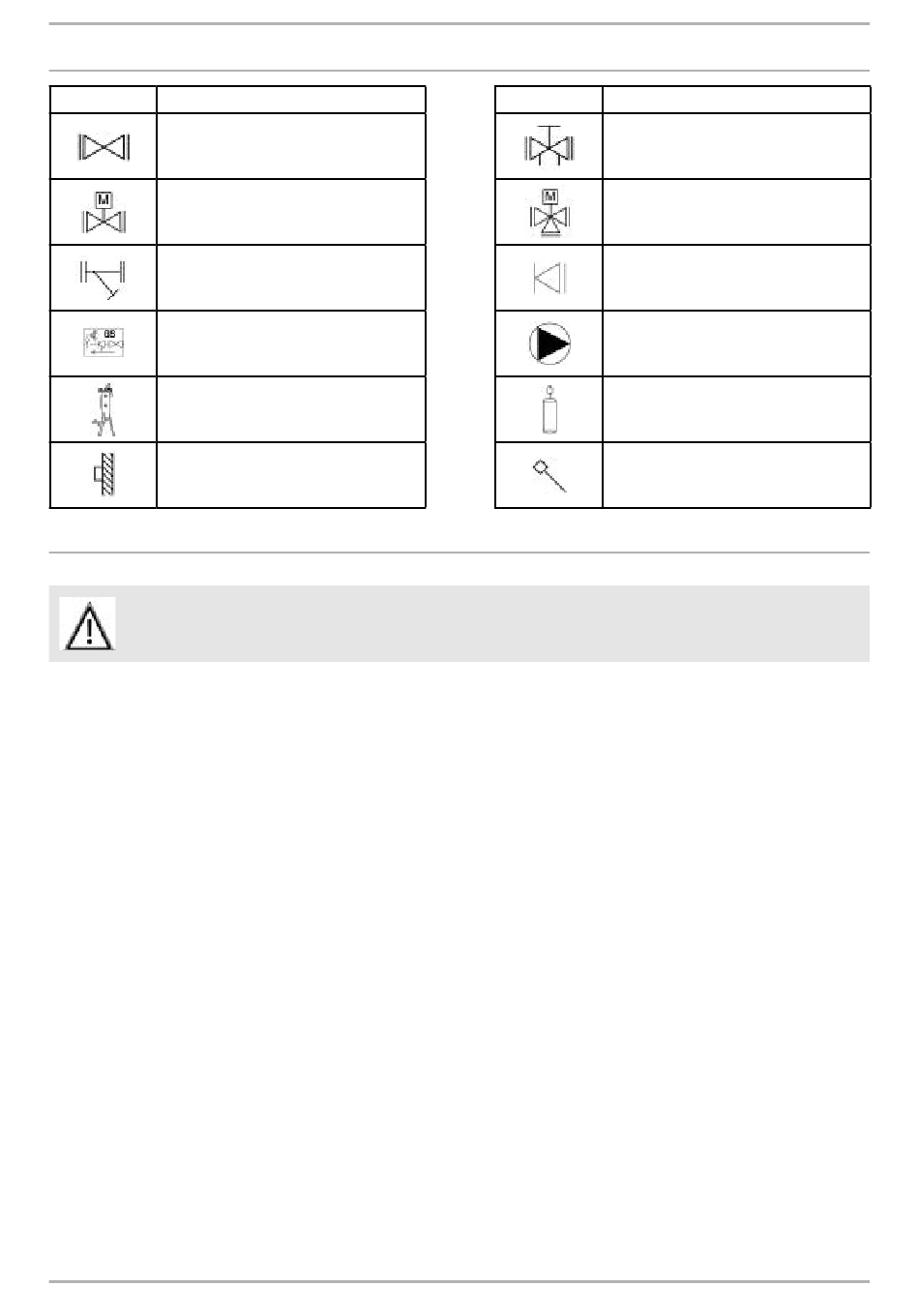

9.2. Symboles utilisés dans les schémas
Symbole
Vanne d'isolement ouverte
Vanne 2 voies motorisée
Filtre
Groupe de sécurité
Pot à boues
Sonde extérieure
9.3. Liste des schémas
ATTENTION :
CHAUDIÈRE SEULE ................................................................................................................71
1 réseau chauffage direct, ou régulation secondaire existante non communicante VX100 - VX101 ................. 71
Production ECS avec Rubis EVO et ballon de stockage sanitaire VX100 Bis - VX100 Ter .............................. 75
Production ECS de type Hygiatherm avec Rubis EVO VX103 Bis - VX103 Ter ............................................... 80
3 réseaux régulés avec ou sans production d'ECS VX102 - VX112 .................................................................. 85
1 réseau régulé par vanne trois voies, et production d' ECS VX110 .................................................................. 91
Réseaux secondaires par régulation existante communicant par bus LPB ou 0...10V VX111 .......................... 95
1 réseau régulé par vanne trois voies, 1 circuit direct avec talon bas 60°C VX113 ......................................... 100
1 réseau régulé par vanne trois voies, 1 circuit consommateur avec température et débit constants VX120 . 104
CASCADE DE CHAUDIÈRES................................................................................................108
1 réseau direct, pas de communication avec le secondaire ............................................................................. 108
VX200 - VX201
1 réseau régulé par vanne trois voies, production d'ECS ou 1 circuit direct avec température et débit constants
113
VX210 - VX220
Réseaux secondaires régulés par régulateur externe communicant par bus LPB ou 0...10V ou Modbus ...... 119
VX211
3 ou 4 réseaux régulés par vanne trois voies, avec ou sans production d'ECS .............................................. 125
VX202 - VX212
Page 70 /168
Fonction
Fonctionnement en température constante avec débit variable et
production d'ECS instantanée en direct sur échangeur à plaques sans
ballon tampon interdits.
Symbole
Vanne d'équilibrage
Vanne 3 voies motorisée
Clapet anti-retour
Pompe
Purgeur
Sonde température
Fonction
