4.13.4. Raccordement du (des) module(s) d'extension AVS75 (accessoire optionnel)
figure 29 - Localisation AVS75
4.13.5. Raccordement du module de communication LPB OCI345 (accessoire optionnel)
4.13.6. Raccordement du module de communication OCI351 (accessoire optionnel)
4.13.7. Fusibles
05/03/2025

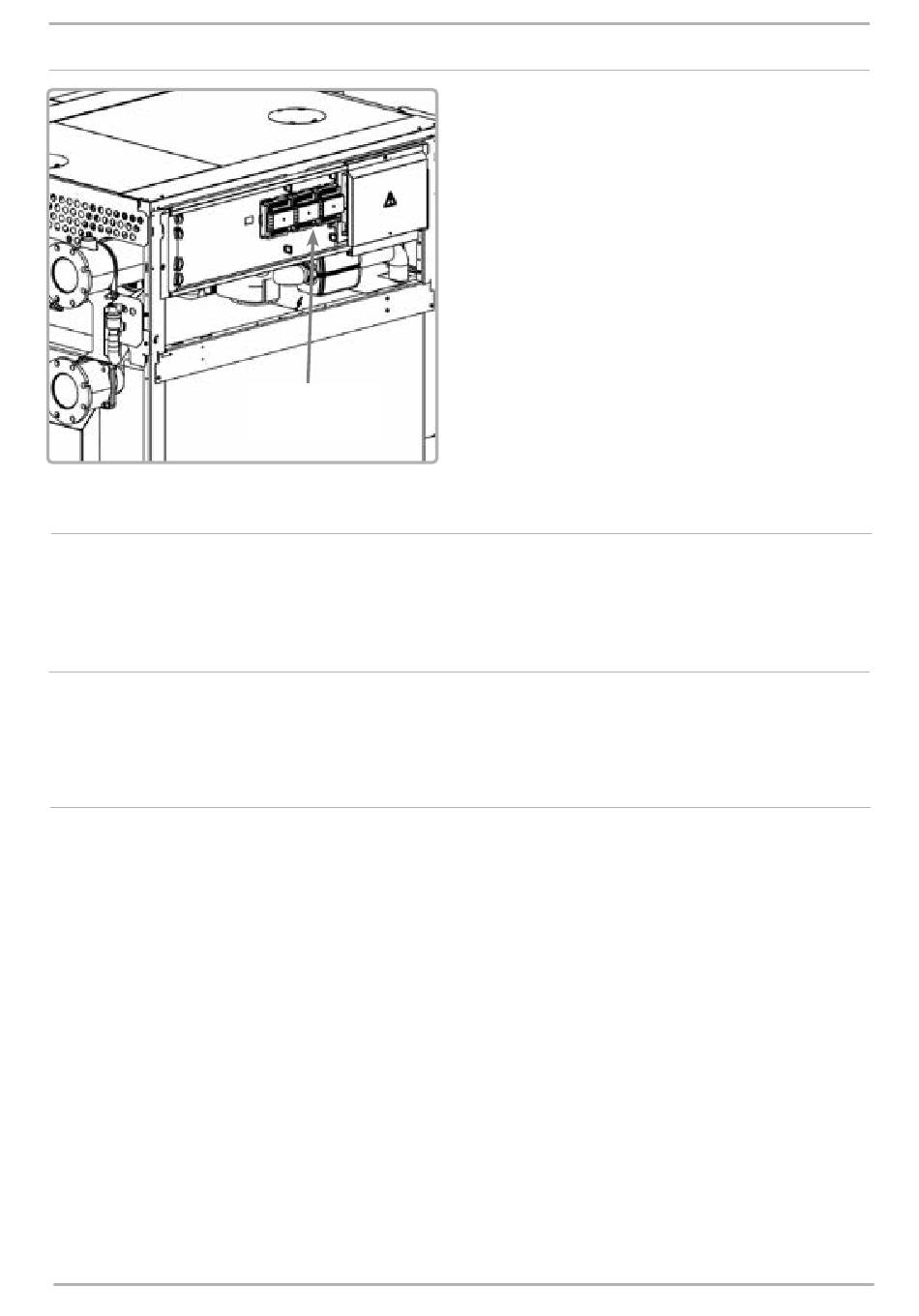

Emplacement AVS75
(derrière les panneaux
d'habillage gauche)
Pour l'installation du module OCI345 (à fixer sur le contrôleur de chaudière
NAVISTEM B4000), veuillez-vous reporter à la notice fournie avec l'accessoire
(référence 059752).
Pour l'installation du module OCI351 (à fixer sur le contrôleur de chaudière
NAVISTEM B4000), veuillez-vous reporter à la notice fournie avec l'accessoire
(référence 082733).
La chaudière VARMAX 2 est équipée de 4 fusibles situés sur le contrôleur
de chaudière (se reporter à l'étiquette du capot de protection pour leurs
localisations et leur caractéristique).
3 fusibles de rechange sont également disponibles sur le contrôleur de
chaudière.
VARMAX 2 - Installation, Utilisation et Entretien
Retirez les 2 panneaux d'habillage, coté gauche
de la chaudière.
Pour l'installation du (des) module(s) AVS75 (3
maxi), veuillez-vous reporter à la notice fournie
avec l'accessoire (référence 059751).
