4.3. Mise en place de la chaudière
Vue de dessus :
Arrière
A
Avant

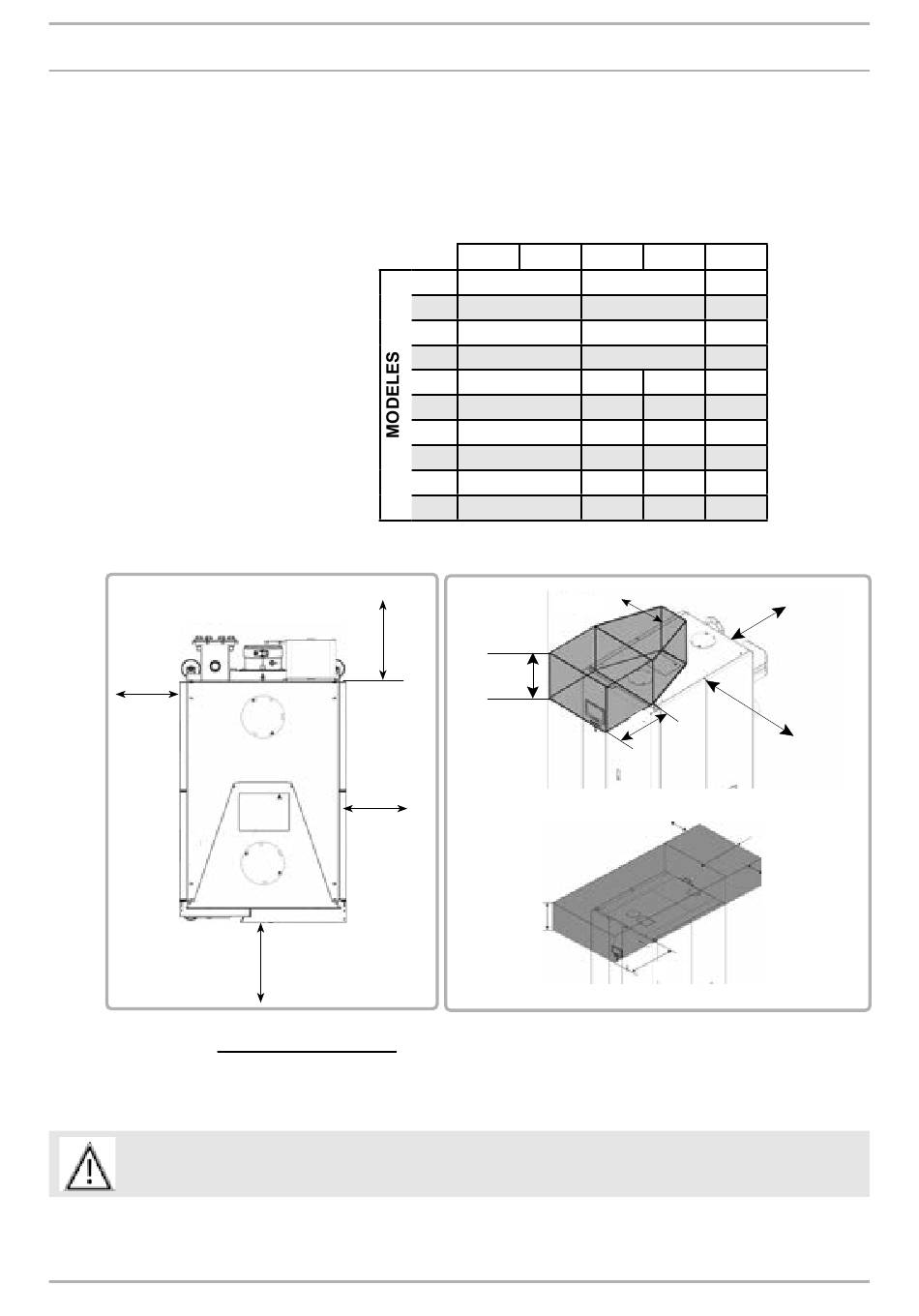

figure 3 - Dégagements périphériques
sans limitation de hauteur
ATTENTION :
Page 20 /168
Les chaudières VARMAX 2 ne doivent pas être installées sur une surface
inflammable (plancher bois, revêtement de sol plastique, etc.).
Distances recommandées par rapport aux murs et au plafond :
Des dégagements suffisants seront prévus afin de permettre des interventions
aisées sur les chaudières.
Les valeurs minimales (en mm) sont indiquées § figure 3 et 4 dans le tableau
ci-dessous.
* D'après le DTU 65.4, un espace de 500 mm doit être réservé sur les côtés
de la chaudière.
D
B
C
La zone H au dessus de la chaudière doit rester libre de tout obstacle
pour les visites du brûleur et démontage de la rampe brûleur pour
nettoyage.
Il est important de laisser également un espace libre de 2 cm au-dessus
des panneaux latéraux, pour permettre leur démontage et remontage.
Ces valeurs ne sauraient être substituées aux exigences réglementaires
spécifiques.
A*
B*
120
450
140
450
180
450
225
450
275
450
320
450
390
450
450
450
525
450
600
450
Modèles 120 à 450 :
H
Modèles 525 à 600 :
H
figure 4 - Dégagements spécifiques nécessaires aux
opérations d'entretien du brûleur
C
D
H
500
150
500
150
500
240
500
240
600
500
263
600
500
263
700
500
427
700
500
427
700
500
427
700
500
427
A
D
B
C
A
D
B
C
