450 mm
maxi
ø
F
L1

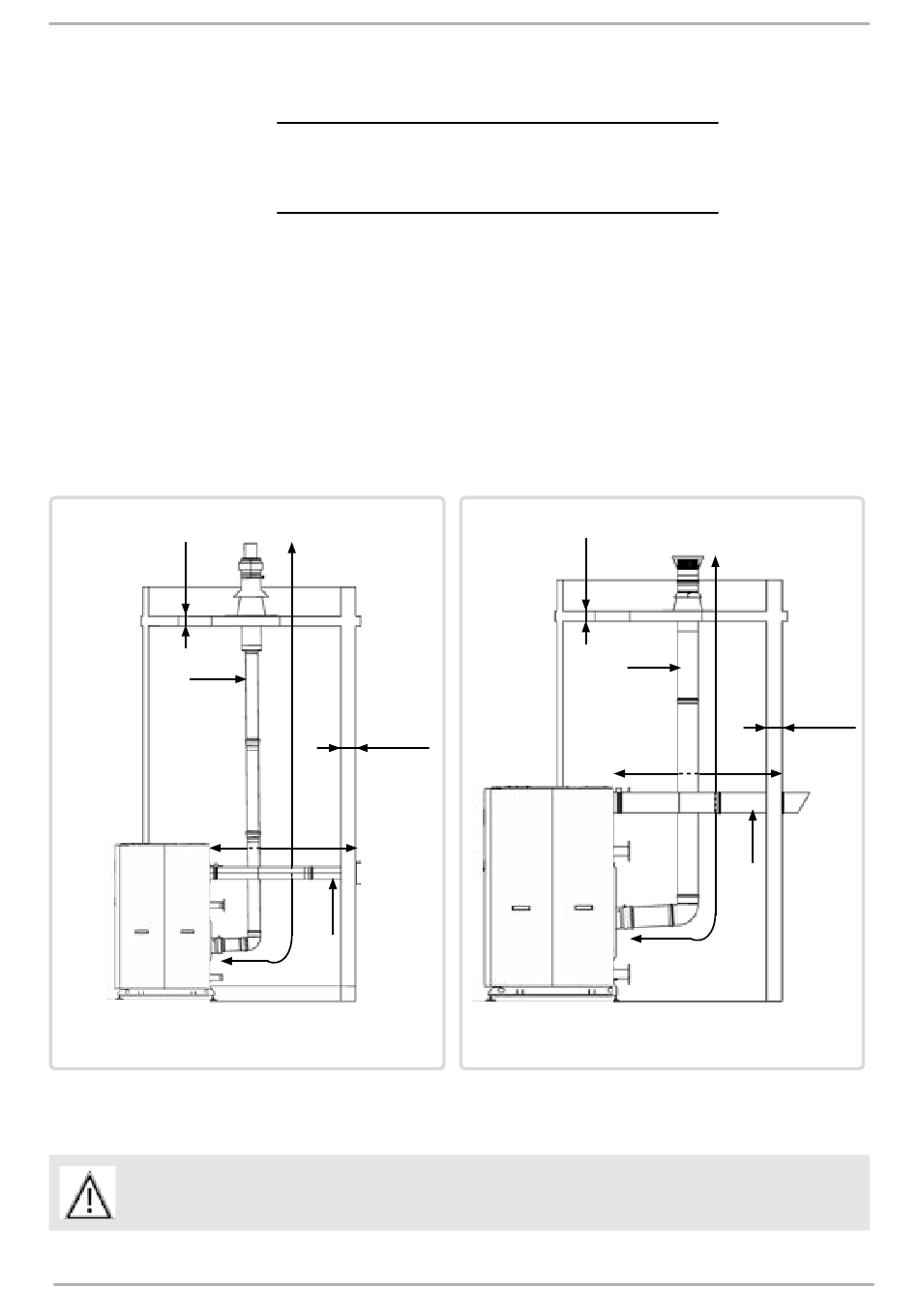

figure 22 - Raccordement type C53
(VARMAX 2 modèles 120 à 225)
IMPORTANT :
05/03/2025
De plus, dans le calcul des longueurs des conduits, il faut tenir compte des
équivalences suivantes :
Pour des conduits de diamètres 150 mm et 160 mm :
- Coude à 90° = 1,5 m de conduit droit
- Coude à 45° = 0,8 m de conduit droit
Pour des conduits de diamètres 180 mm et 250 mm :
- Coude à 90° = 2 m de conduit droit
- Coude à 45° = 1,1 m de conduit droit
L'implantation du terminal fumée doit respecter les règles du § Chapitre 4.10.4,
page 35.
Respecter une pente minimale de 3° vers la chaudière (côté fumée). A
l'inverse, côté conduit d'air, régler une pente vers l'extérieur pour éviter tout
risque de retour d'eau de pluie dans la chaudière.
Pour faciliter le montage des conduits fumée des modèles 120 à 225,
enduire les joints de savon liquide ou d'une graisse appropriée (fournie dans
l'accessoire "kit terminal".
450 mm
maxi
L2
ø
A
Le poids des conduits de fumée ne doit pas être supporté par la
chaudière.
VARMAX 2 - Installation, Utilisation et Entretien
450 mm
maxi
ø
F
L1
figure 23 - Raccordement type C53
(VARMAX 2 modèles 275 à 600)
L2
450 mm
maxi
ø
A
Page 37 / 168
