VARMAX 2 - Installation, Utilisation et Entretien

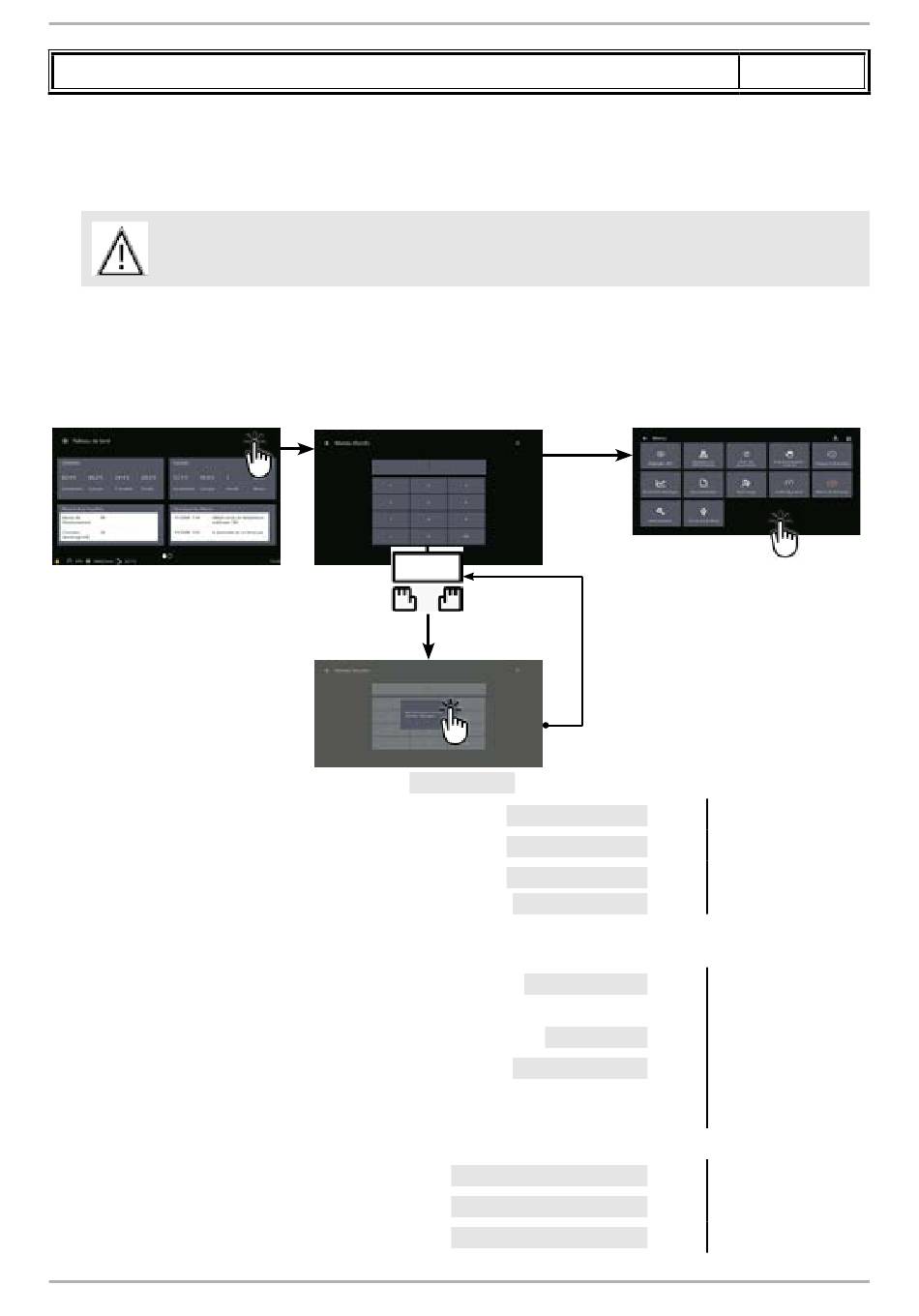

D. PROCÉDURE SPÉCIFIQUE DE MISE EN ROUTE
"
Effectuer le montage et les raccordements électriques des accessoires.
ATTENTION :
"
Effectuer la mise en route de la chaudière seule.
"
Réaliser le débridage de la puissance et de la température maximale chaudière (voir "5.1.
Débridage de la chaudière", page 48.)
• Dans Menu Liste des paramètres puis Menu Configuration
Mettre en route le circuit de chauffage 1
Mettre en route le circuit de chauffage 2
Mettre en route le circuit de chauffage 3
Configurer la sortie d'alarme
Schéma VX112 uniquement :
Définir un talon bas
Régler le paramètre
Pour que l'ECS soit effectif, il est
nécessaire de définir un actionneur
même si celui-ci n'est pas connecté
Configurer les modules d'extension
Page 88 /168
Schémas : VX102 / VX112
Avant la mise sous tension, bien paramétrer les switchs sur les
modules d'extension AVS75.
Saisie du code
Circuit de chauffage 1 (5710)
Circuit de chauffage 2 (5715)
Circuit de chauffage 3 (5721)
Sortie par relais QX1 (5890)
Fonction entrée H1 (5950)
Type de contact (5951)
Sortie par relais QX2 (5891)
Fonction module d'extension 1 (6020)
Fonction module d'extension 2 (6021)
Fonction module d'extension 3 (6022)
page 4 / 6
N°ligne
Valeur
Marche
Marche
Marche
Sortie d'alarme K10
Demande circuit
consomm. 1
Contact de travail
Pompe/vanne ECS
Q3
Circuit chauffage 1
Circuit chauffage 2
Circuit chauffage 3
