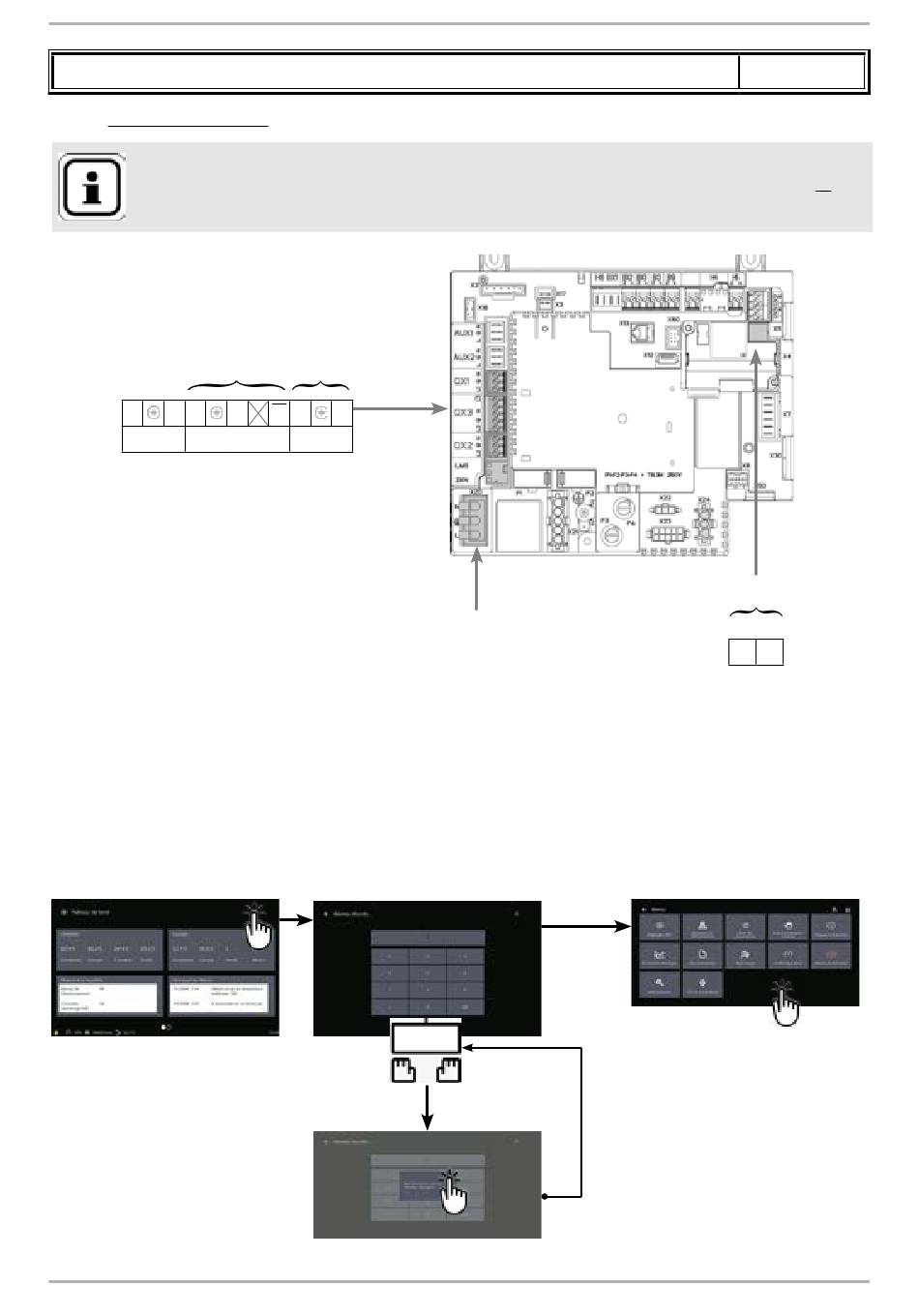

VARMAX 2 - Installation, Utilisation et Entretien
Chaudière n°2 :
INFORMATION :
Vanne
d'isolement
Q1.2
L
N L3
QX2
QX3
D. PROCÉDURE SPÉCIFIQUE DE MISE EN ROUTE
"
Effectuer le montage et les raccordements électriques des accessoires.
"
Effectuer la mise en route de la chaudière seule.
"
Réaliser le débridage de la puissance et de la température maximale chaudière (voir "5.1.
Débridage de la chaudière", page 48.)
Page 110 /168
Schémas : VX200 / VX201
Si la vanne d'isolement n'est pas équipée d'un retour à zéro automatique,
raccorder le contact de fermeture de la vanne d'isolement Q1.2 sur L3.
Report
d'alarme
N
L3 L
N
QX1
Saisie du code
Alimentation secteur
230 VAC 50 Hz
page 3 / 5
Bus LPB
vers chaudière 1
MB DB
00U0724330-B
