4.10.4. Règles d'implantation des terminaux ventouses
4.10.5.
Raccordement à une ventouse C13 ou C33 (hors fonctionnement en Propane - G31)
IMPORTANT :
Respecter une pente de 3° du terminal
concentrique.
ø
160
ø
150

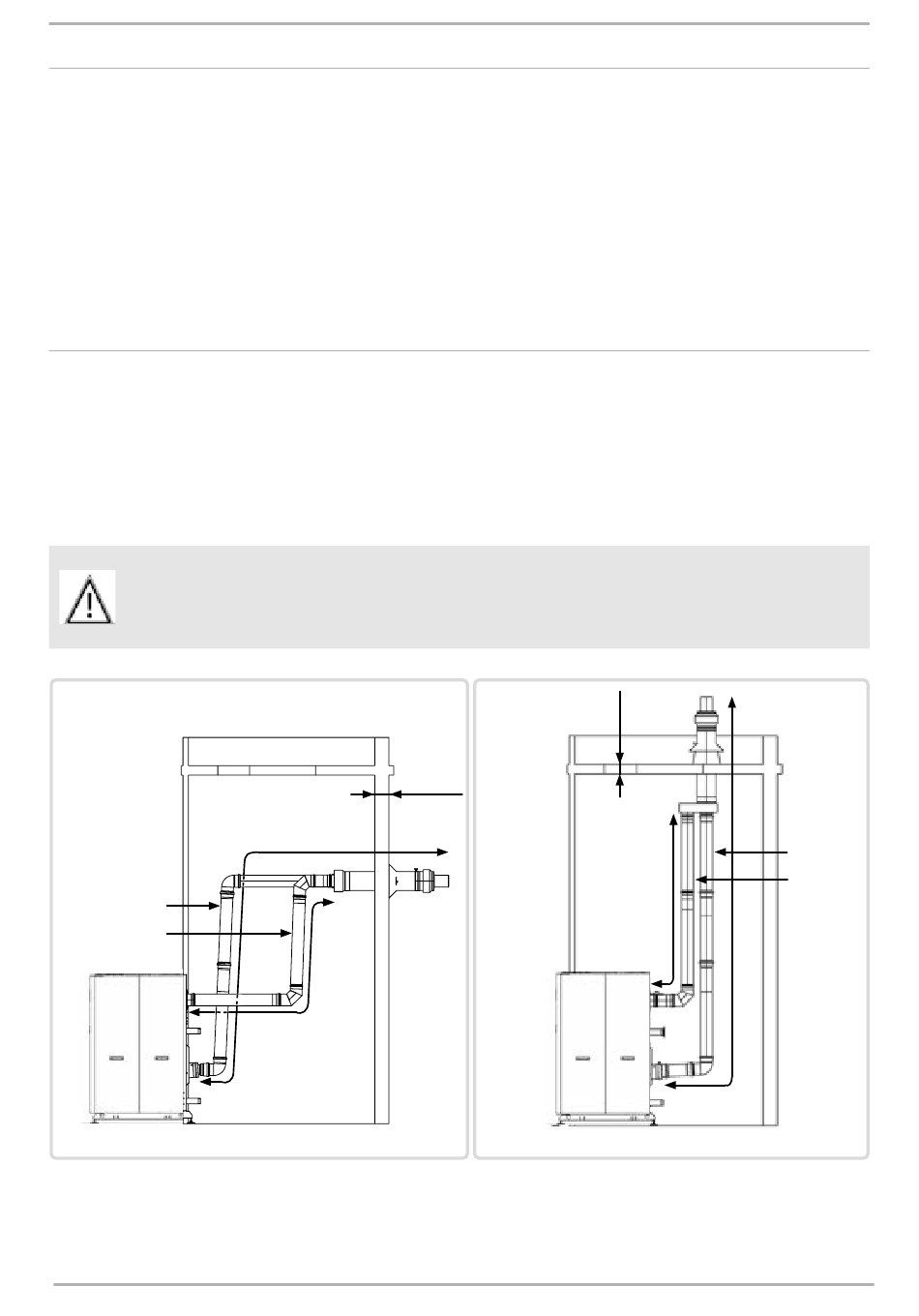

figure 20 - Raccordement type C13
05/03/2025
Les gaz brûlés doivent déboucher dans une zone aérée la plus large possible,
les vents dominants doivent être perpendiculaires au terminal.
Un débouché face au vent et à la pluie est à proscrire.
Le terminal est une source de nuisances sonores et polluantes, son
implantation doit respecter l'environnement et le voisinage. Le terminal
d'amenée d'air doit être suffisamment loin de toute source de pollution
éventuelle.
L'air comburant doit être exempt d'halogène (chlore, brome, fluor...), de fréon,
de CFC et de sel marin de façon à ne pas perturber l'hygiène de combustion
de l'appareil et/ou de modifier de façon importante sa durée de vie.
Raccordement de type C13 :
Arrivée d'air et évacuation des gaz par l'intermédiaire de conduits séparés
reliés à un terminal concentrique horizontal (ventouse).
Raccordement de type C33 :
Arrivée d'air et évacuation des gaz par l'intermédiaire de conduits séparés
reliés à un terminal concentrique vertical.
Le raccordement d'une chaudière VARMAX 2 en C13 ou en C33
nécessite obligatoirement l'utilisation de l'accessoire "Kit terminal"
comportant un terminal, un adaptateur bi-flux et un adaptateur mâle
ø
ø
150 / femelle
160 (référence 041421).
450 mm
maxi
L2
L1
VARMAX 2 - Installation, Utilisation et Entretien
450 mm
maxi
L1
figure 21 - Raccordement type C33
ø
160
ø
150
L2
Page 35 / 168
