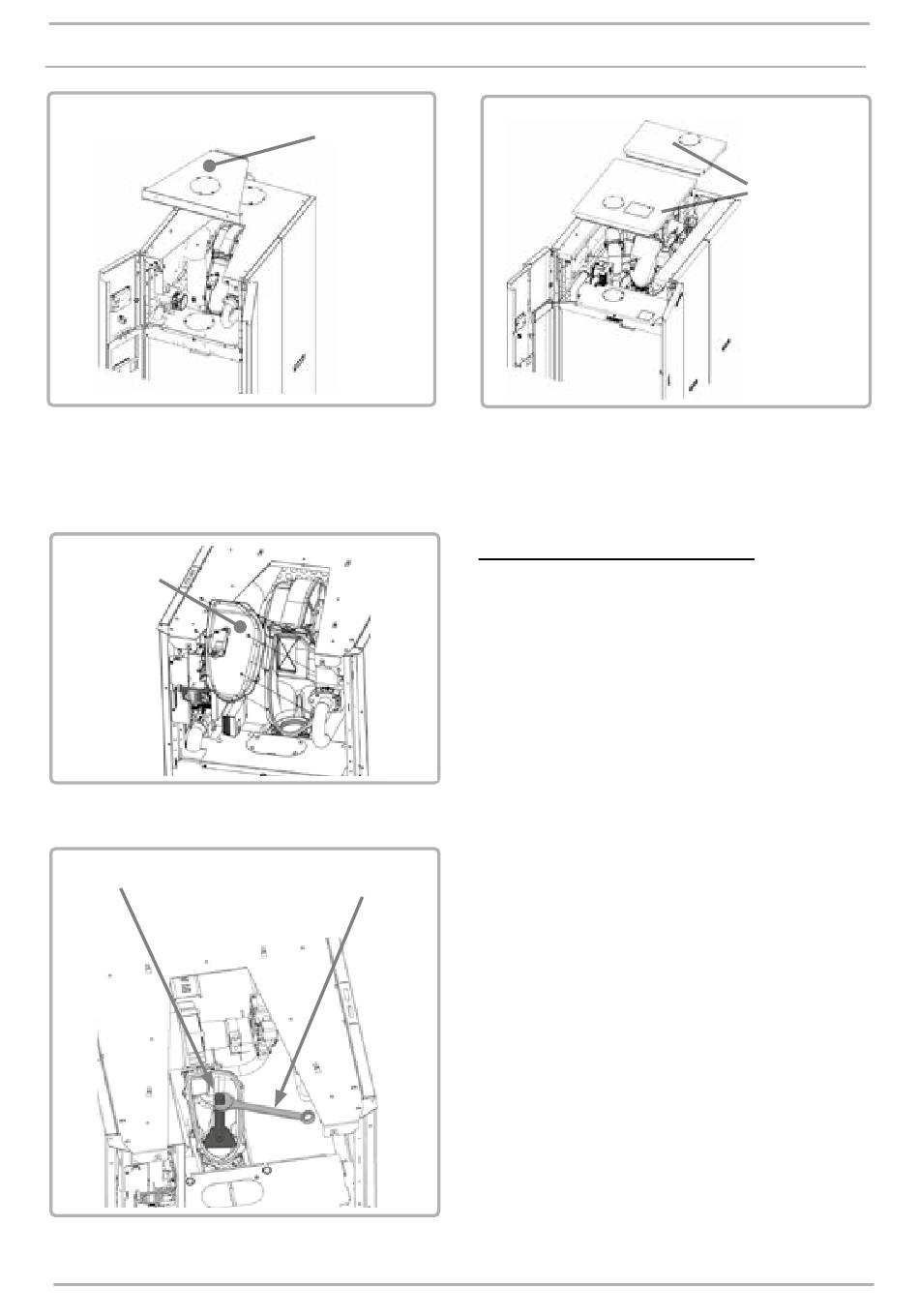

7.11. Nettoyage du brûleur et changement des joints d'étanchéité
Modèles 120 à 450 :
Afin de faciliter l'accès à la manchette puis à la rampe brûleur, une partie de l'habillage supérieur est
amovible (voir chapitre § 4.7.).
couvercle de
la manchette
figure 50 - Démontage couvercle manchette
outil de démontage /
montage
figure 51 - Déverrouillege de la rampe
05/03/2025
partie amovible
figure 49 - Habillages supérieurs démontables
clé de 24
VARMAX 2 - Installation, Utilisation et Entretien
Modèles 525 à 600 :
Démontage de la rampe brûleur :
- Démonter les 2 blocs électrodes avant de
démonter la rampe brûleur (voir chapitre § 7.4).
- Dévisser les vis de fixation du couvercle de la
manchette pour le retirer.
- Positionner l'outil de démontage / montage de
la rampe brûleur (l'outil se trouve dans le porte
document de la porte gauche).
- Positionner l'outil dans les encoches de la bride
de serrage et le comprimer sur celle-ci (en
appuyant vers le bas).
- Faire pivoter l'outil dans le sens anti-horaire
pour déverrouiller la rampe.
parties amovibles
