VARMAX 2 - Installation, Utilisation et Entretien
1 réseau direct, pas de communication avec le secondaire

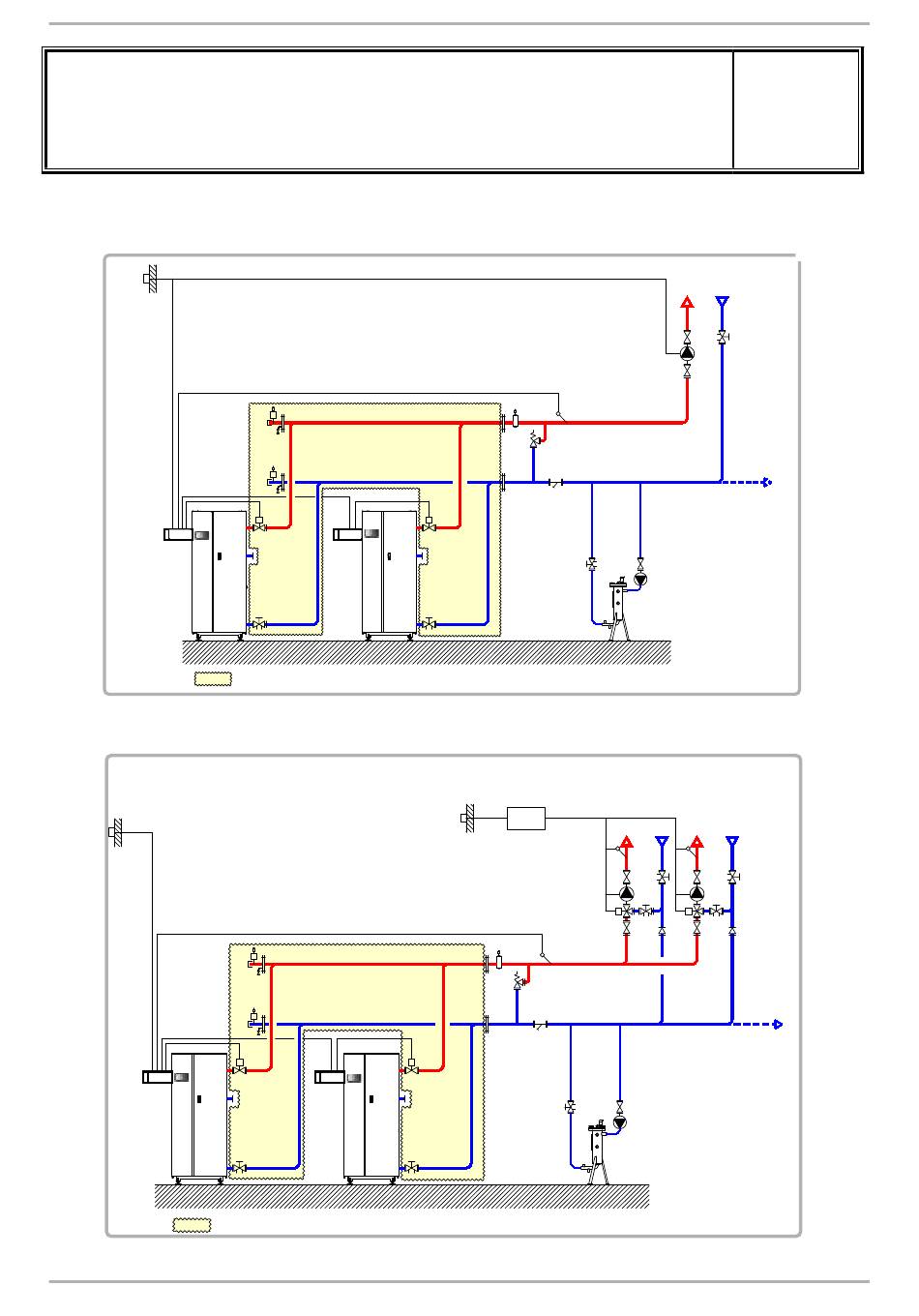

A. SCHÉMA HYDRAULIQUE PRINCIPAL ET VARIANTE
QAC34
B9
B4000
B4000
OCI345
B9
QAC34
B4000
B4000
OCI345
Page 108 /168
Cascade de chaudières
A
A
M
B4000
B4000
OCI345
Q1.1
LIMITE FOURNITURE PACK HYDRAULIQUE
figure 66 - Schéma VX200
A
A
M
Q1.1
B4000
B4000
OCI345
LIMITE FOURNITURE PACK HYDRAULIQUE
figure 67 - Schéma VX201 (variante)
QAD36/
B10
QAZ36
M
Q1.2
REGULATEUR NON COMMUNICANT
QAD36/
B10
QAZ36
M
Q1.2
Schéma
VX200
VX201
page 1 / 5
Q2
VERS LE SYSTEME
D'EXPANSION
M
M
VERS LE SYSTEME
D'EXPANSION
00U0724330-B
