4.6. Démontage / remontage des panneaux latéraux

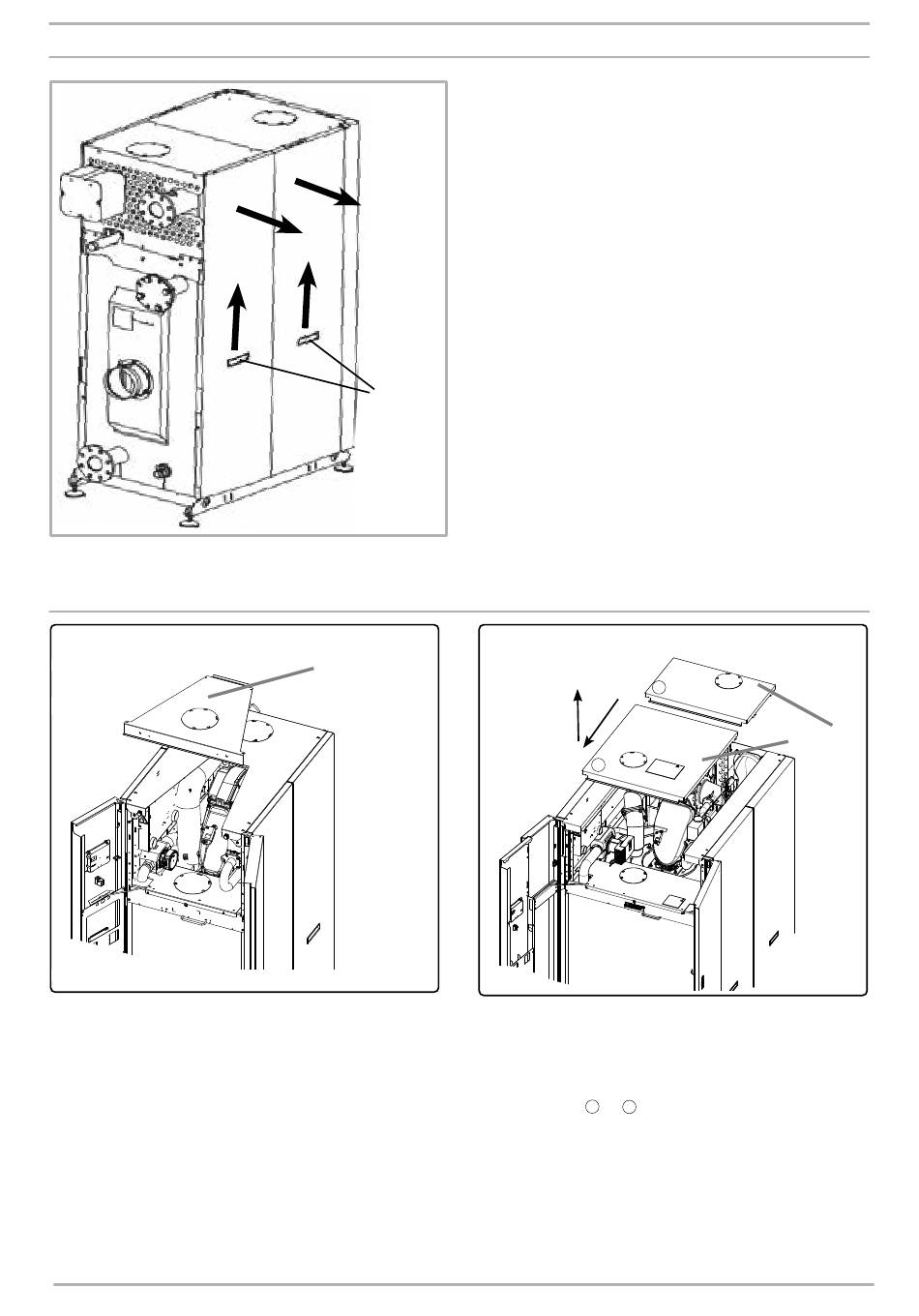

figure 7 - Démontage panneaux latéraux
4.7. Démontage / remontage des panneaux supérieurs
Modèles 120 à 450 :
figure 8 - Démontage panneau supérieur
Ouvrir les portes d'habillage.
Débrancher le fil de masse en haut à gauche.
Dévisser les 2 molettes situées sur le haut de la
chaudière.
Soulever légèrement le panneau et le retirer par
l'avant.
Pour le remontage, procéder à l'inverse.
05/03/2025
Utiliser les poignées situées au centre des
panneaux pour la manipulation de celui-ci.
Soulever les panneaux verticalement, débrancher
le fil de masse et retirer les panneaux.
Pour le remontage, procéder à l'inverse du
démontage
poignées
Modèles 525 à 600 :
partie amovible
Ouvrir les portes d'habillage.
Retirer le fil de terre situé sur l'avant gauche des
panneaux. (
Dévisser la molette sitée en haut à droite, tirer le
premier panneau vers l'avant et le soulever pour
le retirer. Procéder de même pour le deuxième
panneau.
Pour le remontage, procéder à l'inverse.
VARMAX 2 - Installation, Utilisation et Entretien
fig 11 p25
démontage panneaux supérieurs
modèles 499 à 600
2
1
figure 9 - Démontage panneaux supérieurs
et
)
1
2
parties amovibles
Page 23 / 168
