7.10. Nettoyage des échangeurs et changement des joints d'étanchéité

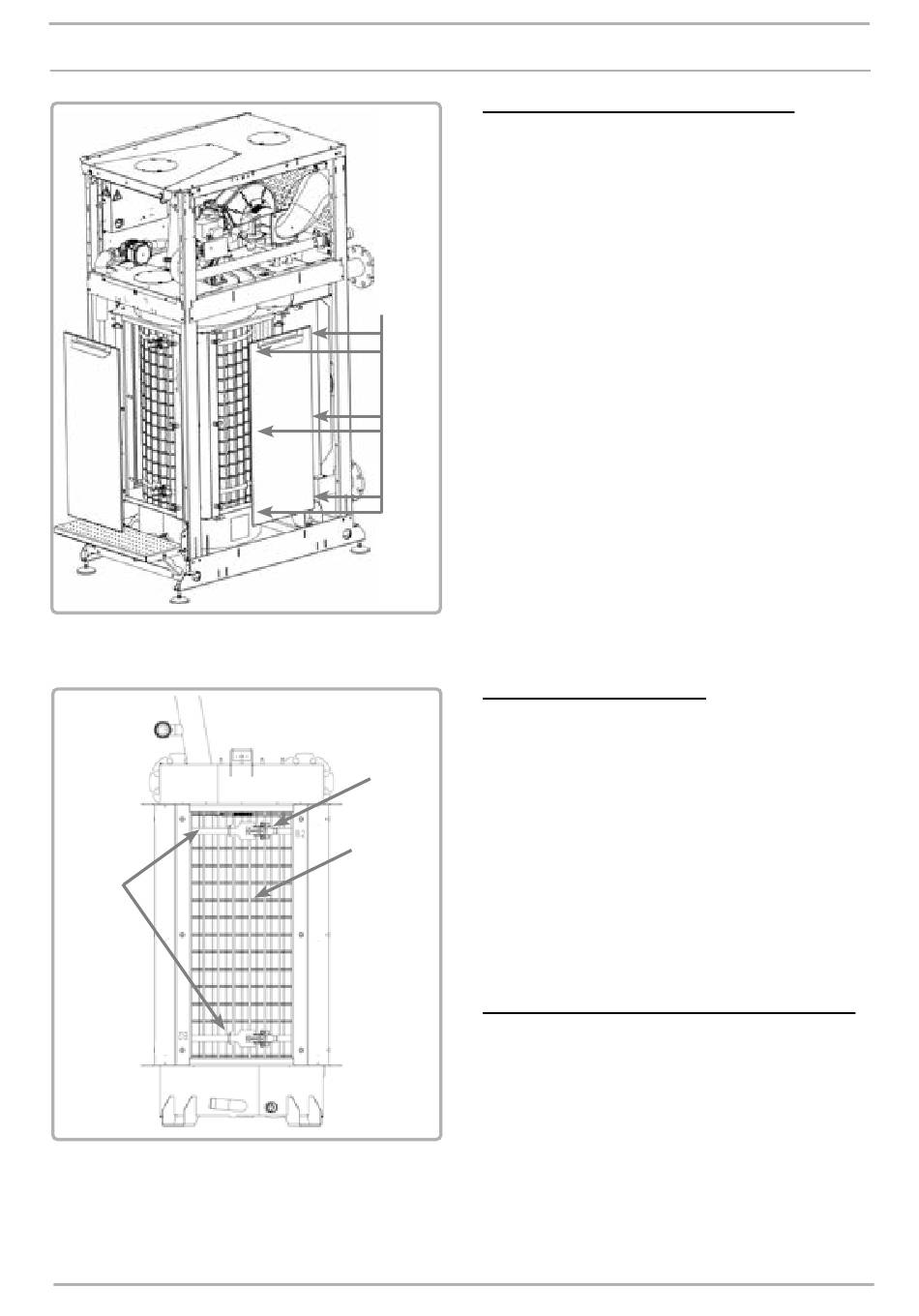

figure 45 - Démontage portes d'échangeur
figure 46 - Démontage des chicanes
05/03/2025
VARMAX 2 - Installation, Utilisation et Entretien
Démontage des portes d'échangeur :
- Dégager les coussins isolants avant et latéraux
pour accéder aux 3 portes de visite.
- A l'aide d'une clé de 13, dévisser les vis de
fixation de la porte de visite jusqu'à rotation des
clames de serrage.
6 vis
- Retirer ensuite la porte.
- Procéder de même pour les 2 autres portes de
visite.
Démontage des chicanes :
- Ouvrir les grenouillères (repère 1) qui ferment
les 2 cerclages des chicanes fumées (repère 2).
- Enlever ces 2 cerclages (les identifier afin
de les remonter dans la même position) puis
retirer les chicanes fumées (repère 3). Identifier
également celles-ci pour les remonter dans la
même position.
Nettoyage des chicanes et des échangeurs :
- Brosser les chicanes fumées avec une brosse
inox ou plastique en faisant attention de ne
pas les déformer géométriquement.
- Nettoyer par brossage ou, en cas d'échangeur
fortement encrassé, par lavage à l'eau et
séchage. En cas de lavage à l'eau, faire attention
aux organes électriques.
Page 61 / 168
