VARMAX 2 - Installation, Utilisation et Entretien
D. PROCÉDURE SPÉCIFIQUE DE MISE EN ROUTE
"
Effectuer le montage et les raccordements électriques des accessoires.
ATTENTION :
"
Effectuer la mise en route de la chaudière seule.
"
Réaliser le débridage de la puissance et de la température maximale chaudière (voir "5.1.
Débridage de la chaudière", page 48.)
Sur la chaudière n°1 : maître

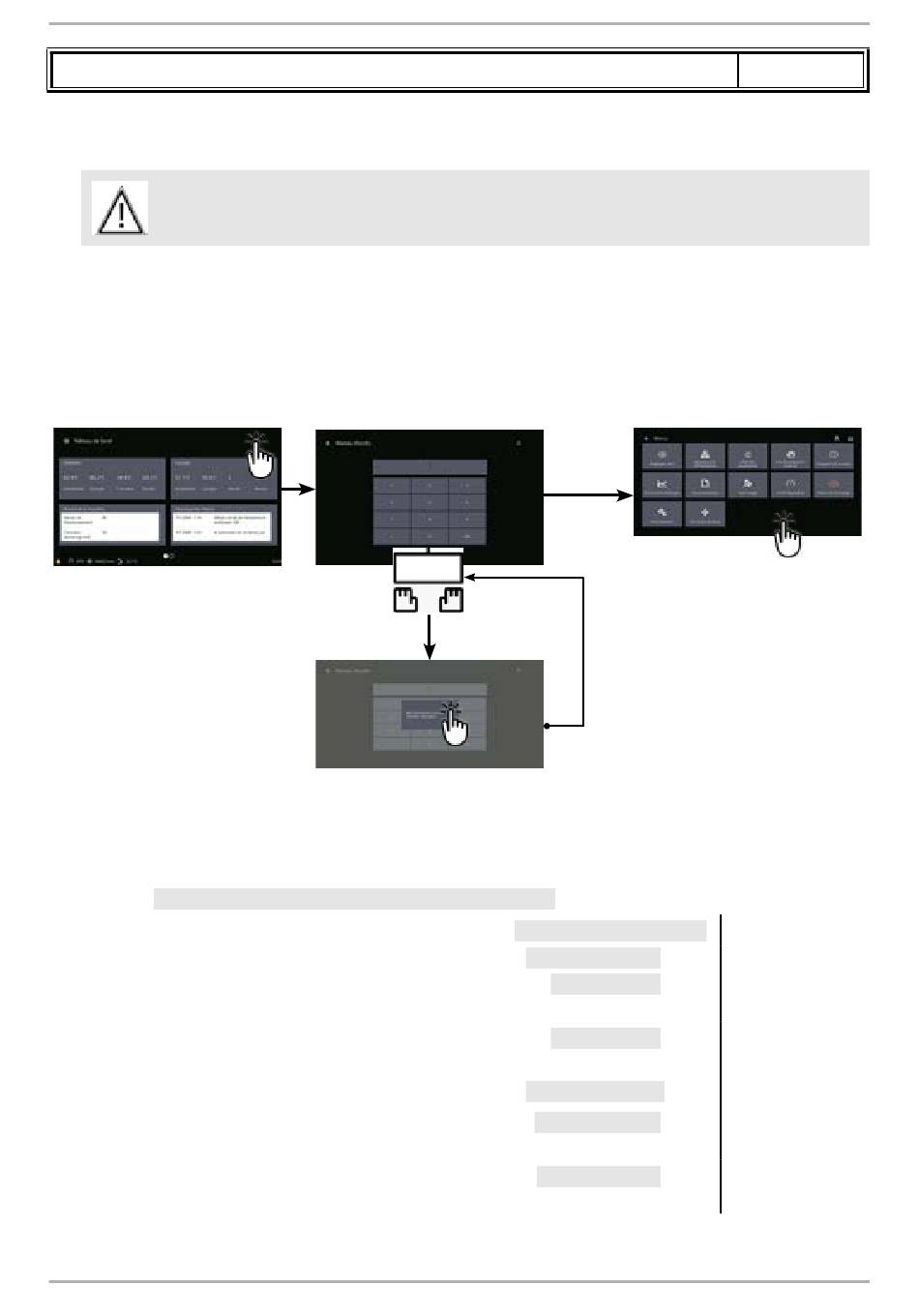

• Dans Menu Liste des paramètres puis Menu Configuration
Activer le circuit de chauffage 1
Configurer la sortie d'alarme
Configurer la pompe ECS (schéma VX210)
Configurer la pompe Q15 (schéma
VX220)
Configurer la vanne d'isolement
Configurer la sonde départ cascade B10
Configurer l'entrée H1 (schéma VX220)
Page 116 /168
Schémas : VX210 / VX220
Avant la mise sous tension, bien paramétrer les switchs sur le
module d'extension AVS75.
Saisie du code
N° Ligne
Circuit de chauffage 1 (5710))
Sortie par relais QX1 (5890)
Sortie relais QX2 (5891)
Sortie relais QX2 (5891)
Sortie par relais QX3 (5892)
Entrée sonde BX2 (5931)
Fonction entrée H1 (5950)
page 4 / 6
Valeur
marche
Sortie d'alarme K10
Pompe/vanne ECS
Q3
Ppe circuit
consomm 1 Q15
Pompe chaud. Q1
Sonde départ
commun B10
Demande circuit
consomm 1
00U0724330-B
