Retrait du panneau avant
À propos de cette tâche
REMARQUE :
Vous devez retirer le panneau avant pour pouvoir accéder aux composants internes. Retirez-le uniquement pour
remplacer ou ajouter un composant interne.
Étapes
1. Si le panneau est muni d'un verrou, insérez la clé fournie avec votre shelf dans le verrou et tournez-la pour déverrouiller le panneau.
2. Appuyez sur les deux boutons de déverrouillage situés sur le panneau pour retirer celui-ci de l'armoire.
3. Une fois le panneau retiré, posez-le sur une surface propre et antistatique.

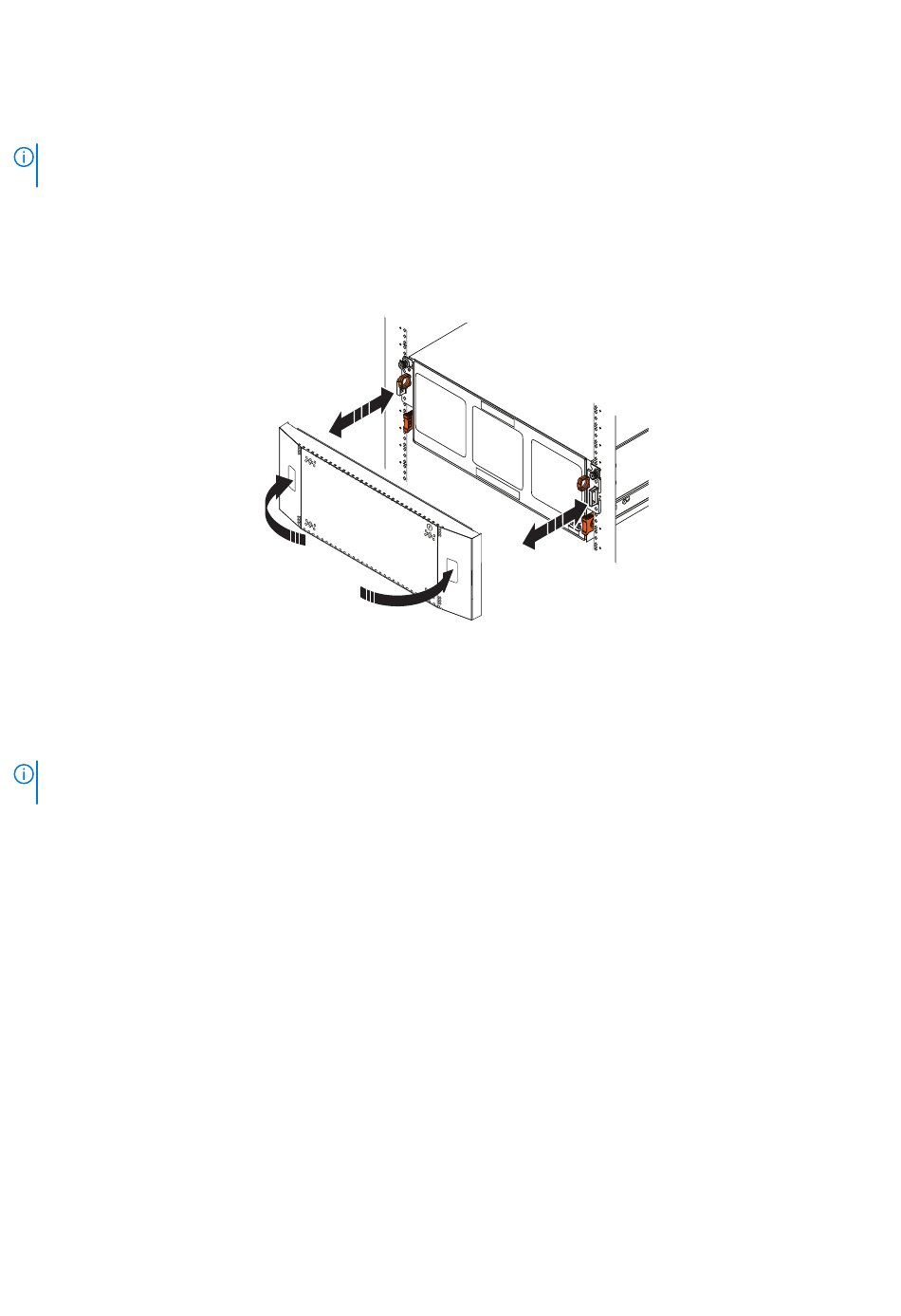

Figure 82. Retrait du panneau avant
Retrait du châssis du tiroir
REMARQUE :
N'étendez pas plus d'un tiroir à la fois. L'extension de plusieurs tiroirs en même temps peut entraîner le basculement
du rack, ce qui endommagerait l'équipement et pourrait endommager le personnel.
À propos de cette tâche
Pour accéder aux composants internes, vous devez libérer et retirer le tiroir hors de l'armoire. En le faisant coulisser hors de l'armoire, il est
possible de suffisamment éloigner le boîtier et d'accéder à ses composants internes, puis de verrouiller les glissières de sorte qu'il ne soit
plus possible d'éloigner le boîtier plus loin. Le châssis est libéré de l'armoire en retirant les vis à épaulement imperdables qui fixent le châssis
à l'armoire.
Étapes
1. Dévissez les vis de fixation du canal NEMA.
2. Dévissez les vis à épaulement jusqu'à ce qu'elles se détachent de l'armoire. Utilisez les poignées orange du loquet du tiroir pour pousser
lentement ce dernier entièrement hors de l'armoire.
