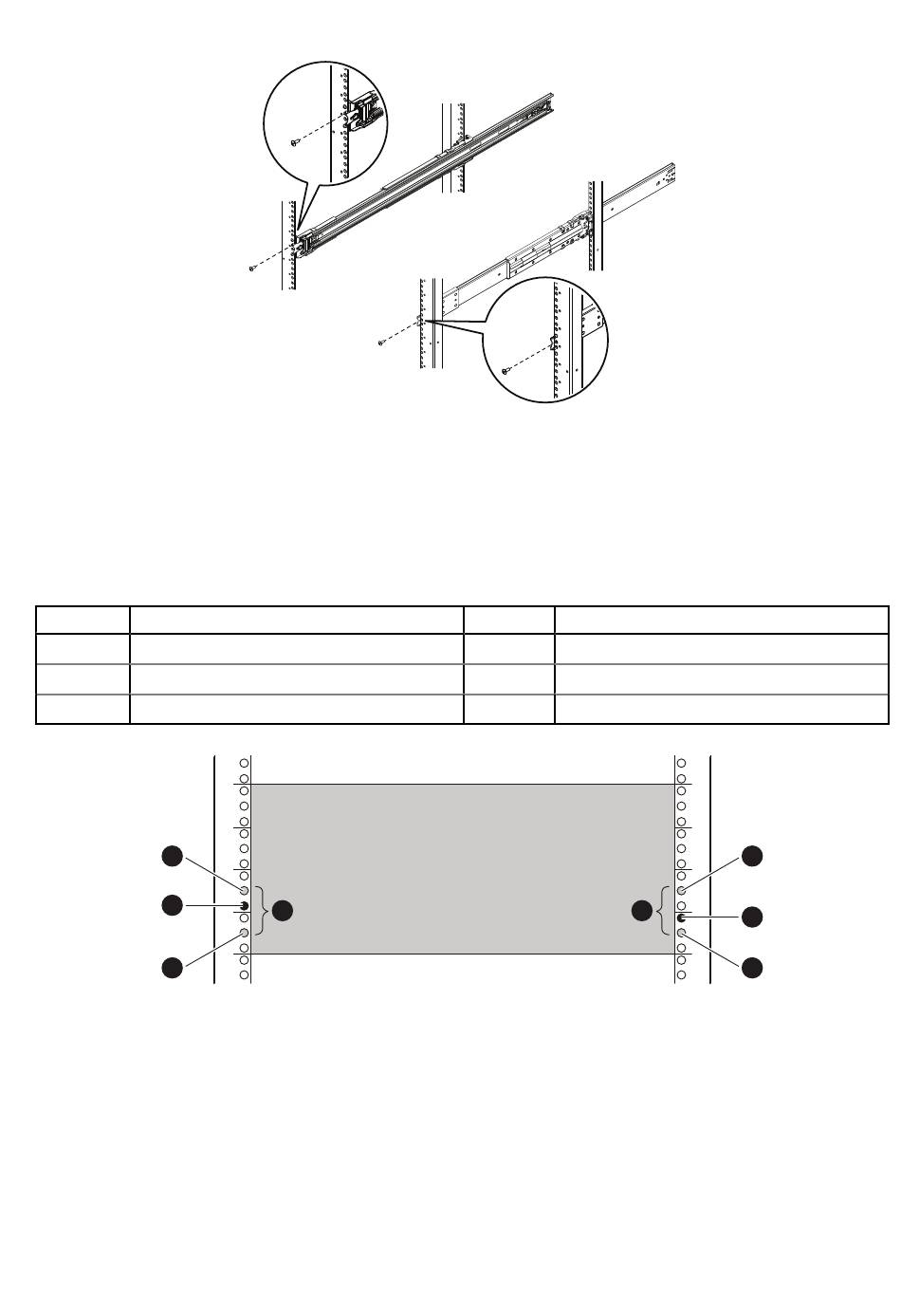

Figure 55. Fixation d'un rail à l'aide d'une seule vis
● Si vous installez les rails dans un rack doté de trous filetés, insérez une vis M4 dans le plus petit des deux trous de vis centraux à
l'avant et à l'arrière du rail. La vis est plus petite et passera à travers le trou fileté dans les racks NEMA.
● Si vous installez les rails dans un rack qui n'a pas de trous filetés, insérez une vis M5 qui accompagne le châssis dans le plus grand
des deux trous de vis centraux du rail à l'avant et à l'arrière du rack.
Le tableau suivant répertorie les pièces référencées dans
Tableau 8. Liste des pièces
N° d'image Description
1
Emplacement du rail de nœud dans un espace 4U
2
Broches d'alignement carrées du rail du nœud
4
Vis de fixation M5 ou M4
2
4
2
Figure 56. Emplacement des vis de fixation et des broches d'alignement
Installation des barres d'écrous
À propos de cette tâche
Pour chaque tiroir, consultez le tableau, la figure et les étapes ci-dessous pour installer les barres d'écrous.
Le tableau suivant répertorie les pièces référencées dans la figure ci-dessous.
Emplacement des vis de fixation et des broches d'alignement
4U space
1
Front view
Qté
Référence
Aucun
Aucun
Aucun
Fait partie de la Réf. 100-569-209
4
Réf. 106-002-452 ou 036-028-018
1
Installation des tiroirs de disque dans le rack
CL5376
, page 49.
2
4
2
CL5552
49
