PRÉCAUTION :
Assurez-vous que les vis du rail arrière sont installées et complètement serrées. Si les vis ne sont
pas insérées et serrées, les rails risquent de pivoter et de provoquer une chute du tiroir, ce qui peut endommager
l'équipement et provoquer des blessures.
Étapes
1. Depuis l'avant de l'armoire ou du rack, soulevez le tiroir et faites-le glisser sur les rails.

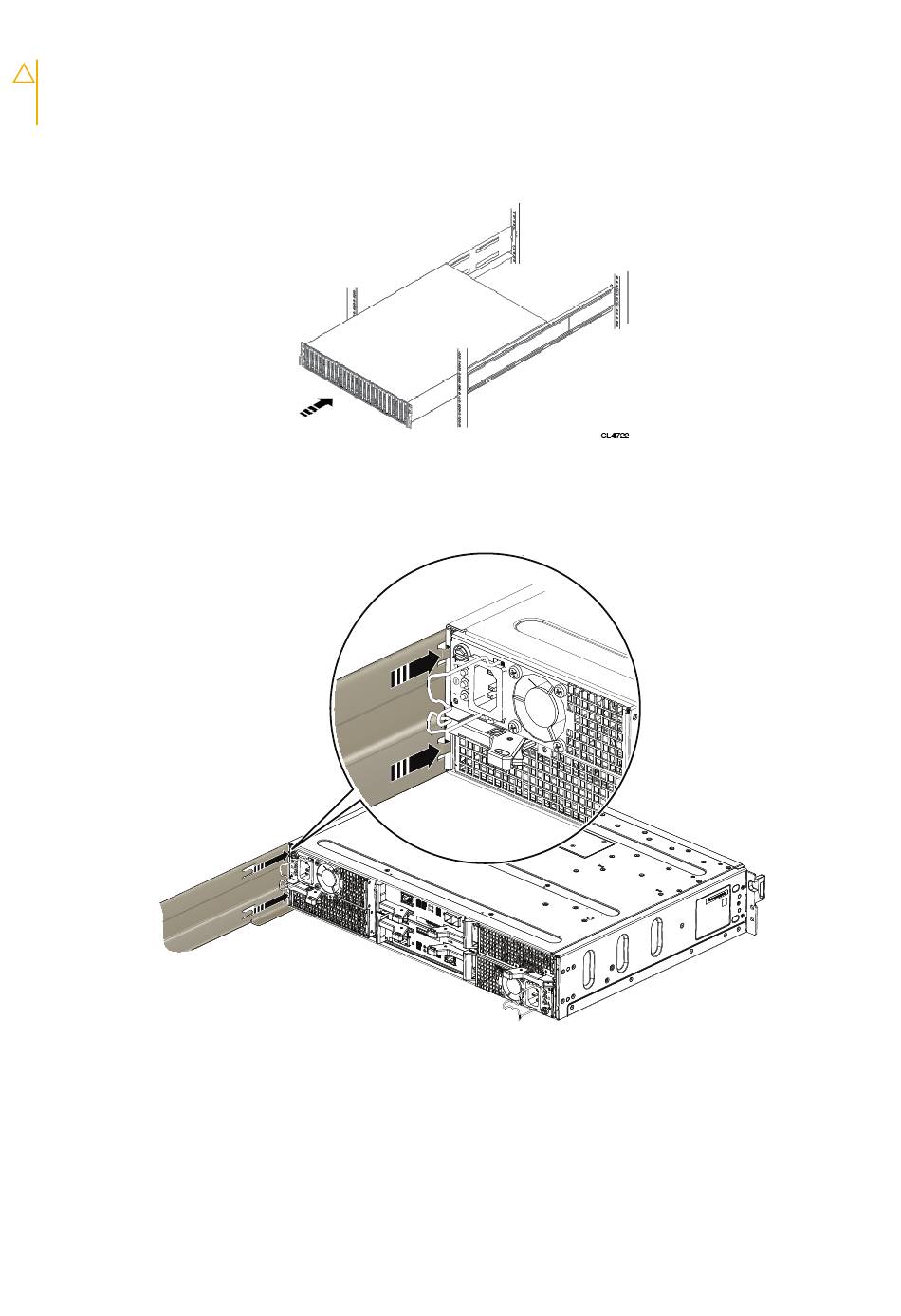

Figure 61. Insertion du tiroir sur les rails
Lorsque le tiroir coulisse vers l'arrière de l'armoire, les taquets situés à l'arrière des rails s'enclenchent dans les encoches situées à
l'arrière du tiroir. Les taquets fixent et soutiennent l'arrière du tiroir.
Figure 62. Taquets de rails de fixation de l'arrière du tiroir
2. Fixez l'avant du tiroir aux montants verticaux avant à l'aide de quatre vis (deux par côté) mais ne les serrez que lorsque vous les avez
toutes placées.
Installation des tiroirs de disque dans le rack
CL5994
53
