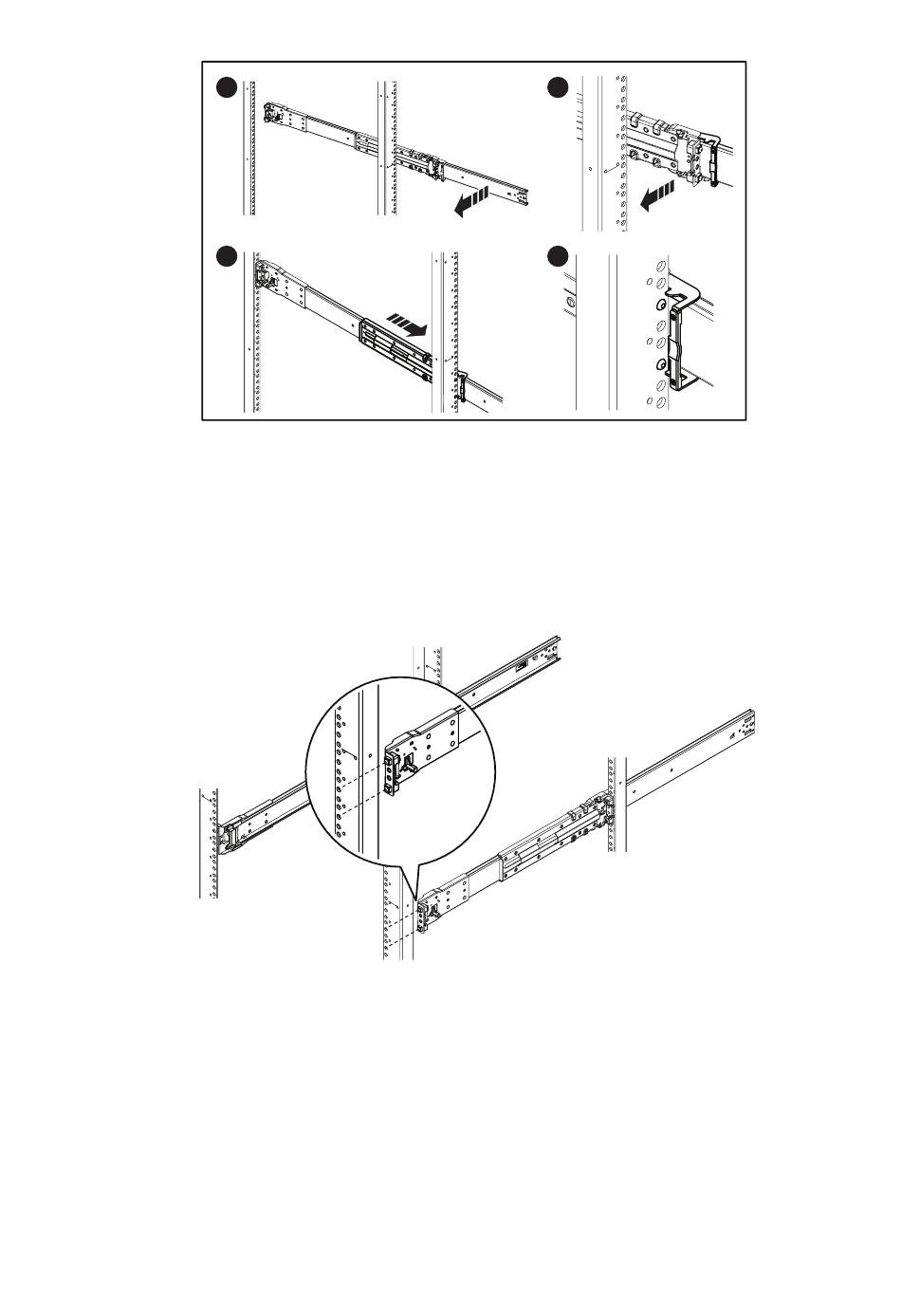

Figure 26. Installation du rail de droite sur le montant arrière
5. Installez le rail de droite sur le montant avant.
Reportez-vous à la figure suivante lors de l'exécution de la tâche de cette étape.
a. Alignez l'avant du rail de droite de manière à ce qu'il soit de niveau et que les broches avant du rail soient alignées avec les trous
médians des deux espaces U inférieurs de l'espace 4U.
b. Tirez le rail vers l'avant, en alignant les adaptateurs avec les trous médians des deux espaces U inférieurs de l'espace 4U.
Un déclic indique que le rail coulissant est correctement fixé.
Figure 27. Installation du rail de droite sur le montant avant
6. Installez le rail gauche en répétant les étapes 3 ou 4.
7. Sur les deux assemblages de rail de gauche et de droite, installez une seule vis longue entre les montants de rail dans le trou de vis
supérieur pour fixer les rails comme suit :
a. Pour les racks Dell EMC ou ceux qui ne sont pas dotés de trous filetés, insérez une seule vis M5 dans le plus grand des deux trous
de vis.
b. Pour les racks tiers avec trous filetés, insérez la vis M4 dans le plus petit des deux trous de vis. La vis est plus petite que le trou
fileté et passe dans le filetage.
