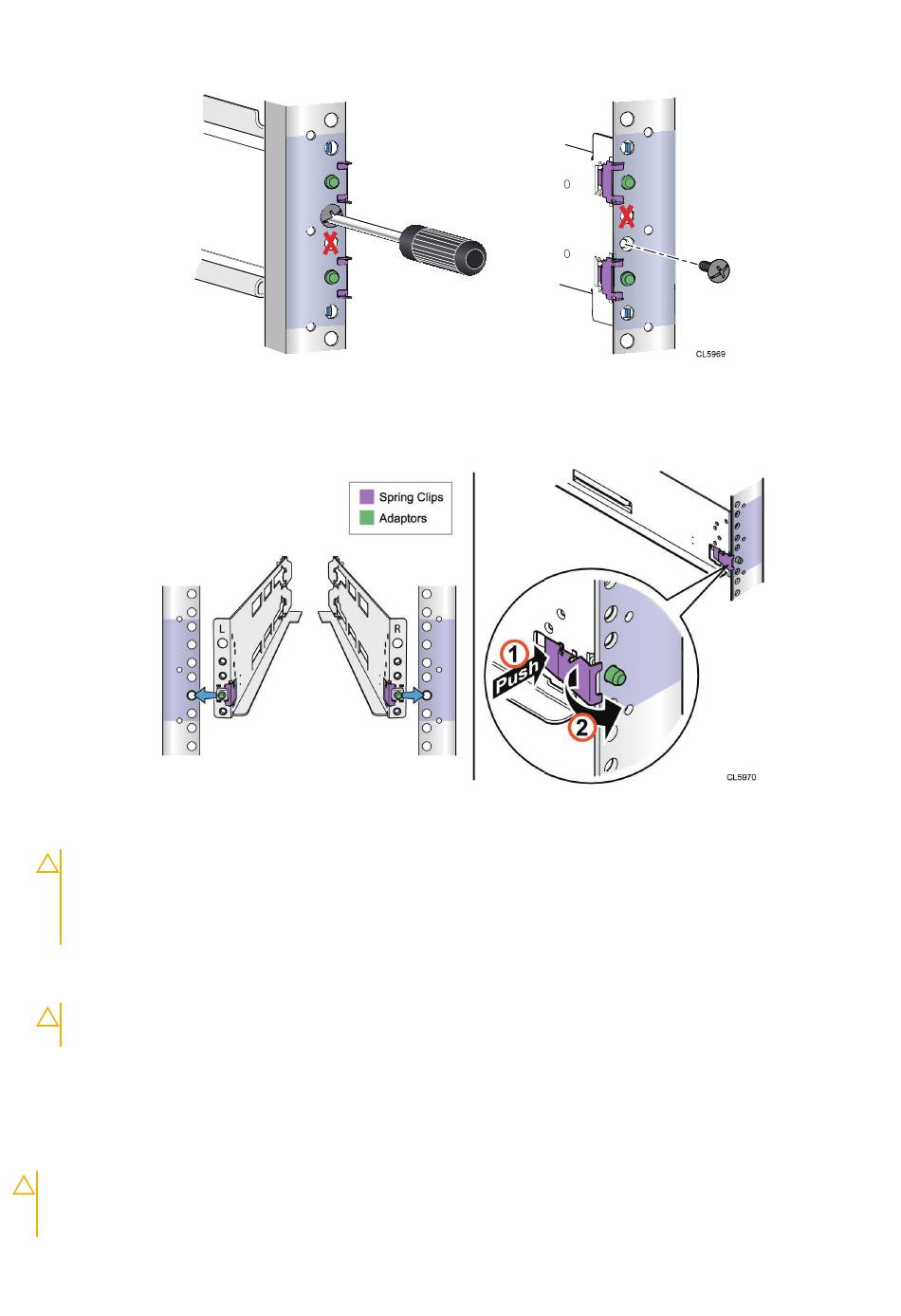

Figure 59. Installation de la vis M5
5. En vous positionnant à l'avant de l'armoire, alignez l'adaptateur avec l'orifice de montage à l'avant du rack, comme indiqué dans la
figure suivante.
Figure 60. Fixation du rail au montant avant
PRÉCAUTION :
Pour assurer un bon alignement des rails :
● Vérifiez que les trous situés sur le rail sont bien dans l'axe des trous de l'armoire.
● Vérifiez que les rails sont de niveau de l'avant à l'arrière et de gauche à droite.
● Vérifiez que vous utilisez les mêmes marqueurs d'unité entre la face avant et la face arrière de l'armoire.
6. Enfoncez le clip à ressort tout en tirant le rail. Quand le clip à ressort est positionné devant le montant avant du rack et que
l'adaptateur se trouve dans les orifices de montage, relâchez le clip à ressort de manière à immobiliser le rail.
PRÉCAUTION :
Vérifiez que le clip à ressort est correctement fixé au montant. Vous devrez peut-être appuyer sur les
clips pour qu'ils s'emboîtent correctement.
Installation du tiroir sur les rails
À propos de cette tâche
PRÉCAUTION :
Les composants du système sont lourds. Pour éviter les blessures et ne pas endommager le matériel,
n'essayez pas d'installer ou de retirer les composants du système sans un dispositif de levage mécanique et/ou l'aide
d'une autre personne.
52
Installation des tiroirs de disque dans le rack
Glissière droite
(vue arrière)
Vue avant du rack
Glissière gauche
(vue arrière)
