Tableau 2. Système DD9400 avec emplacements de montage en rack DS60
Composant
Emplacement du contrôleur avec des
tiroirs DS60
Emplacement du FS25 avec des
tiroirs DS60
Emplacements DS60
Tableau 3. Système DD9400 avec emplacements de montage en rack ES40
Composant
Emplacement du contrôleur avec des
tiroirs ES40
Emplacement du tiroir FS25 avec des
tiroirs ES40
Emplacements des tiroirs ES40
Identification des composants du kit de rails
Les assemblages de rail coulissant 2U permettent de fixer le serveur dans l'armoire, et de le glisser en dehors de celle-ci afin que le capot
du système puisse être retiré pour accéder aux FRU internes.

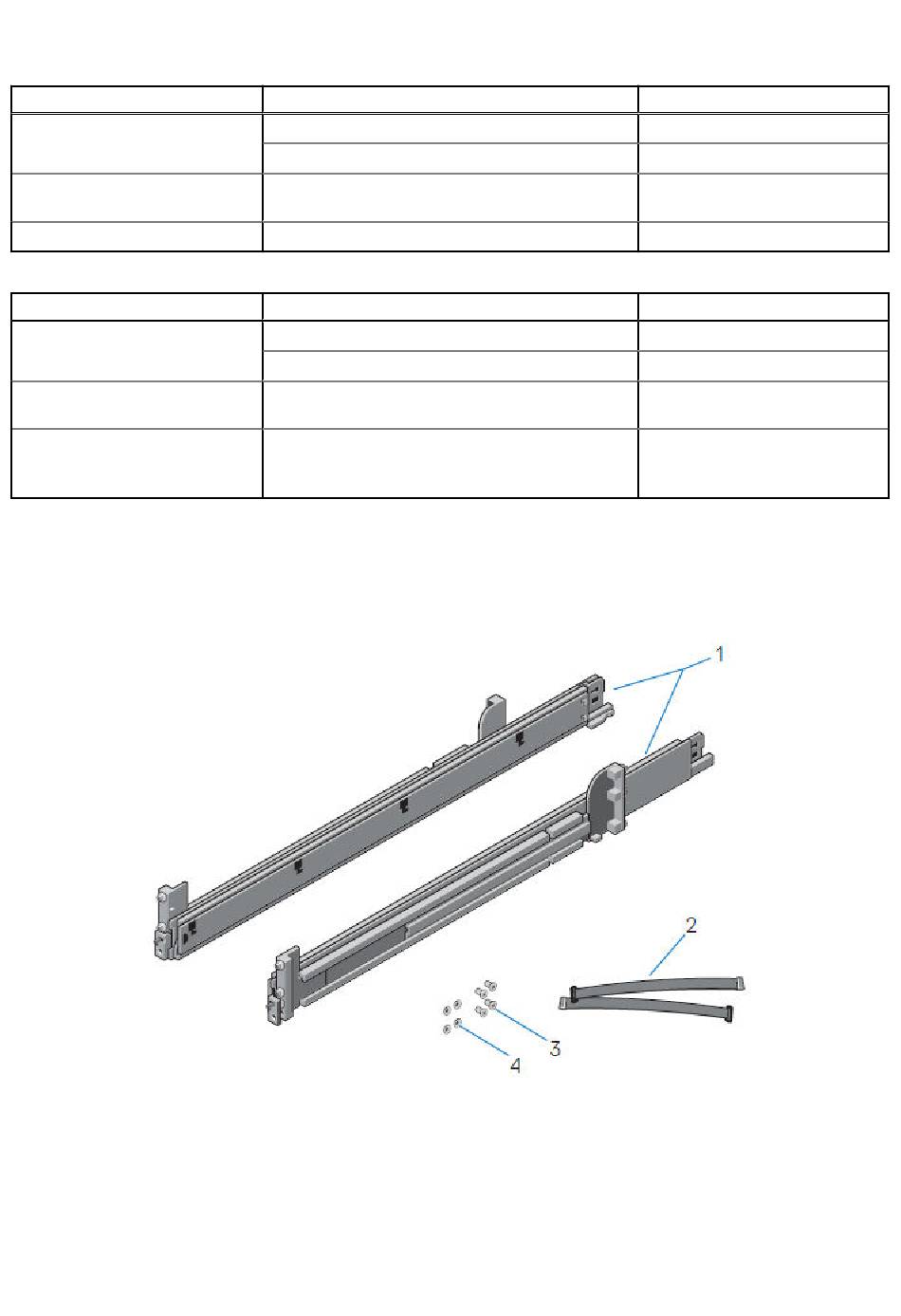

Figure 6. Assemblage de rail coulissant (systèmes 2U)
1. Rail coulissant (2)
2. Bande velcro (2)
3. Vis (4)
4. Rondelle (4)
Configuration
Nœud unique ou nœud haute disponibilité principal
Nœud haute disponibilité en veille
Haute disponibilité (HA)
Nœud unique ou haute disponibilité
Configuration
Nœud unique ou nœud haute disponibilité (HA) principal
Nœud haute disponibilité en veille
Haute disponibilité (HA)
Nœud unique ou haute disponibilité
Emplacement dans le rack
U12-U13
U15-U16
U28-U29
U02-U11, U18-U27
Emplacement dans le rack
Rack 1 : U13-U14
Rack 1 : U16-U17
Rack 1 : U40-U41
● Rack 1 (11 tiroirs) : U01-U12, U19-
U39
● Rack 2 (3 tiroirs) : U01-U09
Installation du système dans le rack
17
