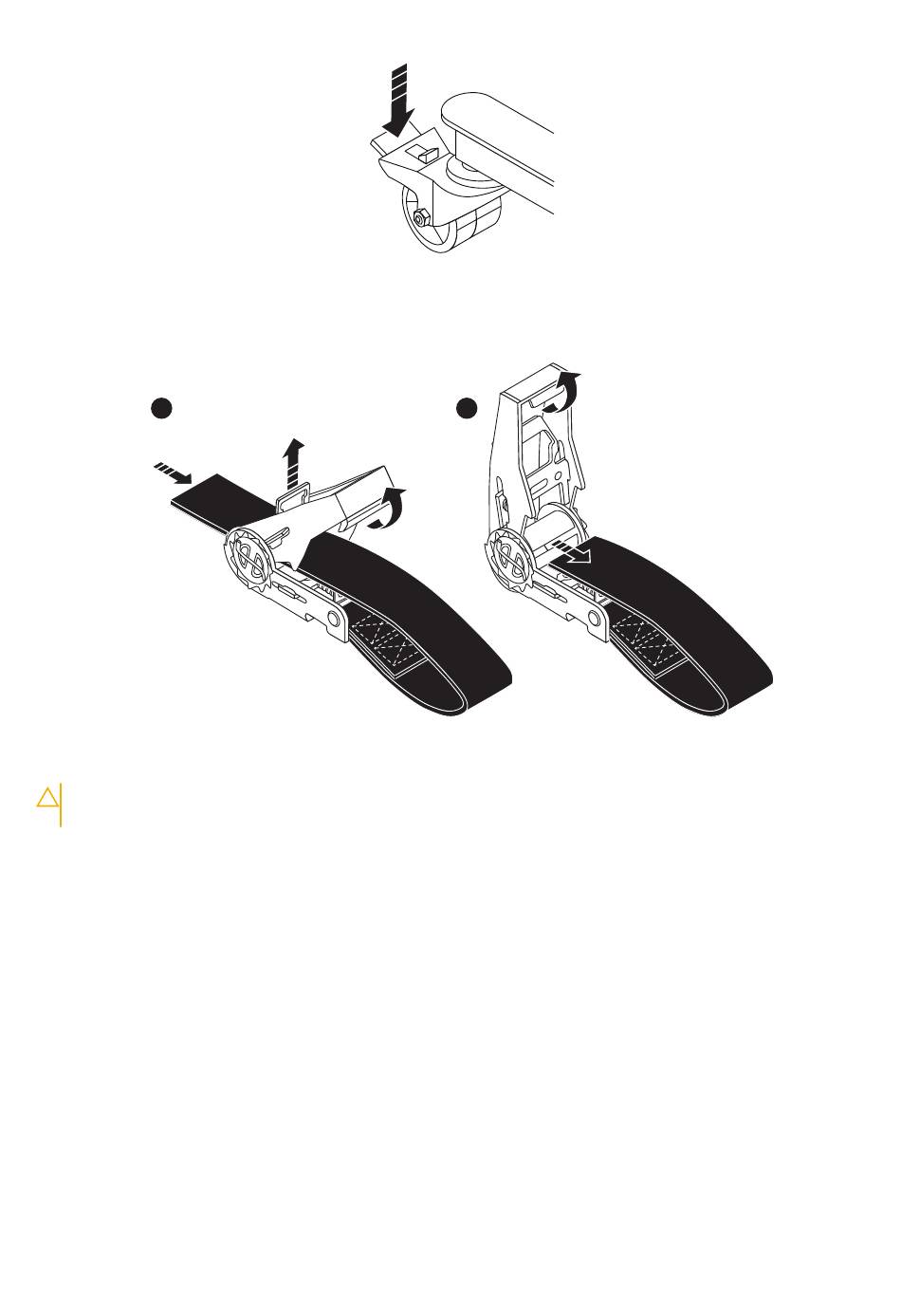

Figure 30. Verrouillage des roulettes
6. Retirez la sangle de fixation en tirant sur la cale de sûreté et tirez la poignée à cliquet vers le haut selon les besoins, comme illustré sur
la figure suivante.
1
Figure 31. Retrait des sangles
7. Poussez délicatement le tiroir hors des bras de levage et du plateau et enfoncez-le dans l'armoire.
PRÉCAUTION :
Veillez à laisser le dispositif de levage sous le châssis jusqu'à ce que le tiroir soit bien équilibré et fixé
à l'intérieur de l'armoire.
8. Si le tiroir a été vidé avant l'installation, remplissez-le comme suit :
a. Réinstallez les disques à l'emplacement exact à partir duquel ils ont été retirés.
b. Réinstallez les modules de ventilation.
c. Insérez le tiroir dans l'armoire
d. À l'arrière de l'armoire, réinstallez les blocs d'alimentation et les cartes LCC (Link Control Card) dans le tiroir.
Insertion et fixation du capot supérieur et du tiroir
À propos de cette tâche
Des vis à épaulement imperdables fixent le tiroir à l'armoire.
Reportez-vous au tableau suivant pour l'installation dans des racks tiers :
CL5423
2
Installation des tiroirs de disque dans le rack
CL5430
35
