1. Retirez les adaptateurs de 6,8 mm et remplacez-les par le matériel approprié du
kit :
a. À l'aide d'un tournevis à tête plate, retirez les deux adaptateurs de 6,8 mm du bloc de montage d'adaptateur situé sur les rails.
b. Sélectionnez les adaptateurs appropriés dans le kit de matériel et installez-les dans le bloc de montage d'adaptateur.
2. Identifiez l'espace de rack 4U destiné au tiroir.
3. Installez le rail de droite sur le montant arrière.
a. Alignez le rail de droite de façon à ce que les broches d'alignement soient centrées sur les trous médians des deux espaces U
inférieurs de l'espace 4U.
b. Déplacez le support avec les broches d'alignement vers leur emplacement correct.
c. Poussez le rail vers l'arrière pour fixer ses montants dans le montant de l'armoire.
Un déclic indique que le rail est correctement fixé sur le montant. Assurez-vous que le mécanisme d'accrochage du montant arrière
est fixé et sécurisé.
4. Installez le rail de droite sur le montant avant.
a. Alignez l'avant du rail de droite de manière à ce qu'il soit de niveau et que les broches avant du rail soient alignées avec les trous
médians des deux espaces U inférieurs de l'espace 4U.
b. Tirez le rail vers l'avant, les montants étant alignés avec les trous médians des deux espaces U inférieurs de l'espace 4U.
Un déclic indique que le rail coulissant est correctement fixé.
5. Installez le rail gauche en répétant les étapes précédentes.
6. Retirez le ruban adhésif d'expédition qui est fixé aux rails du nœud.

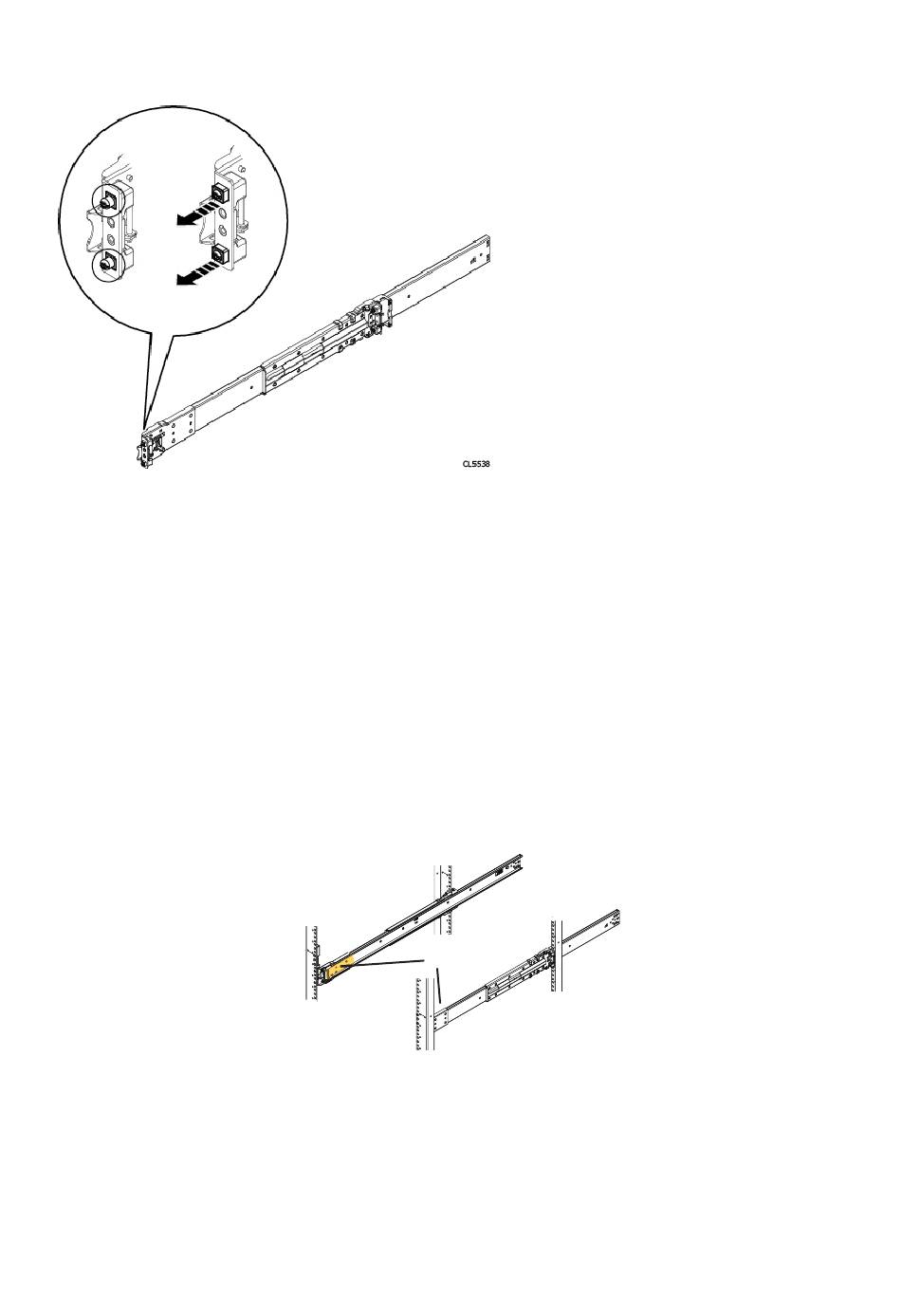

Figure 54. Retrait du ruban adhésif d'expédition
7. Sur les assemblages de rail gauche et droit, installez une seule vis longue entre les montants du rail dans le trou de vis central pour fixer
les rails comme suit :
48
Installation des tiroirs de disque dans le rack
Tape
L
6
R
Front
Rear
