Installation dans des racks tiers
Respectez les pratiques d'excellence suivantes pour garantir une installation méthodique :
● Les racks tiers peuvent contenir des unités d'alimentation (PDU) en façade dans le rack. Cela peut générer des interférences entre le
tiroir et/ou les bras de gestion des câbles arrière. Planifiez soigneusement l'acheminement des câbles et faites-les passer de manière à
réduire les interférences. Il peut être nécessaire d'utiliser un type de bloc d'alimentation qui s'installe dans la zone principale du rack.
● Les rails de tiroir ont quatre plages d'ajustement : 18-22", 22-26", 26-30", 30-34". La longueur par défaut (en sortie de la caisse
d'expédition) est le réglage 22-26".
● Après l'installation, vérifiez chaque rail pour vous assurer qu'il est de niveau et situé à l'emplacement approprié avant d'installer le rail
suivant.
● Lors de la fixation des rails sur les montants NEMA, en particulier ceux avec trous carrés, installez les vis sans trop les serrer, de façon
à éviter de fausser les filets, et serrez-les à la main. Ne dépassez pas le couple de serrage.
● Utilisez les vis M5 noires, qui conviennent aux trous de montants ronds et carrés, pour fixer tous les rails et tous les composants dans
les racks du client. Débarrassez-vous de toutes les vis argentées retirées du rack livré.
Modification des longueurs de rail
Cette procédure décrit comment allonger ou raccourcir les rails pour prendre en charge des racks de fournisseurs tiers.
À propos de cette tâche
Les rails ont quatre plages d'ajustement : 18-22", 22-26" (valeur par défaut), 26-30", 30-34". Les ajustements de longueur indiqués dans
cette procédure utilisent la longueur par défaut de 22-26" à titre de référence.
Les liens suivants indiquent les étapes pour les différentes longueurs d'ajustement :
●
Procédure pour la longueur 18-22"
●
Procédure pour la longueur 26-30"
●
Procédure pour la longueur 30-34"
Étapes
● Pour modifier la longueur du rail en 18-22" (réglage le plus court), procédez comme suit :

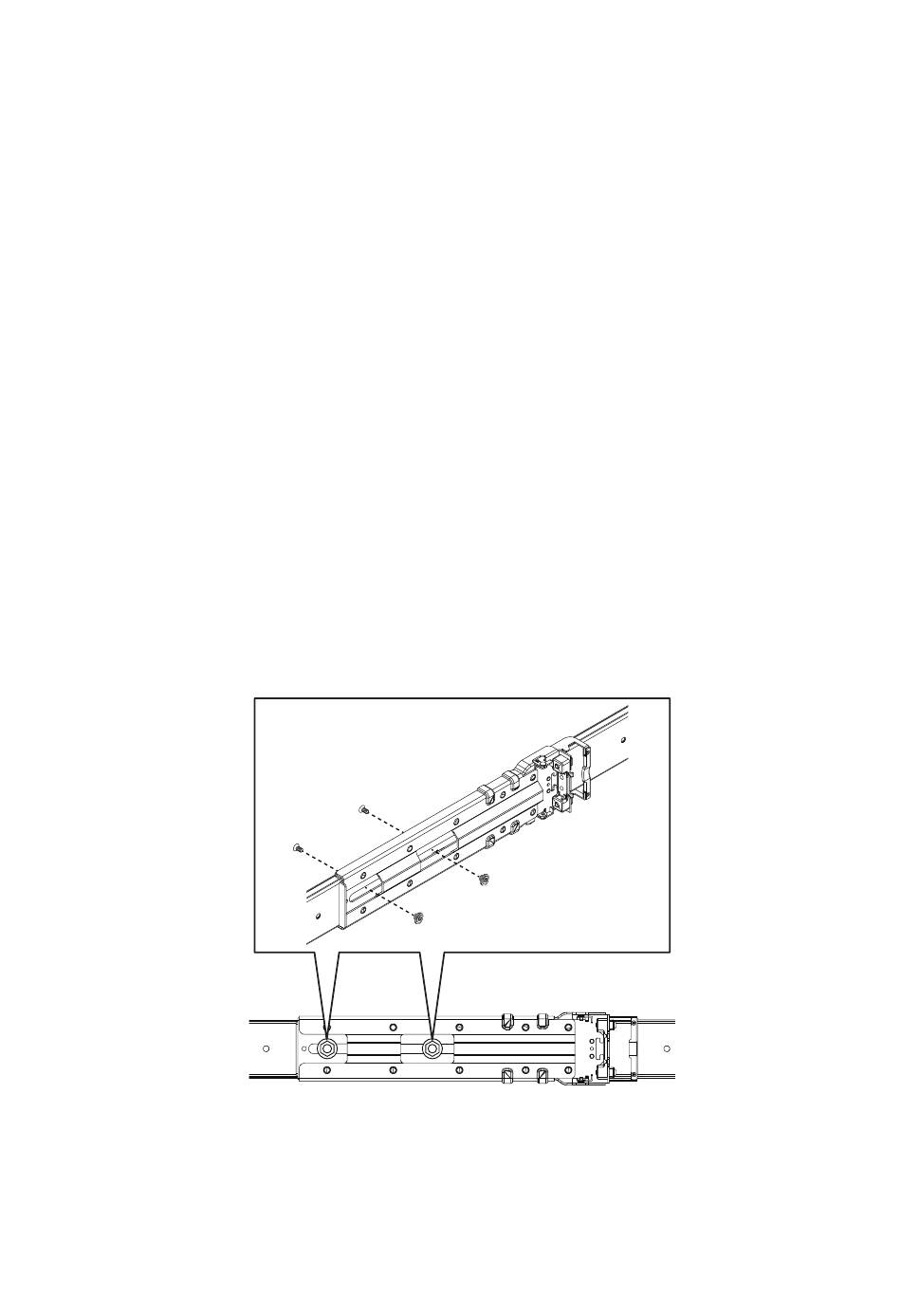

Figure 49. Positionnement des vis et des écrous
1. Orientez l'un des rails pour identifier sa face avant de façon à ce que l'intérieur du rail, ainsi que les repères d'espacement, soient
visibles.
2. Localisez les deux vis et écrous qui maintiennent le support de réglage de longueur en place.
44
Installation des tiroirs de disque dans le rack
CL5496
