1. À l'avant du rack, alignez et installez la barre d'écrous gauche (051-000-357) juste au-dessus de l'assemblage de rail.
2. Fixez la barre d'écrous à l'aide de deux vis de fixation M5, une au-dessus de la cheville de positionnement supérieure et une en dessous
de la cheville de positionnement inférieure.
3. Répétez les étapes précédentes pour la barre d'écrous de droite (051-000-356).
Installation d'un tiroir FS25 dans le rack
Si vous avez besoin d'installer un tiroir de disques SSD FS25, procédez comme suit.
Les rails sont compatibles avec les racks à trous carrés, trous ronds non filetés et trous ronds filetés.
Installation des rails dans l'armoire
À propos de cette tâche
REMARQUE :
Les rails sont dédiés à gauche et à droite, et ne sont pas interchangeables.
Étapes
1. Orientez les rails. Placez l'avant de l'armoire lorsque vous orientez le positionnement des rails gauche et droit. La face avant de chaque
rail est marquée de la lettre L (gauche) ou R (droit).
2. À l'arrière de l'armoire, insérez les adaptateurs dans les trous du montant arrière du rack avec le rail déployé, comme le montre
l'illustration ci-dessous.

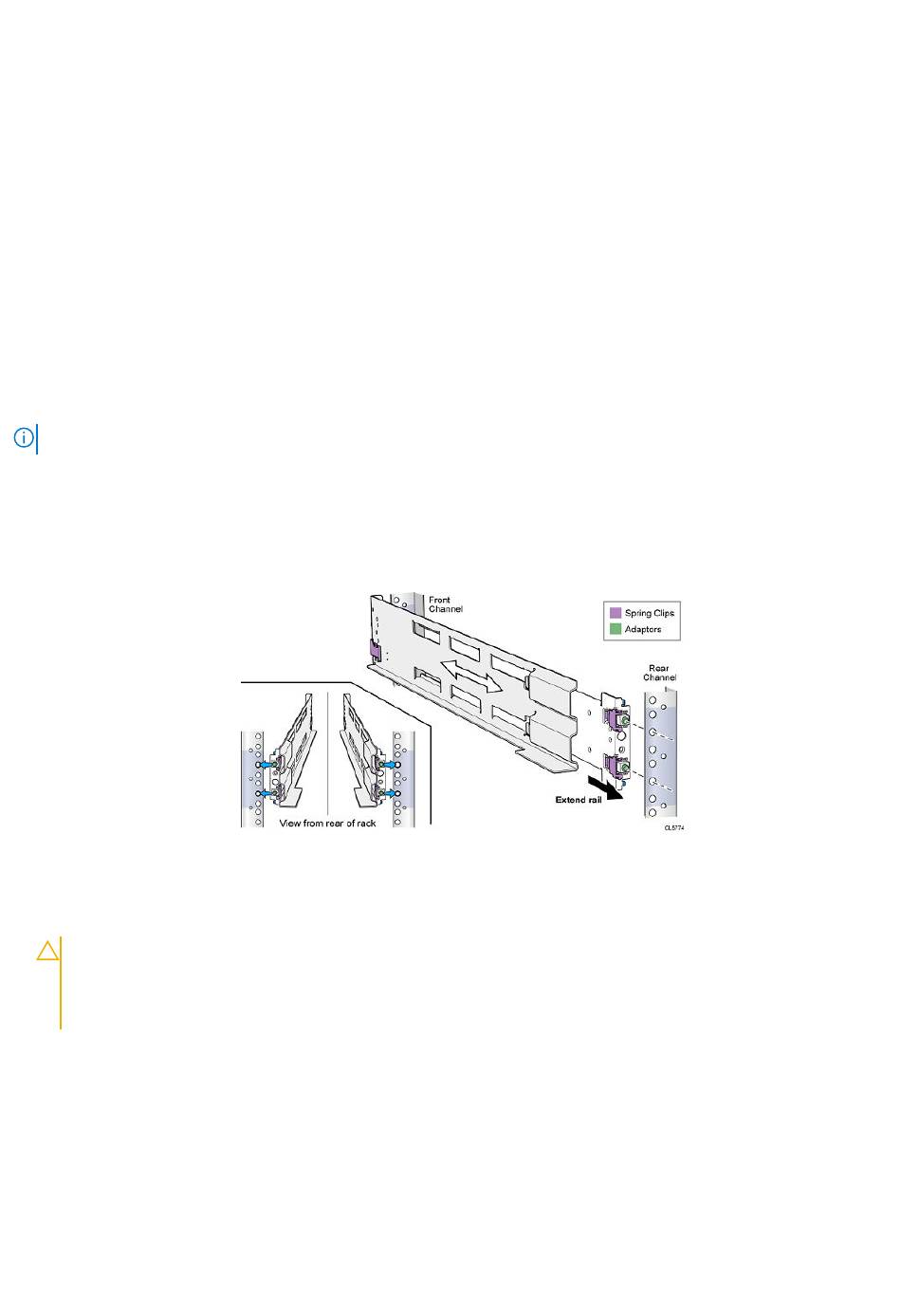

Figure 58. Enfoncez le rail dans les orifices de montage du montant arrière.
3. Enfoncez les pattes clavetées et les adaptateurs dans les orifices de montage à l'arrière, jusqu'à ce que les clips à ressort
s'enclenchent sur la partie extérieure du montant arrière.
PRÉCAUTION :
Pour assurer un bon alignement des rails :
● Vérifiez que les trous situés sur le rail sont bien dans l'axe des trous de l'armoire.
● Vérifiez également que les rails sont de niveau et utilisent les mêmes marqueurs d'unité de l'armoire entre la face
avant et la face arrière.
4. À l'arrière de l'armoire, fixez le rail à sa place à l'aide d'une vis M5 sur chaque rail.
Installation des tiroirs de disque dans le rack
51
