pour les spirales. Les deux câbles externes sont connectés au rack, tandis que les deux câbles internes sont connectés au tiroir. Une
fois les câbles installés, fermez les couvercles, en vous assurant qu'ils sont correctement enclenchés.

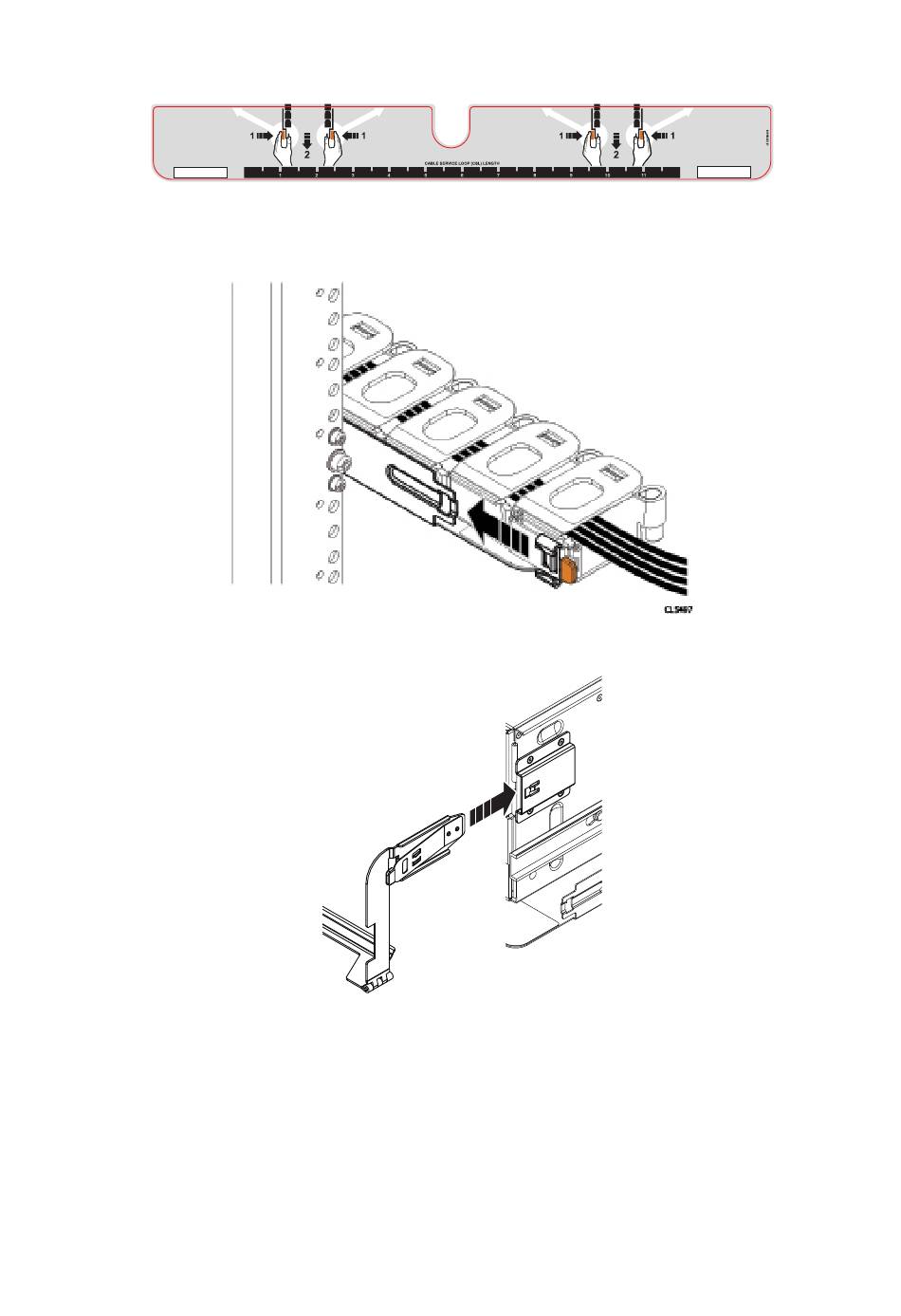

Figure 44. Étiquette de graduation de 1 pouce
6. Alignez les couvercles des chaînes de câblage de façon à ce qu'ils soient orientés vers le haut et que les charnières soient toutes
orientées l'une face à l'autre. Organisez les deux chaînes de câblage afin qu'elles constituent une forme en « U ».
Figure 45. Fixation des chaînes de câblage au plateau
7. Fixez les chaînes de câblage au plateau en rattachant les clips aux languettes situées à l'arrière du plateau.
Figure 46. Installation du support du châssis dans le tiroir
8. Enclenchez les clips de support du châssis sur les supports sur le côté du châssis.
42
Installation des tiroirs de disque dans le rack
CL5500
CL5522
