3. Orientez le plateau de façon à ce que la flèche UP soit orientée vers le haut et que l'extrémité du plateau étiquetée FRONT se trouve
à l'avant du rack. Faites glisser le plateau dans les rails jusqu'à ce qu'il s'enclenche en faisant entendre un déclic. Pour libérer le plateau,
appuyez sur les clips à ressort vers le haut et tirez le plateau vers l'avant du rack.

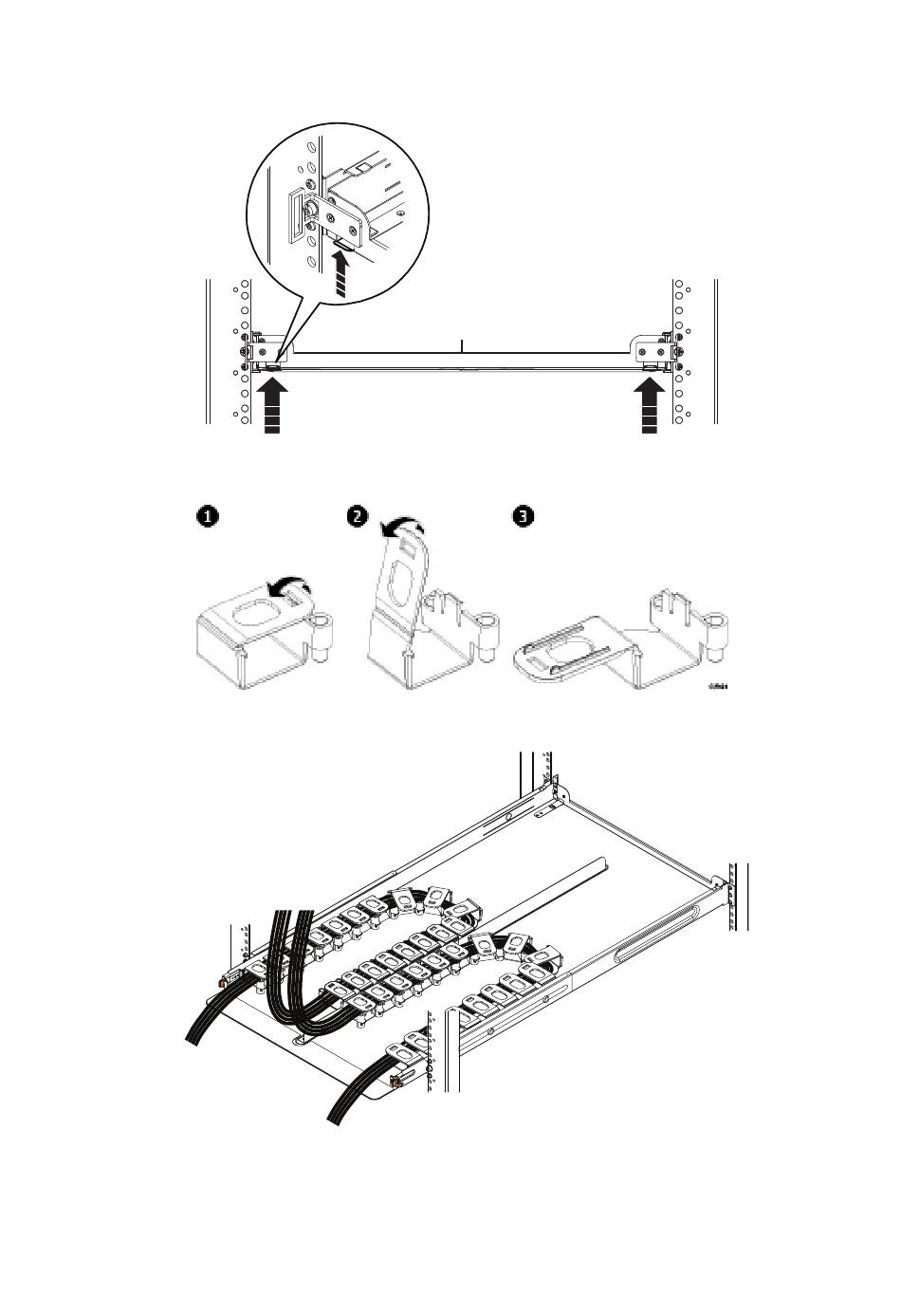

Figure 41. Clips à ressort : pousser vers le haut pour libérer le plateau
Figure 42. Ouverture des couvercles de la chaîne de câblage
4. Détachez et ouvrez tous les couvercles situés sur les chaînes de câblage.
Figure 43. Positionnement des câbles dans les chaînes de câblage
5. Reportez-vous au guide d'utilisation du tiroir que vous installez. En utilisant les graduations de 1 pouce sur le bord arrière du plateau,
faites passer les câbles à travers les chaînes de câblage selon les longueurs suggérées, en pensant à prévoir les longueurs appropriées
Installation des tiroirs de disque dans le rack
CL5523
CL5505
41
