Tableau 5. Vis à tête bombée
Vis à tête bombée du kit
Étapes
1. Pour les racks Dell EMC, utilisez les poignées du loquet de tiroir orange pour pousser le tiroir complètement dans l'armoire. Alignez les
deux vis à épaulement semi-imperdables M5 sur les orifices de montage de chaque côté de l'armoire. Insérez les vis à épaulement dans
les orifices de montage et serrez-les à la main.

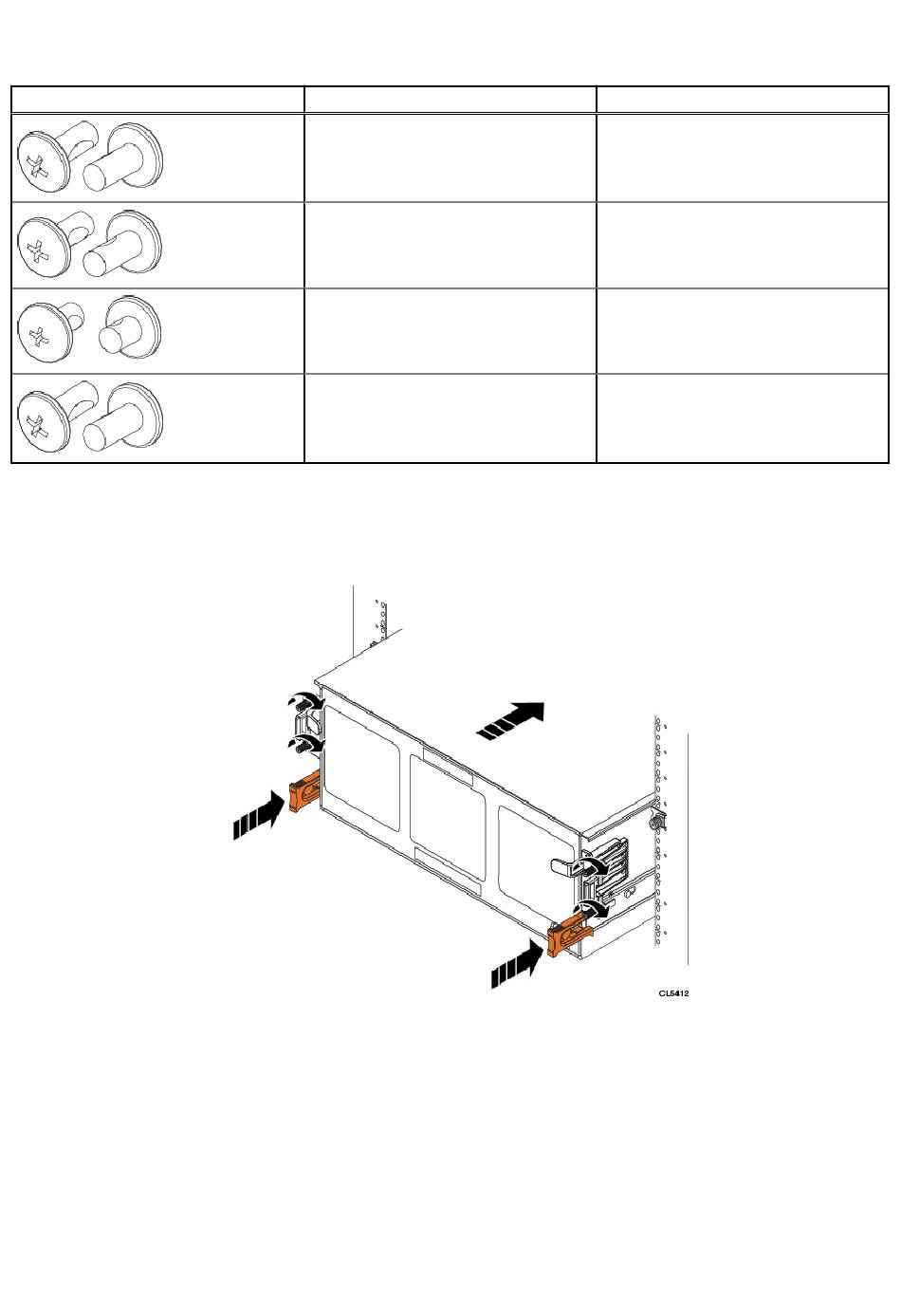

Figure 32. Insertion et fixation du tiroir sur l'armoire (configuration avec vis à épaulement)
● Pour installer le tiroir dans un rack tiers qui n'est pas compatible avec les vis à épaulement M5, procédez comme suit :
a. Retirez les vis M5 semi-imperdables en les faisant glisser hors des équerres.
36
Installation des tiroirs de disque dans le rack
Numéro de référence et description
036-032-010
Vis, M5-0,8x12, tête bombée cruciforme
avec frein-filet
036-032-011
Vis, M6-1x12, tête bombée cruciforme avec
frein-filet
036-032-009
Vis, 10-32x0,5, tête bombée cruciforme
avec frein-filet
036-032-012
Vis, 12-24x0,5, tête bombée cruciforme
avec frein-filet
Utilisation suggérée
Peut être utilisée dans les racks
Dell EMC et les racks tiers à trous non
filetés.
Peut être utilisée dans les racks non-
Dell EMC .
Peut être utilisée dans les racks non-
Dell EMC .
Peut être utilisée dans les racks non-
Dell EMC .
