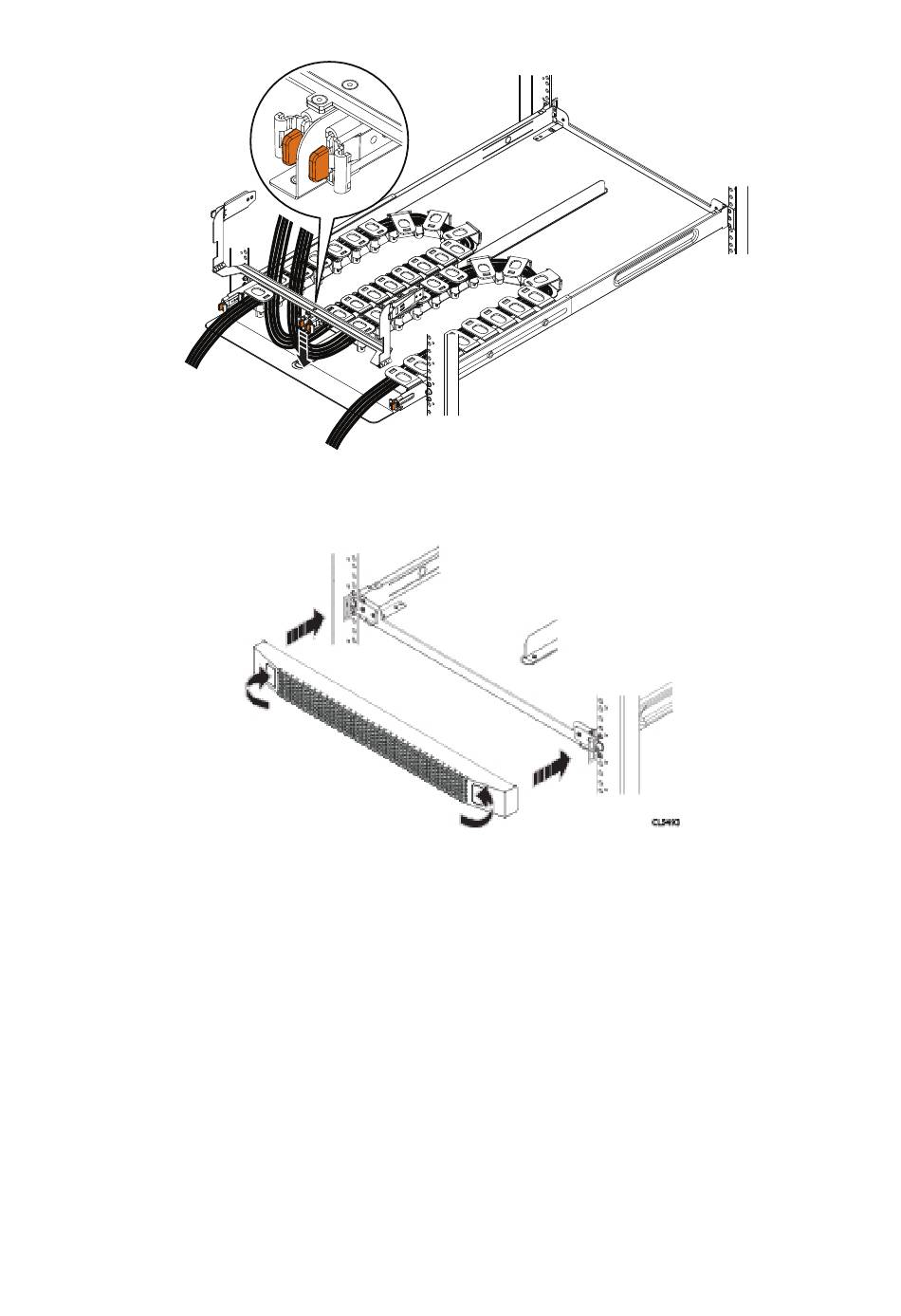

Figure 47. Installation du support du châssis
9. Placez le support du châssis sur le rail central du plateau de câble. Clipsez l'extrémité libre des chaînes de câblage sur la bride centrale
du support du châssis.
Figure 48. Installation du panneau
10. Placez le panneau sur l'avant du plateau en appuyant sur les boutons de dégagement situés sur le panneau et en le plaçant sur les
fentes de fixation situées sur le plateau. Relâchez les boutons et les languettes s'enclencheront dans les fentes.
11. Reportez-vous au guide d'utilisation et branchez les câbles, le cas échéant. Disposez des éléments anti-traction appropriés sur les
parcours de câbles lors de leur acheminement vers le rack.
Débranchement des câbles d'un tiroir installé avec le plateau de maintien des
câbles 1U
Lors de la maintenance d'un tiroir installé avec le plateau de maintien des câbles 1U, vous devrez peut-être déconnecter les câbles pour
effectuer les procédures de maintenance.
Étapes
1. Déconnectez tous les câbles de l'arrière du tiroir sur lequel vous devez effectuer la maintenance.
2. Déconnectez les clips de guidage des câbles du châssis.
3. Déconnectez les clips de guidage des câbles du plateau de maintien des câbles 1U.
4. Éloignez les câbles pour dégager l'accès afin de pouvoir assurer la maintenance du tiroir.
Installation des tiroirs de disque dans le rack
CL5499
