Raccordement de l'interconnexion HA
À propos de cette tâche
Reliez l'interconnexion haute disponibilité pour assurer la communication entre les deux nœuds de la paire haute disponibilité. Les
étiquettes physiques sur les ports de la carte fille réseau diffèrent de la façon dont les ports sont identifiés dans le logiciel DD OS. Le
tableau suivant répertorie les identifiants physiques et logiciels pour chaque port.
Tableau 13. Identifiants physiques et DD OS des ports de la carte fille réseau
Numéro du port physique
1
2
3
4
Étapes
1. Connectez un câble 10G Base-T du port 3 de la carte fille réseau du nœud principal au port 3 de la carte fille réseau du nœud en veille.
2. Connectez un câble 10G Base-T du port 4 de la carte fille réseau du nœud principal au port 4 de la carte fille réseau du nœud en veille.
REMARQUE :
Le système est livré avec un troisième câble 10G Base-T pour l'interconnexion haute disponibilité, mais son
utilisation n'est pas obligatoire.

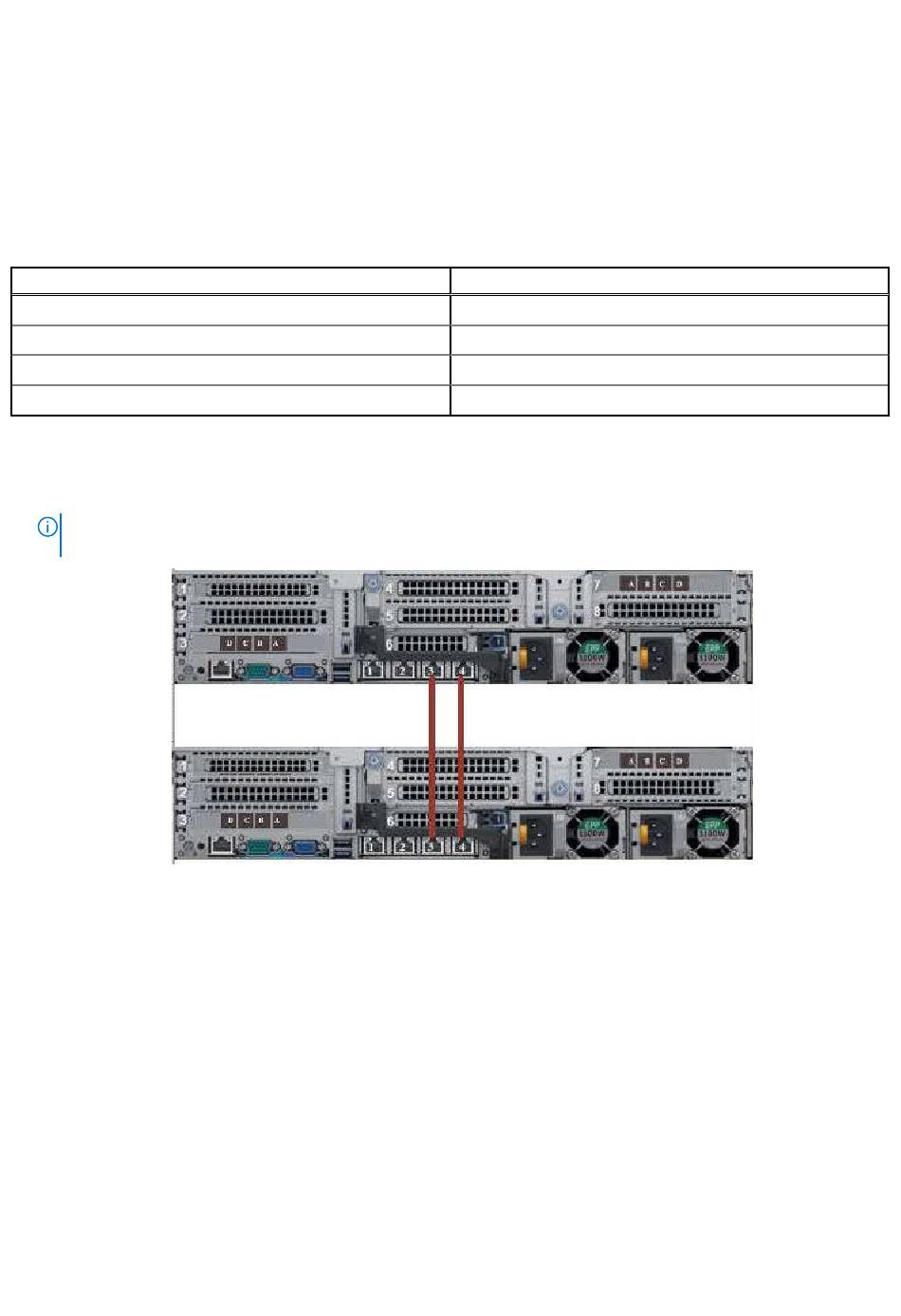

Figure 67. Interconnexion HA
Connexion des câbles de données
À propos de cette tâche
Numéros de logements
L'image suivante montre les numéros de logements du module d'E/S.
Le logement étiqueté N est la carte fille réseau, qui contient les ports ethMa, ethMb, ethMc et ethMd. Le port de gestion ethMa est le
premier port configuré par l'Assistant de configuration. Il est identifié par un rectangle rouge dans la figure ci-dessous.
60
Raccordement des câbles et mise sous tension
Identifiant du port DD OS
ethMa
ethMb
ethMc
ethMd
